Gigahertz Optik TR-9600高速瞬态记录仪电流放大器
Gigahertz-Optik TR-9600 是一款高速瞬态记录仪电流放大器，专为光脉冲形态分析设计，适用于单脉冲、脉冲序列或调频光源的高精度测量。以下是其详细介绍：
1.Gigahertz-Optik TR-9600 产品概述
TR-9600 是一款高性能数据采集设备，主要用于分析光脉冲的时间特性，如脉冲形状、峰值功率、脉冲宽度、单脉冲能量等。它广泛应用于激光技术、LED闪烁分析、光学通信等领域。
2. Gigahertz-Optik TR-9600 主要特点
- 高速采样
- 10 MS/s（兆样本/秒）ADC，12位分辨率，高于普通数字示波器（8位）。
- 上升时间可选：
- TR-9600-1：1 µs
- TR-9600-2：100 ns（更高时间分辨率，但受电容匹配限制）。
- 预触发功能

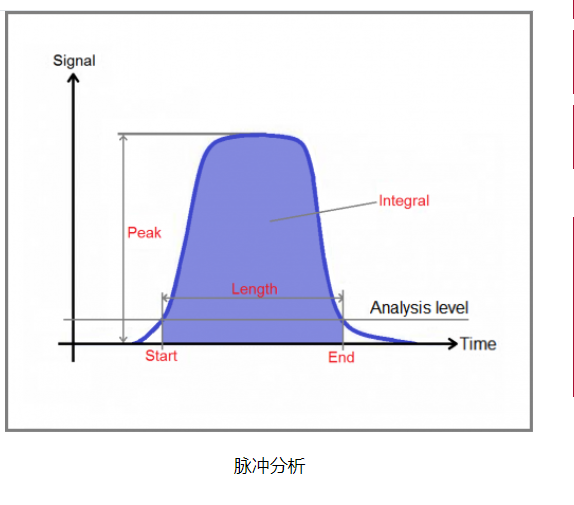

可在触发事件前存储数据，支持200万样本存储容量。 - 脉冲分析能力
- 峰值功率（绝对光测量单位）
- 脉冲宽度、半宽度
- 单脉冲能量
- 脉冲重复率。
- 远程控制
支持RS232和IEEE488接口，可通过Windows软件进行远程操作。
3. Gigahertz-Optik TR-9600 技术规格
| 参数 | 详情 |
|---|---|
| 采样率 | 最高10 MS/s |
| ADC分辨率 | 12位 |
| 上升时间 | TR-9600-1：1 µs / TR-9600-2：100 ns |
| 输入接口 | BNC（最大±5 mA，±5 V） |
| 存储容量 | 200万样本 |
| 通信接口 | RS232、IEEE488、触发I/O（TTL/CMOS） |
| 电源 | 6-8 V DC / 1.2 A |
| 尺寸 | 280 mm × 252 mm × 78 mm |
| 重量 | 2000 g（不含电池） |
4. Gigahertz-Optik TR-9600 典型应用
- 激光脉冲分析：测量脉冲能量、宽度及形状。
- LED闪烁测试：评估频闪效应可见度（SVM）。
- 光学通信：调制光信号的时间特性分析
