Gigahertz Optik BTS2048-VL超高速高质量LED光谱辐射计

• Bi-Tec 传感器*: 双传感器以获得更准确的测量结果
• LED闪光分箱用光强计
• 非常短的测量时间（电子快门），高动态范围（滤波轮）
• 触发输入和输出，以太网和USB实现快速数据传输
• 直接输入光学系统带有扩散器用于 illuminance 和光谱辐照度。可扩展带有积分球用于光通量和光谱辐照度。

Gigahertz Optik BTS2048-VL，带BiTec探测器的二极管阵列光谱辐射计

Gigahertz Optik BTS2048-VL 满足高端阵列积分仪的所有要求，尽管其设计先进，但价格优惠。

*其独特功能之一是来自Gigahertz-Optik开发的创新BiTec传感器，它由V(lambda)滤波Si光电二极管和光谱辐射计单元组成。这使其非常线性、稳定和快速，因此保证了更高的测量精度，并且没有任何缺点。两个传感器可以单独使用，传感器之间的相互校正是提高精度、速度和多功能性的优势。

完全线性的2048像素CCD探测器带有电子快门，允许积分时间在2 µs到4 s之间变化，并且在不需要额外衰减滤波器的情况下提供极宽的动态范围。这比其他仪器常见的毫秒积分时间要高三个数量级。更宽的动态范围由TEC冷却的光谱辐射计提供 (BTS2048-VL-TEC)这种变体的集成时间范围为2 µs到60 s。2 nm的光学带宽确保在280 nm到1050 nm（0.4 nm/像素）范围内获得准确的光谱测量值。根据CIE 214，还实现了数学带宽校正，以自动校正测量值。Si photodiodes在整个动态范围内表现出异常高的线性度。这使它们成为在BiTec探测器内对CCD进行线性化的理想选择。这个不断测量的二极管也可以用来同步测量PWM信号。这使得使用BTS2048-VL可以自动记录绝对光谱数据，这对于没有BiTec传感器的传统分光光度计来说非常困难，因为有积分时间的限制。此外，配备光度滤波器（CIE V-lambda）的硅光二极管可以独立于CCD使用。因此，该设备可以用于对非常弱的信号进行快速测量，这使得BTS2048-VL非常适合集成到光度计和其他系统。BiTec技术在这一方面的另一个优势是能够利用光谱数据在线修正二极管的光谱不匹配（f1’）。尽管BTS2048-VL光谱辐射计的尺寸紧凑（103 mm x 107 mm x 52 mm，长 x 宽 x 高），但它配备了一个遥控滤光片轮，带有OD1和OD2衰减滤光片以及用于暗测量的快门。

前后端LED分bin应用

Gigahertz Optik BTS2048-VL非常适合工业前端和后端LED分bin应用。其基于背薄CCD的分光仪在测量触发之前，具有所有像素的电子零点设置功能。当测试LED以脉冲电流模式运行时，电子快门和测量触发可以与电源通过触发端口同步。强大的微处理器仅需7毫秒即可通过快速以太网接口将完整的数据集传输到系统计算机。

直接安装而不是使用光导

Gigahertz Optik BTS2048-VL 光谱辐射计有一个漫射窗，因此可以测量辐照度/照度，包括光谱、颜色和显色指数，无需任何附件设备。有了漫射窗，BTS2048-VL 还可以直接安装在诸如积分球、亮度透镜（根据 CIE 127）和测角仪等附件上，以测量光通量、光强度和光强度分布。Gigahertz-Optik 还提供 BTS2048-VL-F 用于光纤应用。

用户软件和开发人员软件

标准的S-BTS2048用户软件具有可定制的用户界面，非常易于使用。它有许多显示和功能模块，在使用Gigahertz-Optik GmbH的相应配件配置BTS2048-VL时可以激活。

推荐使用S-SDK-BTS2048开发软件将BTS2048-VL集成到客户的自定义软件中。

校准

光度设备的一个基本质量特征是其精确和可追溯的校准。BTS2048-VL 由 Gigahertz-Optik 的校准实验室校准，该实验室依据 ISO/IEC 17025 获得了 DAkkS (D-K-15047-01-00) 的认可，校准了光谱响应和光谱辐照度。校准还涵盖了相应的附件组件。每个设备都附有相应的校准证书。

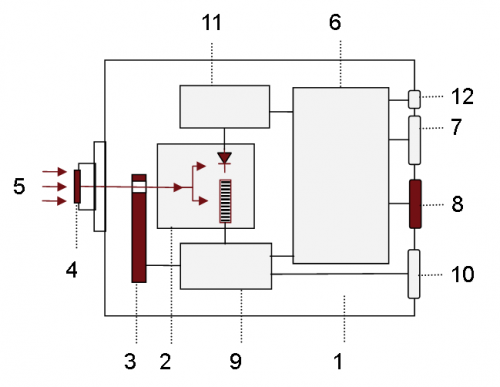

1) BTS2048-VL 2) BiTec传感器，带Si光电二极管，CCD阵列光谱仪 3) 带OD1，OD2和快门的滤光片轮 4) 精密余弦扩散器 5) 光入射 6) 微处理器进行数据处理和通信 7) USB 2.0接口 8) 高速以太网接口 9) 微处理器CCD传感器控制 10) 触发输入/输出 11) 微处理器光电二极管 12) 直流电压电源

电子快门减少了测量时间

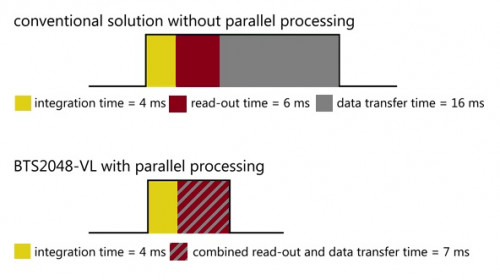

以太网接口减少了数据传输时间

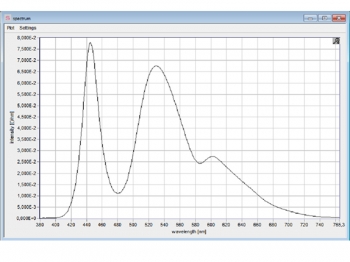

频谱图形视图
