p-21–用于高质量光度和辐射测量的多功能彩色触摸屏光度计

P-21视力计是一款由Gigahertz-Optik设计的高质量多用途设备，用于移动应用。它的信号放大器为检波器的信号电流提供宽动态范围，最高可达2 mA。等效噪声电流信号低至0.1 pA。该器件有八个增益范围，可以手动或自动选择进行调整，以匹配信号电平。它有一个大的彩色触摸屏和三个手动按钮，用途广泛。直观的菜单、模拟输出和触发器使该器件成为一体化解决方案。

多用途视力计提供多种不同的测量模式

P-21视力计的一个特点是测量模式范围大:

• 顺时针方向的行波(Continuous Wave):用于在100 μs至6 s的选定积分时间内测量连续的DC或交流信号。显示适用于所连接检测器的读数、测量单位和选定波长。选择手动或自动范围操作。
• CW剂量:测量值以一秒的记录速率相加，数值显示为积分能量。剂量功能可手动运行/停止或在预设剂量测量时间自动运行/停止(从1秒或最大剂量水平开始计时),并显示状态。
• 具有模拟输出和触发功能的脉冲能量:选定时间跨度内单个或脉冲链的能量测量。
• 脉冲偏移:从I-有效和脉冲能量读数中减去预设值，如环境光水平。用户选择“静态偏移”减去一个常数值。“连续偏移”在脉冲测量开始前减去实际测量值。
• 峰值/峰值或峰值最小值或最大值:这些模式允许在选定的积分间隔内分析信号稳定性(如闪烁)。最小值、最大值或峰峰值与CW平均值一起显示。只能测量比增益相关压摆率更长的信号。
• I-有效发光强度:按照Schmidt-Claussen或Blondel-Rey方法评估闪光源(单次闪光)的有效发光强度。
• CW失调:从CW读数中减去一个恒定的偏移值，例如环境光水平
• CW最小值或最大值:测量期间获得的最小或最大读数与当前读数一起显示
• CW液位检查:将测得的CW值与存储的预设上限值和下限值进行比较
• 模拟输出:直接模拟放大器输出。
• 比率(相对(%)，对数(db)，因子):测量参考值和实际测量值之间的比率，显示为相对比率(%)、对数比率/衰减(db或dBm)或比率因子
• 参考:用于比率测量模式。可以用选定的单位(W、A等)将值设置为1。)，或CW测量值或手动输入值。Ref值1.000 mW可用于测量衰减，单位为dBm。
• 保持:冻结当前显示的读数
• 数据记录器:采样速率为0.1 s至9999.9 s时，可存储超过12.000个数据点。
• 手动输入校准数据:用于单独的校准校正系数输入
• 默认初始化:将所有参数重置为出厂默认状态

令人信服的测量仪器特性(选择)

• 适用于现场服务的紧凑型精密仪器，功能齐全，适合实验室使用

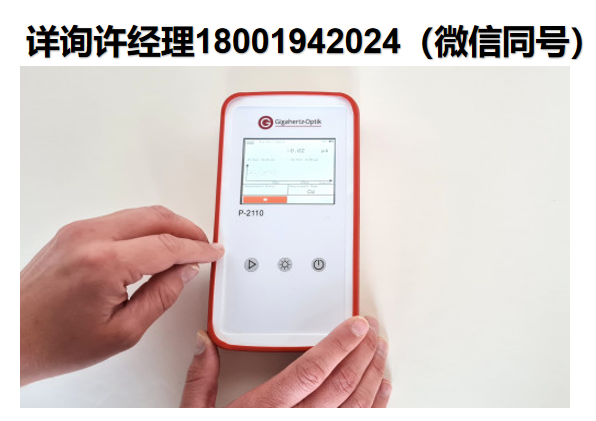

• 多功能彩色触摸屏和直观的3按钮菜单操作(纯按钮、混合使用以及纯触摸使用允许所有功能)
• 检测器篮中的校准数据端口便于检测器更换
• DC、交流、单脉冲和调制辐射的测量
• 100 s快速采样速率
• 积分时间可调，范围为100 s至6 s
• 检测器信号的宽动态范围:0.1 pA至2 mA
• 用于远程控制操作的USB接口(另外提供RS232和RS485)
• 通过DSUB和模拟输出触发输入/输出
• 提供S-P21软件和S-SDK-P21软件开发套件
• 适配电缆可用于P-21 (-5连接器)和P-9710检测器(-2连接器)

光度计、辐射计、紫外线计、激光强度计应用的基础

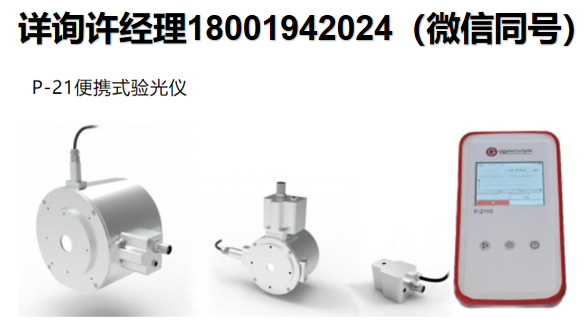

作为视力计，P-21可以与所有用于光度和辐射测量的探测器头结合使用。堵塞的探测器头决定了光度或辐射测量尺寸以及测量的光谱范围。Gigahertz-Optik为各种测量任务提供了多种多样的探测头。验光仪的信号输入放大器提供了非常宽的动态范围，以便根据具有各种灵敏度和光辐射强度的检测器来调整设备。探测头的校准数据保存在探测头的校准数据插头中。

简单安全的检测器更换

将带有校准数据插头的检测头连接到P-21视力计后(可能是DSUB适配器)，其校准数据和设备设置会自动应用。这确保了从根本上排除了因更换测量头而导致的不当操作。

脉冲光源的多用途装置和特殊版本

P-2110是多用途设备，具有快速响应时间，针对多种测量进行了优化。P-2120版本基于所有放大器范围的固定20 ms响应时间，以便为脉冲光源的更高采样拉伸脉冲。

远程操作和软件

P-21视力计可以通过其USB接口连接到PC。该设备可以完全由S-P21用户软件控制。使用可选的S-SDK-P21，可以对自己的软件进行编程或将设备集成到自己的软件中。包括的编程示例有助于入门。
