德国Gigahertz Optik GmbH CSS-45 光谱光检测器

用于传统和LED照明的紧凑且经济高效的光谱光检测器

  • 直接通过USB进行简单操作
  • 可用作检测头或
  • 可直接安装在积分球上(直径45毫米)
  • 许多被测量为:明视觉和暗视觉照度测量，颜色属性，CCT，CRI，PAR，胆红素
  • 通过USB即插即用连接，包括软件

德国Gigahertz Optik GmbH CSS-45 光谱光检测器规格参数：

一般规格：

简短描述：辐射度和光度测量装置中通用的远程分光辐射度探测器。
主要特征：

通过USB 2.0或RS 485进行远程操作。紧凑、坚固、防溅外壳，具有通用安装选项。辐射度、光度、色度和专业功能的直接输出。精密余弦扩散器。遥控黑暗水平快门。应用软件。

测定范围：1勒克斯至350，000勒克斯(白光LED)，360纳米至830纳米。
典型应用：

需要单个或多个探测器远程定位的光度和辐射设置。与定位设备一起使用，例如用于绘图。工业监控，生长灯，蓝光光疗，以人为中心的照明。

校准：工厂校准。可追溯到国际校准标准。
CSS-45 光谱光检测器产品参数：
输入光学器件：直径为10 mm的扩散窗，余弦校正视野，f2≤ 1.5 %
测定量：

照度视觉
照度暗视
光谱辐照度
颜色坐标(x，y)
赤湾集装箱码头
显色指数
PAR–PPFD
黑色素辐照度
黑素照度(等效黑素勒克斯)
黑素日光等效照度
胆红素的总辐照度(E双性恋的)
胆红素的平均光谱辐照度(AAP)

CSS-45：照度和光色检测头。(符合DIN 5032-7的B级或符合JIS C 1609-1:2006的AA级)

光谱探测器：

光谱范围：(360 – 830)纳米
光学带宽：10纳米，根据CIE 214应用光学带宽校正
典型测量范围：白光LED

(1 – 350，000)勒克斯

(1E-3 – 500) lm，带150 mm积分球(直径)

重复性δx和δy：0.0002
δyδx不确定性：0.002(标准光源A)
CCT测量范围：(1700 – 17000) K
CCT：

50 K(标准光源类型A)

4 %(取决于LED光谱)

峰值波长：1纳米

校准：

校准不确定度

照度(标准光源A) 3 %

照度(典型值。发光二极管)4 %

(可追溯到国家标准。包括标准的不确定度)

多方面的

连接：USB 2.0，RS 485
温度范围：

工作温度:10℃至+30℃

储存:-10摄氏度至+50摄氏度

电源：

通过USB提供5伏直流电

定制插头的(3.5 – 25) VDC

最大值电流500毫安

重量：130 g，仅不带电缆的传感器
规模：直径45毫米，53毫米高*，*不带重量保护罩的高度
外壳：
防溅/防水等级:

CSS-45: IP62

CSS-45-WT: IP65

德国Gigahertz Optik GmbH CSS-45 光谱光检测器概述：

一些光测量应用要求光传感器安装在测量系统内或远程操作。工业应用通常需要与PLC系统集成。连续和远程操作要求光测量传感器坚固耐用。对于这样的任务，千兆赫-Optik提供了紧凑型光谱光传感器CSS-45。这是一个覆盖360纳米至830纳米波长范围的精密光谱辐射计。

具有出色光测量特性的光谱辐射计传感器

  • 无论光源的强度和光谱分布如何，单独的波长和线性校正保证了光源的精确测量。
  • 根据CIE 214进行数学带宽校正，以实现精确的色度测量。
  • CSS-45的另一个独特之处是它的机电快门，可以远程控制传感器的暗调。这对于与温度无关的阵列光谱仪的长期运行至关重要。
  • 具有精确余弦调节的扩散器(f2≤ 1.5 %)用于测量扩展光源和照明设备的照度和辐照度。
  • 从1 lx到350.000 lx的宽范围照度测量，涵盖从应急照明到大白天条件的应用。

坚固而紧凑

紧凑的金属外壳具有M6螺纹孔和设备周围的V形槽，用于CSS-45的通用连接。可下载的技术图纸中给出了尺寸。带有防溅电连接器的外壳符合防护等级IP62的要求。对于IP65防护等级，需要带玻璃圆顶的传感器型号。

界面和软件

该传感器提供RS-485和USB接口，用于远程操作。可寻址RS-485接口允许很长的电源线。多个CSS-45传感器可以在RS-485控制下以及USB远程操作中一起操作。除了所提供的最终用户软件之外，还可以选择使用软件开发套件(SDK)来简化传感器与用户编写软件的集成。

schematic css-45

CSS-45传感器示意图
1)入射光2)余弦扩散器3)机电快门4)阵列光谱仪5) CPU 6)温度传感器7) USB连接器8) RS-485连接器9) V形槽10) M6安装螺纹

适用于广泛测量应用领域的众多指标

CSS-45包括一个集成处理器。它从测得的光谱测量数据中计算出一组全面的辐射、光度和色度量。

其他指标支持更多应用:

  • 园艺照明PAR测量光合光子通量密度(PPFD ),单位为μm ol/m·s
  • 以人为中心的照明——喜黑辐射度和照度(CIE S 026:2018 ),喜黑日光等效照度
  • 光疗——胆红素的总辐照度(Ebi ),单位为mW/cm2 (IEC 60601-2-50)以及平均光谱辐照度(μW/cm2/nm )(美国儿科学会)
  • 使CCT测量在官方DALI联盟测试中按照IEC 62386-209(颜色控制装置)完全自动化。

配件

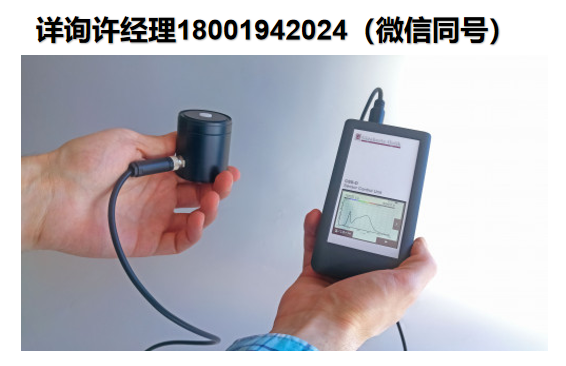

光传感器CSS-45可以与控制单元CSS-D以便用作手持测光表。

可追溯的工厂校准

光测量仪器的一个基本质量特征是其精确和可追溯的校准。Gigahertz Optik GmbH的校准实验室保证其工厂校准的高质量和可追溯性。CSS-45的校准由工厂校准证书确认。
