德国Gigahertz Optik BTS256-LED 测光仪

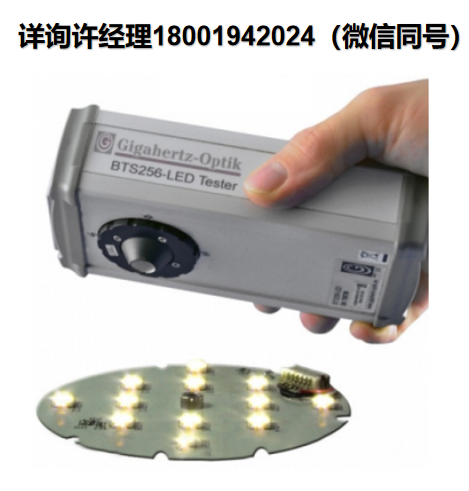

BTS256-LED Tester
用于测量单个可见和近红外发光二极管总光通量的紧凑型BiTec光谱辐射计发光二极管测试仪
- 具有锥形测量端口的创新型小型积分球
- 替代校正辅助灯(自吸收校正)
- BiTec传感器*为了获得最高的测量精度
- 光谱辐射功率、色温、CRI、色度坐标等。
- 即插即用LED测试
Gigahertz BTS256-LED测光仪产品规格：
Gigahertz BTS256-LED测光仪一般规格
简短描述
测量单个发光二极管光通量、光谱、颜色和显色指数的光谱辐射计
主要特征
紧凑型测量设备，内置积分球、BiTec光传感器、遥控辅助灯和快门。光通量快速数据记录器。软件(颜色量(X，Y，u，v，X，Y，Z，δuv，色温，显色指数(CRI) Ra，R1-R15，TM-30-20，CIE224，CQS，CIE170等。))
测定范围
光通量:10 mlm – 1100 lm，光谱范围:360 nm – 830 nm，带宽:5 nm，根据CIE 214进行光学带宽校正
典型应用
单个led的进货检验、生产过程中组装led的质量保证、研发测试。
校准
用于漫射发光和窄光束发光二极管。工厂校准。可追溯到国际校准标准。
Gigahertz BTS256-LED产品
校准不确定度：光通量的5 %
λ：u(k=2)
(360–399)纳米，7 %
(400–830)纳米，5 %
传感器：具有光度宽带检测器和阵列光谱仪的双技术传感器。用于自动暗信号调节的集成光圈。
输入光学器件：
积分球，球体端口带有合成ODM98涂层和保护窗。涂有用于辐射吸收的ODP97的锥形适配器。直径为10毫米的测量口。LED辅助灯。
适配器变化影响0.5 %
最大值10毫米测量端口的xy响应度偏差为2 %
最大值10毫米测量端口的z响应度偏差为2 % (1毫米至11毫米)
光谱探测器
芯片：CMOS二极管阵列
光谱范围：(360 – 830)纳米
光学带宽：5纳米
数据分辨率：1纳米
积分时间：(5.2 – 30000)毫秒
快门:自动光圈用于暗信号测量，积分时间与光测量相同。孔径延迟= 100毫秒。
典型测量时间: 1100流明≤5毫秒(白光), 10 MLM≤30秒(白光)
峰值波长: 0.5纳米
主波长:1纳米
重复性δx和δy: 0.0001(标准光源类型A), 0.0002(发光二极管)
δyδx不确定性: 0.002(标准光源类型A), 0.005(典型值发光二极管)
CCT测量范围:(1700 – 17000) K
CCT: 50K(标准光源类型A), 3%(取决于LED光谱)
显色指数: Ra和R1至R15
杂散光:
6E-4(蓝色LED)
6E-4(绿色LED)
6E-4(红色LED)
1E-3(白色LED)
积分检测器
最大值光通量:70000 lm
过滤器:精细CIE光度匹配的光谱响应度。通过光谱测量数据在线校正光度匹配(光谱失配因子校正)。
f1 ‘(光谱不匹配):
≤ 6 %(未校正)
≤1.5%(f1’a *(秒z(λ))分别为F*(sz(λ))由光谱数据校正，由BTS技术自动完成)
ADC: 12位
测量时间:(0.1 – 6000)毫秒
噪声等效光通量:0.05 mlm
多方面的
微处理器:16位，25ns指令周期时间
电源:辅助灯电容器充电期间，5VDC至7VDC，250mA峰值
连接:USB 2.0(B型USB端口)
温度范围:工作温度:(10至30摄氏度)
储存:(-10至50摄氏度)
规格参数：160毫米x 85毫米x 60毫米(长x宽x高)
重量：500克
装运箱：塑料硬顶外壳，333毫米x 280毫米x 70毫米，650克
选项:210毫米积分球(UMBB-210)
光通量测量范围(积分测量)：(0.35 – 35000) lm
球体直径：210毫米
校准：光通量:5%
选项:500mm积分球(UMBB-500)
光通量测量范围(积分测量)：(1.2 – 12万)lm
球体直径：500毫米
校准：光通量:5%
选项:辐照度(DA)
测定范围
照度:(0.2 – 25000)lx
校准：2.2 %
选项:1000毫米积分球(UMTB-1000-HFT)
光通量测量范围(积分测量)：(4 – 400000) lm
球体直径：1000毫米
校准：光通量:5%
选项:测角仪(GB-GD-360-RB40)
发光强度测量范围(积分测量)：(2E-1 – 2E8)光盘；1米测量距离
校准：发光强度:4 %
Gigahertz BTS256-LED测光仪产品描述
led的光度规格通常必须满足非常高的公差要求，即使对于普通照明和汽车照明等非专业应用也是如此。这通常是一个问题，因为led的制造公差可能高于应用中允许的公差。LED制造商基于强度和颜色的宁滨提供的公差限制仅在操作条件类似于宁滨测试的条件下适用。因此，将led集成到产品中的制造商需要能够精确测量led精确原位光度性能的设备。
紧凑型光谱辐射计和LED测试仪
紧凑型BTS256-LED使您能够方便地测量单个LED的光通量、光谱、颜色和显色指数。一个特别的特征是该装置的锥形测量口。执行板载led测量的能力使得在测量中也包括热效应成为可能。LED的光通量、颜色、显色指数和光谱通常都是在几秒钟内测量的。因此，该设备非常适合检测来料以及生产过程中的质量控制。在设计部门也会很有用。
BTS256-LED采用紧凑型铝制外壳，提供精确测量光通量、光谱、颜色和显色指数所需的所有功能。
*为了实现最高的精度和多功能性，该器件基于一个BiTec光传感器，该传感器由一个V-lambda滤波硅光电二极管和一个具有CMOS二极管阵列的光谱仪单元组成。硅光电二极管在动态范围、线性度和速度方面无与伦比。基于CMOS二极管阵列的光谱仪保证了用于确定颜色值的发光光谱的精确测量数据。这两种检测器的组合能够实现相互校正(参见BTS技术)以获得更高的精度。这也使得对例如PWM信号进行精确的、时间同步的测量成为可能。BTS256-LED的一个尖端特性是用于阵列暗电流补偿的遥控快门，以及用于补偿测量样品吸收的光的软件控制辅助灯(自吸收校正)。使用随附的S-BTS256软件，通过USB 2.0接口进行远程控制。
可追溯校准
光度测量设备的一个重要品质是其精确和可追溯的校准。BTS256-LED的校准以Gigahertz Optik为单位进行ISO/IEC 17025校准实验室是由DAkkS (D-K-15047-01-00)认可的光谱响应度和光谱辐照度根据ISO/IEC 17025。该设备有两种校准:一种是使用专门开发的参考灯进行的，提供2pi照明，能够精确测量漫射发光二极管的光通量。第二个校准是针对具有较窄照明特性的光源。
BTS256-LED的选项
– 软件开发工具包使用户能够将设备集成到他们自己的软件中
-延伸至BTS256-LED Plus概念(对于照度和发光强度)使用其他组件
