GET CONTROL E84手持测试仪是当前用于快速检测、诊断和解决E84接口问题的高效工具。这款内置电池的便携式设备集成了E84模拟器行业领先的自动化装载/卸载测试程序，并创新性地融合多项功能以快速定位E84故障：
– **逐信号电压与电流测量**
– **自动化光通信模块测试**
– **通过GCI E84 DLD及RJ-11光模块实时显示通信信号**
作为E84系统维护、故障排查与安装调试的便携解决方案，GCI E84 HHT将实时信号显示、电参数测量与测试结果存储功能集成于一体。可快速诊断E84接口异常问题。
**SD卡接口**支持测试结果存储并传输至PC进行深度分析，该功能优化了结果归档管理，同时便于数据导出。测试结果以格式化ASCII文本文件及二进制格式存储，兼容业界领先的GCI E84分析软件。用户可查看设备在标准装载/卸载周期测试中记录的E84信号时序图。
由于E84手持测试仪输入输出信号数量众多且采用集电极开路逻辑，传统万用表测量无法充分诊断故障根源。E84 HHT提供的模拟电压/电流测量功能，可精准捕捉导致接口异常的信号畸变。
此外， E84手持测试仪还内置了GCI E84模拟器的行业标准测试套件。操作人员现可在现场排查时运行与设备验收测试相同的标准化测试流程。
GET CONTROL E84手持测试仪测试功能说明：
1. 装载/卸载测试
通过内置红外传感器（IR）执行装载/卸载测试，模拟E84故障场景。若红外通信距离超过内置传感器的1米范围，可改用外部IR设备。
测试过程中，E84 HHT实时绘制E84信号时序图，并提示操作员放置（装载）或移除（卸载）FOUP（前开式晶圆盒），同时显示倒计时计时器。
存储至SD卡的测试结果包含：
测试配置详情（TA/TP计时器设置、循环类型）
测试完成状态
实时信号时序图
用户可通过E84分析软件对时序图进行深度解析。
2. 光通信模块测试
将光模块连接至E84 HHT手持式测试仪，执行红外通信测试，以定位故障源（光模块或工艺设备）。
该测试独立验证每个光模块信号，并生成综合报告，支持显示各信号在开启/关闭状态下的电压与电流值。
故障分析项目包括：
信号间短路检测
信号对地短路检测
信号断路检测
存储至SD卡的测试结果包含：
全部电压/电流测量数据
信号模式测试结果
格式化ASCII文本格式的故障分析报错信息
3. 电压/电流测量
将E84 HHT手持式测试仪直接连接至工艺设备的E84控制器，实时测量并显示接口电平。所有E84输入/输出信号均按以下格式呈现：
信号名称
引脚分配
I/O编号
直流电压测量值
通过单一选项按钮即可切换电压/电流显示模式。
手动模式下可调整E84 HHT输出状态，并监测工艺设备的响应。
当前E84接口状态的测量数据可保存至SD卡，包含：
全部E84 I/O信号的电压/电流测量值

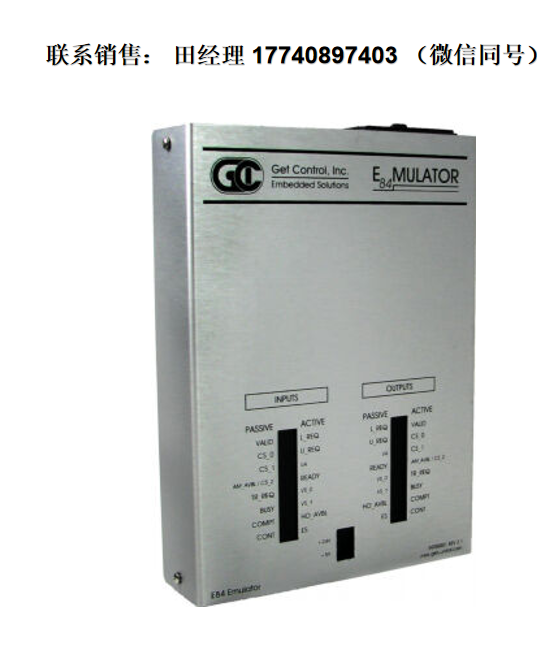

相关产品：E84 仿真器
