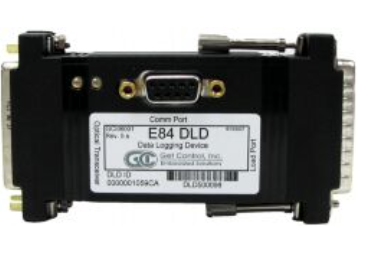

美国 GCI Get Control E84 DLD 数据记录器
E84 DLD
可快速定位和解决导致 E84 交接失败的信号异常、信号丢失和故障。这种新一代记录设备是一个小型独立装置，可插入无源设备和 PI/O 收发器之间，捕捉 E84 握手并写入其非易失性存储器。其内部存储器可存储 50 多次 FOUP 握手。为扩大记录容量，可将其配置为使用内置诊断过滤功能。启用诊断过滤功能后，E84 DLD 会忽略良好的切换，只将失败的切换写入内部存储器。GCI 行业领先的诊断软件 E84 分析应用程序随该工具一起提供。
工厂自动化广泛应用于 300mm 半导体制造设备。300mm 工艺设备使用带有集成 E84 电气接口的标准装载端口，将物料传送到自动物料装卸系统或从自动物料装卸系统中将物料传送出来。GCI 的 E84 数据记录装置 (DLD) 提供了一种紧凑型解决方案，可对与 300mm 材料交接操作相关的 E84 握手进行非侵入式监控和记录。E84 数据记录装置与 GCI 的 E84 分析应用程序相结合，是在不中断工作流的情况下捕获、分析和解决 E84 交接问题的不可或缺的工具。
功能
在工具和光收发器之间直接连接
无需外接电源
非侵入式感测 E84 接口信号
在非易失性存储器中记录超过 50 次切换操作
对所有记录的数据打上时间和日期戳
将记录的数据上传到 PC 和 GCI E84 手持式测试仪
环绕记录将最近的切换操作保存在存储器中
在 GCI E84 手持式测试仪和 PC 上进行实时图形显示
与 GCI E84 分析应用程序兼容
可选诊断过滤，仅记录失败的切换操作
可选记录首次有效加载/卸载、 统计记录成功和失败的切换次数
E84 数据记录设备的安装非常简单。将光纤收发器的 DB-25 从工具顶部的接口位置断开。将 DLD 标有 “加载端口 “的 DB-25 插头插入工具的 DB-25。将光学收发器的 DB-25 插头插入 DLD 标有 “光学收发器 “的 DB-25。在 DLD 和 PC 或 E84 手持式测试仪之间连接串行电缆，并配置 DLD。配置完成后，断开 PC 或手持式测试仪与 DLD 的连接。
DLD 立即开始记录所有 E84 事务。通过将 PC 或手持式测试仪连接到 DLD 的串行端口，可随时上传记录的事务。此外，您还可以使用 PC 或手持式测试仪实时监控信号，而无需中断交接操作。
