美国 GCI Get control E84 仿真器 原装进口
GCI 的 E84 仿真器提供自动化程序，用于验证 300mm 晶圆生产设备和自动材料处理系统 (AMHS) 上所需的增强型载波传送并行 I/O 接口是否符合 E84 标准。GCI E84 仿真器与个人电脑相连，是测试与 300mm 材料交接操作相关的通信功能和电气要求不可或缺的工具。 它还可用于维护目的，以排除和识别接口故障。仿真器提供并行端口或 USB 接口。
测试模式
自动测试模式提供静态和功能测试。 静态测试允许用户验证是否存在贴有标签的 DB-25 插头，以及它们是否安装在正确的位置。 可选择显示指定连接器标签和位置的图表。 功能测试包括验证单次切换负载、单次切换卸载、切换可用性、紧急停止、超时、无源设备端口传感器和 +24V 电源电压。 可选择显示各种测试的控制信号时序图。 可输入用户名、测试日期和设备信息等数据。
测试计划和结果可以以 ASCII 文本格式保存到磁盘，以便打印。保存的文件包含用户输入的所有信息，以及 E84 仿真器应用程序提供的各项
测试详细信息包括测试标题、结果、失败信息以及用户在测试期间输入的任何注释。 可以调用保存的测试计划来恢复测试。
光隔离接口

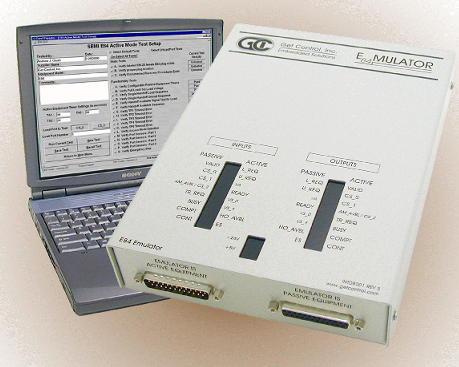

E84 仿真器控制器提供主动和被动光隔离接口。它通过一个标准的双向并行打印机端口连接到 PC。两个 DB-25 连接器分别作为有源和无源实体接线，为 AMHS 和工艺设备提供接口。支持的电气实现包括光隔离硬接线连接和通过光传输设备的连接。

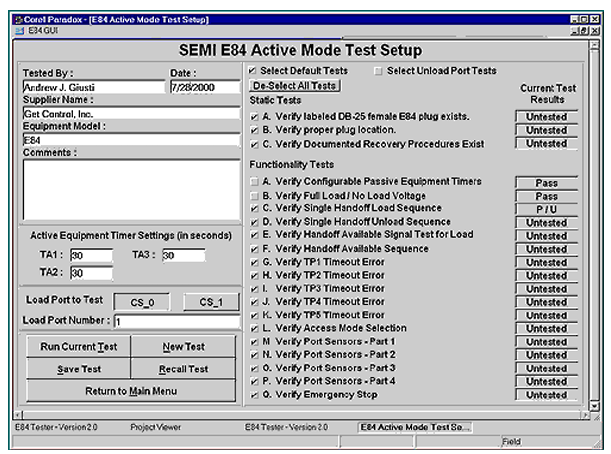

自动有源测试
静态测试
# 标有 DB-25 E84 母插头
# 正确的插头位置
# 有记录的恢复程序
功能测试
# 可配置的无源设备计时器
# 满载/空载 +24V
# 单次切换加载序列
# 单次切换卸载顺序
# 负载切换可用信号测试
# 切换可用序列
# TP1-5 超时错误
# 访问模式选择
# 端口传感器
# 紧急停止
