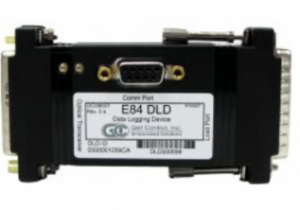

解决方案每个现场技术人员和设备所有者都需要快速定位和解决导致E84切换失败的信号异常，丢失和故障。这种下一代记录设备是一个小型的独立单元，插入无源设备和PI/O收发器之间，以捕获E84握手并将其写入其非易失性存储器。它的内部存储器提供了存储超过50个FOUP切换的容量。为了扩展其记录容量，可以将其配置为使用其内置的诊断过滤。启用诊断过滤后，E84 DLD会忽略良好的切换，并仅将失败的切换写入其内部存储器。GCI的行业领先的诊断软件E84分析应用程序包含在此工具中。
工厂自动化在300毫米半导体制造设施中得到广泛应用。300毫米工艺设备采用带有集成E84电气接口的标准装载端口，以实现与自动化物料搬运系统之间的物料传输。GCI的E84数据记录装置（DLD）提供了一种紧凑的解决方案，能够以非侵入方式监测和记录与300毫米物料交接操作相关的E84握手信号。结合GCI的E84分析应用程序，E84数据记录装置成为捕获、分析和解决E84交接问题而不中断工作流程的不可或缺的工具。
功能
- 直接连接工具与光收发器之间
- 无需外部电源
- 以非侵入方式检测E84接口信号
- 将超过50次交接操作记录到非易失性存储器中
- 为所有记录的数据添加时间和日期戳
- 将记录的数据上传至个人电脑和GCI E84手持式测试仪
- 循环记录可将最新的交接操作保留在内存中
- 在GCI E84手持式测试仪和个人电脑上进行实时绘图
- 与GCI E84分析应用程序兼容
- 可选的诊断筛选，仅记录失败的交接情况
- 可选择记录首次有效的加载/卸载操作，之后仅记录失败操作
- 统计记录成功和失败的切换次数
E84数据记录设备的安装很简单。从工具顶部的接口位置断开光收发器的DB – 25接口。将数据记录设备（DLD）上标有“加载端口”的DB – 25接口插入工具的DB – 25接口。将光收发器的DB – 25接口插入数据记录设备（DLD）上标有“光收发器”的DB – 25接口。在数据记录设备（DLD）与个人计算机或E84手持式测试仪之间连接一根串行电缆，并对数据记录设备（DLD）进行配置。配置完成后，断开个人计算机或手持式测试仪与数据记录设备（DLD）的连接。
DLD 会立即开始记录所有 E84 交易。通过将个人电脑或手持式测试仪连接到 DLD 的串行端口，可随时上传已记录的交易。此外，您可以使用个人电脑或手持式测试仪实时监测信号，而不会中断交接操作。
规格
- 电源：从E84 +24V电源获取 +24V、10mA的电力
- 串行通信接口
- 19个输入通道
- 500赫兹采样率
- 3.8英寸×2.1英寸×0.8英寸（96.5毫米×53.3毫米×20.3毫米）
- DB – 25针（有源）和DB – 25孔（无源）接口
包装内容
- E84 Data Logging Device E84数据记录设备
- 6′ male to female DB-9 cable 6英尺公对母DB-9电缆
- User Manual 用户手册
