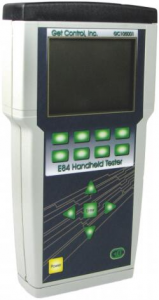

E84手持式测试仪（E84 HHT）是用于快速测试、故障排查和解决E84问题的最有效工具。这款独立的电池供电工具集成了E84模拟器中提供的行业领先的自动加载和卸载程序。它融合了多项行业首创技术，能够快速找到E84问题的答案：
GCI的E84手持测试仪（HHT）是用于E84维护、故障排查及安装应用的便携式解决方案。它是一款集成式E84测试工具，集实时信号显示、电压和电流测量以及测试结果存储功能于一身，操作简便。使用E84手持测试仪，可快速找到E84接口相关问题的答案。
其SD卡接口可将测试结果保存并传输至个人电脑进行进一步分析。该接口改进了结果存储的条理性，并简化了将结果传输至个人电脑以进行详细分析的流程。测试结果以格式化的ASCII文本文件和与行业领先的GCI E84分析应用程序兼容的二进制格式存储。查看使用E84手持测试仪（HHT）的标准加载和卸载循环测试记录的E84信号时序图。
由于E84输入/输出信号数量众多且采用集电极开路逻辑，标准仪表测量无法提供足够详细的信息来确定E84故障原因。导致E84接口问题的信号异常，最好使用E84手持式测试仪（HHT）提供的模拟电压和电流测量进行检查。
功能
- 菜单驱动界面
- 内部红外收发器
- 支持外部红外收发器
- 每个E84信号的电压和电流显示
- 自动主动和被动加载与卸载测试
- 对每个E84输出进行带I/O监测的手动控制
- 红外收发器自动测试
- 连接到GCI E84 DLD或RJ-11光收发器时的实时信号显示
- 模拟器测试套件
- 将测试结果保存到SD卡
- 根据工艺工具ID整理测试结果
- 将数据从GCI E84 DLD上传至SD卡
- 轻松将保存的数据和记录的DLD数据传输到电脑
- 使用GCI E84分析应用程序来分析数据
- 内置时钟和日历
- 可充电电池
- 固件可现场升级
规格
- 内置符合E84标准的红外收发器
- 有源和无源电气E84接口
- DB – 25公头（有源）和DB – 25母头（无源）端接
- 自带可充电电池
- SD卡接口
- RS-232串行通信接口
- 9.3英寸×4.9英寸×1.6英寸（236毫米×125毫米×41毫米）
包装内容
- GCI E84手持式测试仪
- 2GB SD闪存卡
- 15英尺公母DB-25电缆
- +15伏直流墙壁电源（120伏交流）
- GCI手持式测试仪用户手册
测试
加载/卸载测试
使用内部红外设备执行加载和卸载测试，以重现E84故障。或者，如果红外通信距离超过内部红外设备的一米范围，则使用外部红外设备。
随着交接操作的进行，E84手持终端（HHT）实时绘制E84信号。它提示装入前开式晶圆传送盒（FOUP）（加载）或取出前开式晶圆传送盒（卸载），并同时显示倒计时器。
存储到SD卡的测试结果包括测试设置详细信息（TA和TP定时器设置、周期类型）、测试完成状态以及实时图表。使用E84分析应用程序对时间图进行详细分析。
光模块测试
将光收发器连接到E84手持终端（HHT），并执行红外收发器测试，以确定E84故障是出在收发器还是工艺设备上。
红外收发器测试会独立验证每个光收发器信号，并生成一份总结报告。还可以显示每个信号在开启和关闭状态下的电压和电流测量值。
故障分析包括信号间短路测试、信号与地之间的短路测试以及开路信号测试。
存储在SD卡中的测试结果包括所有电压和电流测量值、模式测试结果，以及格式化ASCII文本文件中的故障分析错误信息。
电压/电流测量
将E84手持终端（HHT）直接连接到工艺设备的E84控制器，以测量并显示E84接口电压电平。所有E84输入/输出信号都会显示，包括信号名称、引脚分配、输入/输出编号以及直流电压测量值。测量结果实时显示。
通过单个选项按钮在电压和电流测量显示之间切换。
选择手动模式来更改E84手持测试仪（HHT）的输出状态，并监测工艺设备的响应。
将E84接口当前状态的测量数据保存到SD卡。保存的测试结果包括所有E84输入/输出信号的所有电压和电流测量值。
测试结果整理
存储在SD卡上的测试结果按工艺工具ID进行整理。每个工艺工具都有一个8字符的ID标签。可以输入详细的工艺工具信息来识别单个工具。可以在个人电脑上使用标准文本编辑器（如记事本®）创建/编辑工艺工具ID及其信息记录，并保存到SD卡中。也可以在制造工厂中使用E84手持式终端（HHT）的软键界面创建新的工具ID标签。
测试结果可以通过SD卡轻松传输到个人电脑。测试结果以单个文件的形式，按照标准Windows®文件夹结构进行组织。大多数结果文件可以使用文本编辑器打开，或导入到文字处理软件中以生成报告。某些文件（循环测试、手动控制带状图）可使用GCI的E84分析应用程序查看。
