Get Control/GCI代理 GCI04102-F 带滤波功能的 E84 RJ-11 光收发器
GCI 的 E84 DLD（数据记录设备）功能内置于 GCI E84 RJ-11 光收发器中，可非侵入式地记录最近 50 次 E84 交接操作。配合 GCI 的 E84 分析应用程序，GCI E84 RJ-11 光收发器提供了一种不可或缺的工具，用于捕获、分析和解决 E84 交接问题，而不会中断工作流程。
GCI E84 RJ-11 光收发器监控通过收发器传输和接收的所有信号变化。通过标准串口线将 RJ-11 的数据端口（DB-9）连接到 PC 或 GCI E84 手持测试仪，即可配置记录并上传捕获的数据。访问数据端口不会中断收发器的 E84 操作。

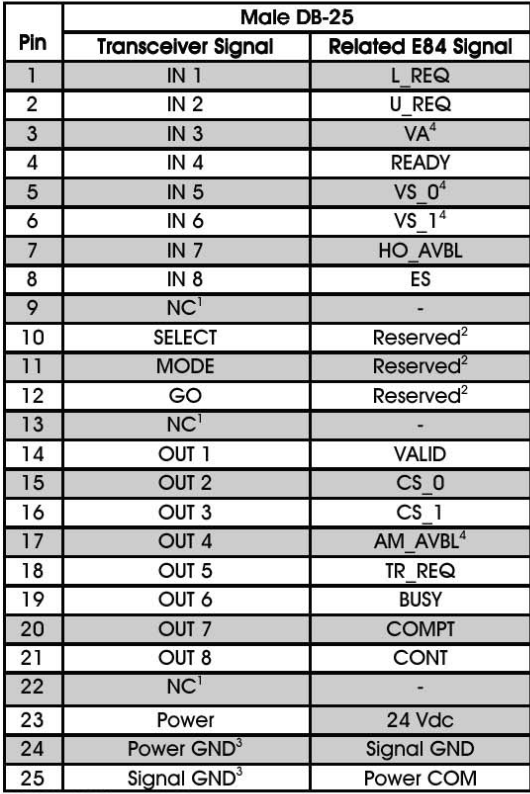

Male DB-25 端口
注释 1：未连接
注释 2：SEMI® E84 规范指出，保留信号可用于支持接口单元所需的信号。
注释 3：第 24 和第 25 引脚的接地在内部已连接在一起。
注释 4：用于被动式 OHS 车辆。

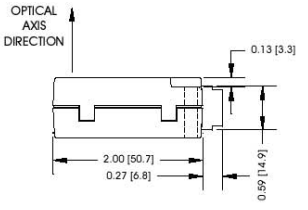

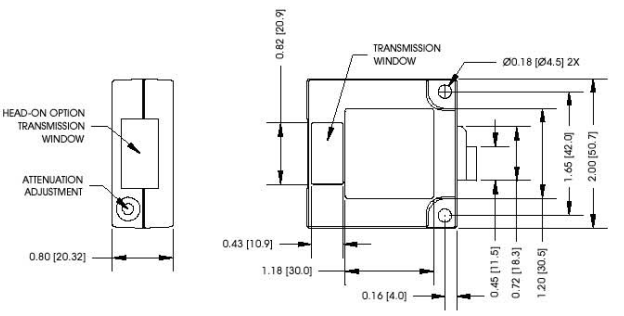

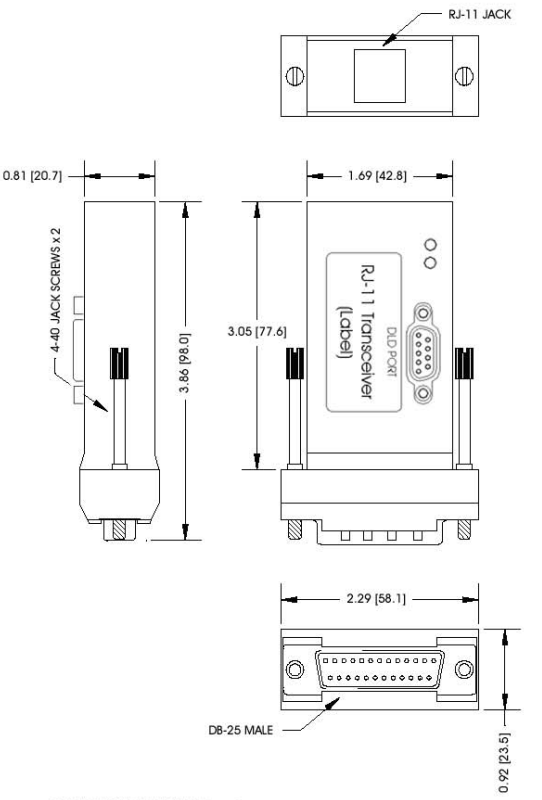

E84 RJ-11 光收发器尺寸图
尺寸单位为英寸 [毫米]
E84 RJ-11光收发器 参数说明
| 项目 | 参数 |
|---|---|
| 电源 | 18–30伏直流电，最大100毫安 |
| 输入 | 开时最大10毫安，最大1.8伏直流；关时最大200微安，最大30伏直流 |
| 输出 | 开时最小25毫安下拉，最大1.8伏；关时最大100微安上拉，最大30伏 |
| E84 接口 | 公DB-25连接器，带4-40螺丝 |
| 互连终端 | 发射器和适配器上的RJ-11四芯连接器 |
| 兼容型号 | GCI04001, GCI04002, DMS-HB1, DM-HB1 |
| 发射器尺寸 | 50×50×20毫米 |
| 适配器尺寸 | 77.6×58.1×23.5毫米 |
| 传输容量 | 输入8位，输出8位 |
| 传输方式 | 半双工双向传输 |
| 传输时间 | 小于40毫秒 |
| 调制类型 | 脉冲调制 |
| 校验方式 | 奇偶校验 |
| 投射元件 | 红外LED，875纳米，120毫瓦/球面度 |
| 传输距离 | 1米 |
| 接收元件 | PIN二极管，880纳米，500毫瓦/平方厘米 |
时序详情
| 参数 | 描述 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|
| tTSU | 所有输入在传输前的输入建立时间 | 10 | — | 微秒 (uS) |
| tTHLD | 所有输入的保持时间 | 0 | — | 微秒 (uS) |
| tTXP | 传输时间 | 13 | 40 | 毫秒 (mS) |
| tROD | 从有效接收至输出更新的延迟 | 10 | — | 微秒 (uS) |
| tROH1 | 从Select A的输出保持时间 | 50 | 90 | 毫秒 (mS) |
| tRTXD | 从有效接收至传输的延迟 | 10 | — | 微秒 (uS) |
| tTSD | 从Select A开始传输的延迟 | 30 | 110 | 毫秒 (mS) |
| tROH2 | 从Select B的输出保持时间 | 50 | 90 | 毫秒 (mS) |
输入和输出部分

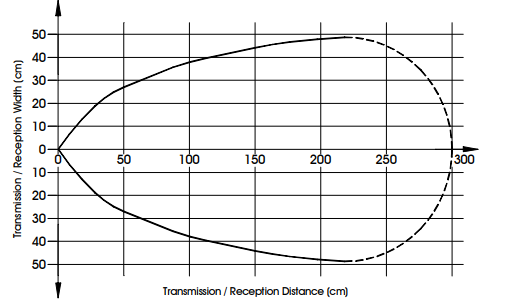

光学传输区域
更多详询：
Get Control/GCI代理 E84 PI/O红外光收发器 Optical Transceiver，符合 SEMI E84 标准，广泛应用于 300mm 半导体生产线的物料交接系统
