E84分析应用程序

GCI的领先行业水平的E84诊断软件是一款功能强大的基于Windows的图形分析工具。它能够接收并分析来自GCI的E84手持式测试仪、E84 DLD以及RJ-11光收发器所采集的数据。当与GCI的E84 DLD或RJ-11光收发器连接时，该软件还能实时显示传输过程中的信号情况。其集成化的功能使得用户能够快速识别出各种故障问题，并能得到针对每个问题的详细说明。E84分析软件是分析由GCI测试设备记录下来的PI/O接口信号的必备工具。

快速设置

“配置”菜单提供了数据采集和显示相关的选项。时序图展示了各种信号的状态，这些信号既包括被动型信号（如L_REQ、U_REQ、READY、HO_AVBL和ES），也包括主动型信号（如CS_0、CS_1、VALID、TR_REQ、BUSY、COMPT和CONT）。通过配置选项，还可以添加E84标准中规定的三种保留信号，这些信号通常被用作光收发器的控制信号。

在配置菜单中，可以设置数据采集的相关参数。其中包括通信端口的选定选项（用于连接E84 DLD/RJ-11光收发器），以及默认的记录时间轴范围。此外，还可以输入测试相关信息，以便准确识别所记录的数据。可输入的信息包括操作员姓名、测试地点、设备的制造商和型号，以及超时时间值。此外，还设有一个较大的自由格式评论框，可供用户填写其他相关信息。

实时重录

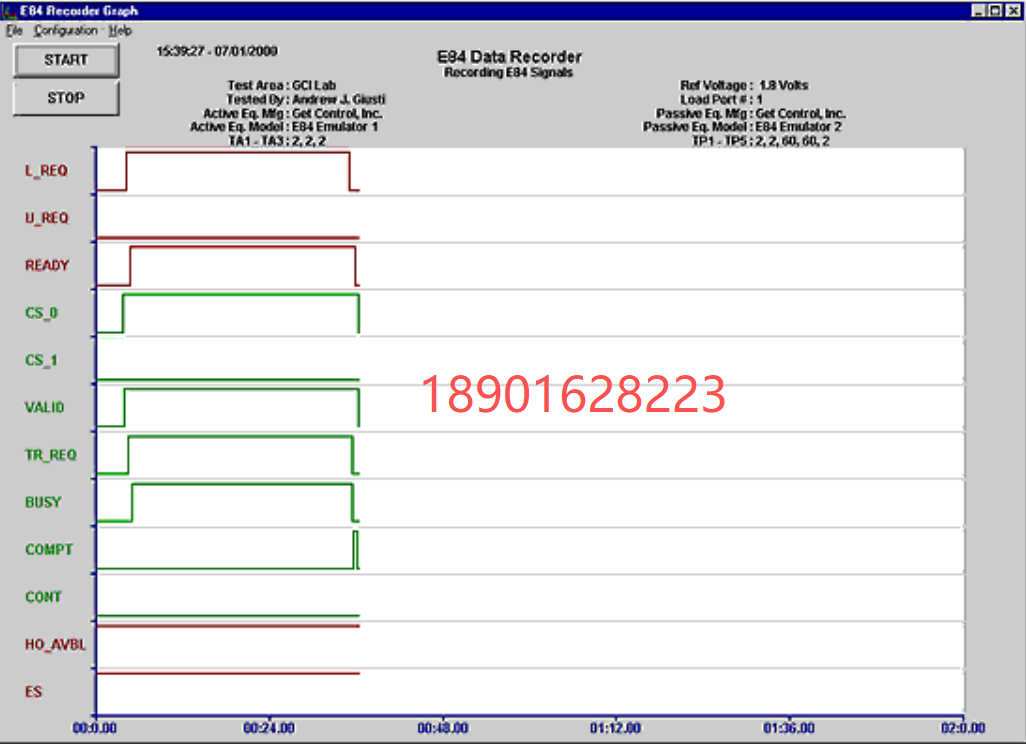

当与E84 DLD或RJ-11光收发器连接后，E84分析应用程序能够实时显示在AMHS切换过程中E84信号的动态变化情况。只需安排一次AMHS传输操作，就能观察到在FOUP被装入或取出过程中，传输系统与设备之间进行的E84信号通信情况。

强大的分析能力

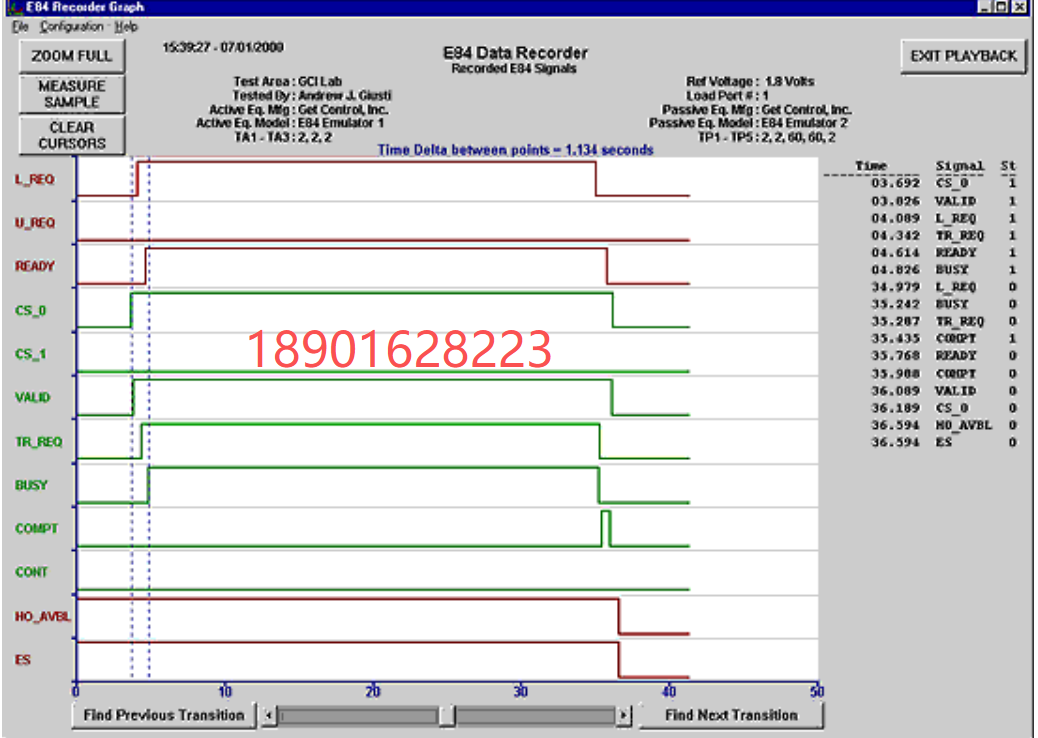

E84分析应用程序提供了功能强大且易于使用的工具，可用来查看所记录的E84数据。首先，所有记录的数据会以时间图的形式显示出来。利用交互式的缩放、滚动和搜索功能，用户可以轻松找到并查看数据中的细微之处。此外，还提供了带有时间戳的信号状态变化表，以便参考。另外，错误分析功能则能帮助用户快速找出数据中存在的错误或异常情况。

自动错误分析

浏览数天之内记录下来的数据，找出所有出现问题的交接点。错误分析工具会开始分析当前显示的数据，并逐个检查每个交接点是否符合既定标准。当实际记录的数据与标准不符时，E84分析应用程序会重新绘制时序图，标出出现问题的交接点。同时，还会详细说明为什么该交接点被认定为有问题：包括错误发生的具体位置、涉及哪些信号，以及预期状态应该是怎样的。此外，还会展示出错误发生时各个E84信号的实际情况及其应有的状态。

Zoom

使用图形缩放工具，可以聚焦查看数据中的某个特定区域。只需在时序图上选定所需区域，画出一个矩形框即可。然后点击全屏显示按钮，就能重新查看全部的记录数据了。

潘

使用播放滚动功能，可以向前或向后浏览录制的视频数据。单个滚动条提供了三种滚动方式：快速滚动、精细滚动和超精细滚动。

测量/测定

可以使用信号间隔测量工具来测量任意两个信号跳变之间的时间。该工具能够检测同一信号上两次跳变之间的时间差，也能计算不同信号之间跳变的时间差。

搜索

使用信号转换搜索工具，可以查找特定信号的相关信息。该工具能够帮助用户确定：在记录的数据中，从当前位置开始，下一个或上一个特定信号的转换点位于何处。

保存并导出数据

记录下来的数据可以保存下来，以便日后再次进行分析。此外，还可以选择将数据导出，以便打印或与文字处理软件、电子表格等应用程序共享。可以使用“将数据导出为文本文件”功能来生成格式化的ASCII文本文件。而“将图表导出为位图”功能则可以将当前显示的图表保存为位图文件。

系统要求

• 笔记本电脑或台式电脑
• 微软® Windows 2000、NT4、XP或Vista操作系统
• 40MB的硬盘空间

•
