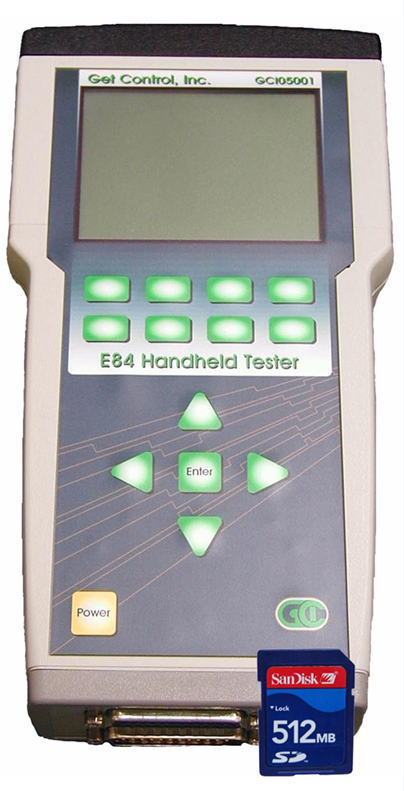

E84 手持式测试仪 （E84 HHT） 是可用于快速测试、 故障排除和解决 E84 问题。这种独立的电池供电工具集成了 E84仿真器中提供的行业领先的自动加载和卸载例程。它包含一个 快速找到 E84 问题答案的行业第一：
- 每个 E84 信号的电压和电流测量
- 自动光收发器测试
- 使用 GCI E84 DLD 和 RJ-11 光收发器实时显示 E84 通信
GCI 的 E84 HHT 是用于 E84 维护、故障排除和安装的便携式解决方案 应用。它是一个集成的E84测试工具，具有实时信号显示、电压和电流 测量和测试结果存储在一台易于使用的仪器中。使用 E84 HHT 快速查找 E84 接口问题的答案。
其SD卡接口允许保存测试结果并将其传输到PC进行进一步分析。这 界面增强了结果存储的组织，并简化了将结果传输到 PC 的过程，以便 详细分析。测试结果存储为格式化的 ASCII 文本文件，并以二进制格式兼容 拥有行业领先的 GCI E84 分析应用程序。查看记录的 E84 信号的时序图 使用 E84 HHT 的标准负载和卸载循环测试。
由于 E84 I/O 信号的数量及其集电极开路逻辑，标准仪表测量不会 提供足够的详细信息来确定 E84 故障原因。导致 E84 接口问题的信号异常是最好的 使用 E84 HHT 提供的模拟电压和电流测量进行检查。
GCI E84 仿真器提供的行业标准 E84 测试套件也已添加到 E84 HHT 中。现在，操作员可以在故障排除环境中运行相同系列的测试，以下内容 在工具验收测试期间使用。
特征
- 菜单驱动界面
- 内部红外收发器
- 支持外部红外收发器
- 每个 E84 信号的电压和电流显示
- 自动主动和被动负载和卸载测试
- 通过 I/O 监控手动控制每个 E84 输出
- 自动红外收发器测试
- 连接到 GCI E84 DLD 或 RJ-11 光收发器时实时显示信号
- GCI E84 仿真器测试套件
- 将测试结果保存到 SD 卡
- 根据工艺工具 ID 组织测试结果
- 将数据从 GCI E84 DLD 上传到 SD 卡
- 轻松将保存的数据和记录的 DLD 数据传输到 PC
- 使用 GCI E84 分析应用程序分析数据
- 内置时钟和日历
- 可充电电池
- 固件可现场升级
规格
- 内置符合 E84 标准的红外收发器
- 有源和无源电气 E84 接口
- DB-25 公头（有源）和 DB-25 母头（无源）端接
- 独立的可充电电池
- SD卡接口
- RS-232 串行通信接口
- 9.3 英寸× 4.9 英寸× 1.6 英寸（236 毫米× 125 毫米× 41 毫米）
包装内容
- GCI E84 手持式测试仪
- 2 GB SD 闪存卡
- 15′ 公母 DB-25 电缆
- +15 VDC 壁式电源 （120 VAC）
- GCI 手持式测试仪用户手册
测试
负载/卸载测试
使用内部IR执行负载和卸载测试，以重现E84故障。或者，使用外部红外线 如果红外通信距离超过内部红外的一米范围，则设备。
随着切换作的进行，E84 HHT 实时绘制 E84 信号。它会提示 FOUP（加载）或移除 FOUP（卸载）并同时显示倒数计时器。
存储到 SD 卡的测试结果包括测试设置详细信息（TA 和 TP 定时器设置、循环类型）、测试 完成状态和实时图表。使用 E84 分析应用程序对 时间图。
光收发器测试
将光收发器连接到 E84 HHT 并执行红外收发器测试以隔离 E84 故障 收发器或工艺工具。
红外收发器测试独立验证每个光收发器信号并生成摘要报告。 还可以在开和关状态下显示每个信号的电压和电流测量值。
故障分析包括信号之间的短路测试、信号与接地之间的短路测试以及测试 用于开放信号。
存储到 SD 卡的测试结果包括所有电压和电流测量、模式测试结果和 格式化的 ASCII 文本文件中的故障分析错误消息。
电压/电流测量
将 E84 HHT 直接连接到工艺工具的 E84 控制器，以测量和显示 E84 接口 电压水平。显示所有 E84 I/O 信号，包括信号名称、引脚分配、I/O 编号和 DC 电压测量。测量结果实时显示。
通过一个选项按钮在电压和电流测量显示之间切换。
选择手动模式以更改 E84 HHT 的输出状态，并监控工艺工具的响应。
将 E84 接口当前状态的测量值保存到 SD 卡。保存的测试结果包括所有 所有 E84 I/O 信号的电压和电流测量。
测试结果组织
存储在 SD 卡上的测试结果按工艺工具 ID 进行组织。每个工艺工具都有一个 8 字符 ID 标签。可以输入详细的工艺工具信息以识别单个工具。工艺工具 ID 信息记录可以使用标准文本编辑器（记事本®）在 PC 上创建/编辑并保存到 SD 卡。可以使用 E84 HHT 的软键界面在 FAB 中创建新的工具 ID 标签。
测试结果可以使用 SD 卡轻松传输到 PC。测试结果井井有条 作为标准 Windows® 文件夹结构中的单个文件。大多数结果文件都可以使用文本打开 编辑器或导入文字处理器以生成报告。一些文件（循环测试、手动控制 条形图）可以使用 GCI 的 E84 分析应用程序查看。
