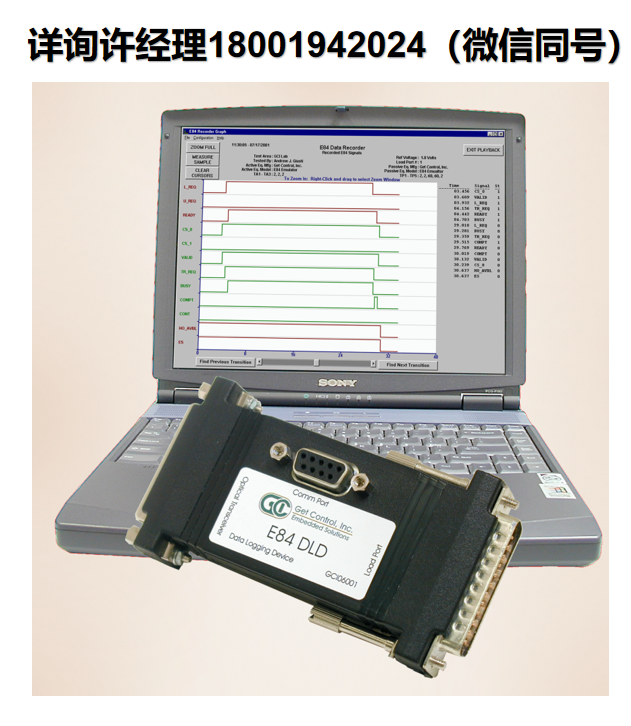

Get Control E84 DLD 数据记录装置

最终解决方案是每个现场技术人员和设备所有者需要快速定位和解决导致E84切换失败的信号异常、中断和故障。下一代记录设备是一个小型的独立单元，它插入到被动设备和PI/O收发器之间，以捕获并将E84握手写入其非易失性存储器。其内部存储器提供了存储超过50个FOUP切换的能力。为了扩展其记录容量，它可以配置为使用内置的诊断过滤功能。启用诊断过滤后，E84 DLD会忽略正常的切换，只将失败的切换写入其内部存储器。GCI的行业领先诊断软件E84分析应用程序随此工具一起提供。

工厂自动化在300毫米半导体制造设施中得到了广泛应用。300毫米工艺设备利用带有集成E84电气接口的标准负载端口来传输材料到和来自自动化物料搬运系统。GCI的E84数据记录设备（DLD）提供了一个紧凑的解决方案，用于非侵入式地监控和记录与300毫米材料交接操作相关的E84握手。结合GCI的E84分析应用程序，E84数据记录设备是捕获、分析和解决E84交接问题不可或缺的工具，且不会中断工作流程。

Get Control E84 DLD 数据记录装置特点：

• 直接连接在工具与光收发器之间
• 不需要任何外部电源
• 非侵入式地感知E84接口信号
• 记录超过50次向非易失性存储的切换操作
• 所有记录的数据都附有时间和日期戳
• 将记录的数据上传至PC和GCI E84手持测试仪
• 循环记录保持最新交接在内存中
• 在GCI E84手持测试仪和PC上进行实时绘图
• 兼容GCI E84分析应用程序
• 可选的诊断过滤，只记录失败的移交
• 可选地记录首次有效加载/卸载，仅记录之后的故障
• 统计成功和失败交接的数量

E84数据记录装置的安装很简单。断开光收发器的DB-25与工具顶部接口位置的连接。将DLD的标有“负载端口”的DB-25插入工具的DB-25中。将光收发器的DB-25插入DLD的标有“光收发器”的DB-25中。在DLD和PC或E84手持测试仪之间连接一根串行电缆并配置DLD。配置完成后，断开PC或手持测试仪与DLD的连接。

DLD立即开始记录所有E84交易。通过将PC或手持式测试仪连接到DLD的串行端口，可以随时上传已记录的交易日志。此外，您还可以在不中断切换操作的情况下，使用PC或手持式测试仪实时监控信号。

Get Control E84 DLD 数据记录装置规格参数：

• 从E84+24V电源获得24V@10mA的功率
• RS-232串行通信接口
• 19个输入通道
• 500 赫兹采样率
• 3.8英寸×2.1英寸×0.8英寸（96.5毫米×53.3毫米×20.3毫米）
• DB-25公头（主动）和DB-25母头（被动）连接器

Get Control E84 DLD 数据记录装置包装内容：

• E84数据记录设备
• 6英寸男性到女性DB-9电缆
• 用户手册
