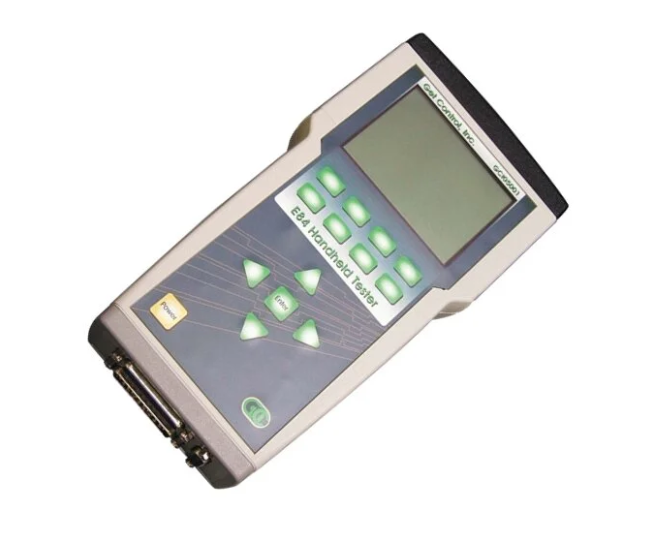

GCI E84手持测试仪自动化光学收发器测试Handheld Tester
E84 手持测试仪是当前最快速、最高效的工具，可用于测试、排障并解决 E84 接口问题。这款独立、由电池供电的设备集成了 GCI E84 仿真器中行业领先的自动装载与卸载测试流程，并结合多项行业首创功能，用于快速定位 E84 问题的根本原因。
GCI 的 E84 手持测试仪为用户提供多种强大功能，包括：
每个 E84 信号的电压与电流测量
通过 GCI E84 DLD 和 RJ-11 光收发器实时显示 E84 通信状态
设备配备 SD 卡接口，可将测试结果保存并传输到 PC，利用 GCI 行业领先的诊断软件——E84 Analysis App 进行进一步分析。
GCI 的 E84 手持测试仪（HHT）是一款便携式解决方案，适用于 E84 的维护、故障排查以及安装应用。它将 E84 测试、实时信号显示、电压和电流测量以及测试结果存储集成在一个易于使用的仪器中。使用 HHT 可快速定位 E84 接口问题的原因。
由于 E84 I/O 信号数量多，并采用开集电极逻辑，普通仪表的测量无法提供足够细节来判断故障原因。导致 E84 接口问题的信号异常，最适合用 HHT 提供的模拟电压与电流测量方式进行分析。

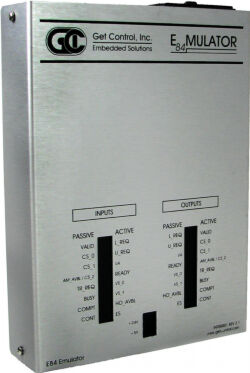

此外，GCI E84 仿真器中提供的行业标准 E84 测试套件 也被加入了 HHT。现在，操作员可以在故障排查环境中运行与设备验收测试时相同的一系列测试。
E84 手持测试仪（E84 HHT）是目前最快速、最高效的工具，可用于快速测试、故障排查及解决 E84 接口问题。这款独立、由电池供电的工具集成了 E84 仿真器中行业领先的自动装载与卸载流程，并结合多项行业首创技术，可迅速定位 E84 问题的原因：
每个 E84 信号的电压与电流测量
自动化光学收发器测试
通过 GCI E84 DLD 和 RJ-11 光收发器实时显示 E84 通信
GCI 的 E84 HHT 是用于 E84 维护、故障排查和安装的便携式解决方案。它将实时信号显示、电压和电流测量、测试结果存储集成在一个易用的测试仪中，可帮助用户快速解决 E84 接口问题。
其 SD 卡接口 允许保存并传输测试结果至 PC 进行进一步分析，提升资料管理效率，并简化数据传输流程。测试结果以格式化 ASCII 文本文件和与 GCI E84 分析软件兼容的二进制格式存储。可查看使用标准装载/卸载循环测试记录的 E84 信号时序图。
由于 E84 I/O 信号数量多且采用开集电极逻辑，标准仪表无法提供足够细节来定位故障。引发 E84 接口问题的信号异常可通过 HHT 的模拟电压和电流测量功能进行最佳分析。
GCI E84 仿真器所提供的行业标准 E84 测试套件 同样集成于 HHT 中。操作员可在故障排查状态下运行与设备验收测试相同的一系列测试。
GCI E84手持测试仪自动化光学收发器测试Handheld Tester主要特点
菜单式界面
内置红外收发器
支持外接红外收发器
每个 E84 信号的电压与电流显示
自动化主动与被动装载/卸载测试
手动控制每个 E84 输出并监控 I/O
自动红外收发器测试
通过 GCI E84 DLD 或 RJ-11 光收发器实时信号显示
集成 GCI E84 仿真器测试套件
测试结果保存至 SD 卡
按工艺设备 ID 分类整理测试结果
支持将 GCI E84 DLD 数据上传至 SD 卡
轻松将保存的数据传输至 PC
支持使用 GCI E84 Analysis App 分析数据
内置时钟和日历
可充电电池
固件支持现场升级
技术规格
内置 E84 兼容的红外收发器
主动与被动电气 E84 接口
DB-25 公头（主动）和 DB-25 母头（被动）
内置可充电电池
SD 卡接口
RS-232 串口通信
尺寸： 9.3″ × 4.9″ × 1.6″（236 mm × 125 mm × 41 mm）
包装内容
GCI E84 手持测试仪
2GB SD 闪存卡
15 英尺 DB-25 公对母连接线
+15 VDC 电源适配器（120 VAC 输入）
GCI 手持测试仪用户手册
测试功能
1. 装载/卸载测试
使用内置红外模块执行装载和卸载测试以重现 E84 故障。如红外通信距离超过内置红外 1 米范围，可使用外置红外设备。
HHT 会在交接操作过程中实时绘制 E84 信号曲线，并提示进行 FOUP 放入（装载）或移除（卸载）操作，同时显示倒计时。
保存到 SD 卡的测试结果包括：
测试设置（TA、TP 定时器设置，循环类型）
测试完成状态
实时信号图
可使用 E84 Analysis App 对时序图进行详细分析。
2. 光收发器测试
将光收发器连接至 HHT，可执行红外收发器测试用于判断故障在收发器还是设备本身。
该测试可独立验证每个光学信号，输出总结报告，并可显示每个信号在打开和关闭状态下的电压、电流测量值。
故障分析包括：
信号间短路检测
信号与地短路检测
开路检测
保存至 SD 卡的测试结果包含：
所有电压和电流测量
模式测试结果
故障分析错误信息（格式化 ASCII 文本文件）
3. 电压/电流测量
直接连接至设备的 E84 控制器，可测量并实时显示 E84 信号电压：
显示内容包括：
信号名称
引脚编号
I/O 编号
直流电压值
可通过一个按键在电压显示和电流显示之间切换。
选择手动模式可改变 HHT 输出状态并监控设备响应。
可将当前 E84 接口状态的所有电压和电流测量保存至 SD 卡。
测试结果管理
测试结果按工艺设备 ID（8 字符标签）存储于 SD 卡中。可在 PC 上通过文本编辑器（如 Notepad®）编辑设备信息，也可在 FAB 现场通过 HHT 软键创建新的设备 ID。
测试结果可通过 SD 卡轻松传输至 PC，按标准 Windows® 文件结构组织：
大部分文件可直接用文本编辑器打开或导入文档生成报告
某些文件（循环测试、曲线记录）可使用 GCI E84 Analysis Application 查看
