半导体Get Control E84 DLD数据记录器,GCI E84模拟器

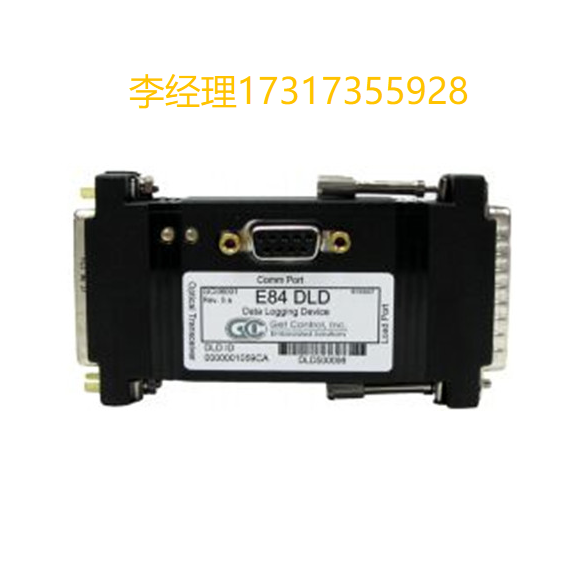

这正是现场技术人员与设备管理人员梦寐以求的解决方案，可快速定位并排查导致 E84 交接失败的信号异常、信号中断与信号毛刺问题。这款新一代记录仪为一体式小型独立设备，串接在无源设备与光电输入输出收发器之间，采集 E84 握手交互数据并存储至自身非易失性存储器。其内置存储空间可记录超过 50 次晶圆传送盒（FOUP）交接动作。如需拓展记录容量，可开启设备自带诊断过滤功能；启用该功能后，Get Control E84 数据记录仪（DLD）会过滤正常完成的交接流程，仅将异常失败的交接事件存入内置存储器。该设备配套搭载 GCI 业内领先的诊断分析软件 ——E84 分析应用程序。

300 毫米晶圆制造工厂普遍采用工厂自动化架构。300 毫米工艺设备配备集成 E84 电气接口的标准装载端口，用于与自动物料搬运系统完成物料收发交接。GCI 推出的 E84 数据记录仪（DLD）结构紧凑，可非侵入式监测并记录 300 毫米物料交接过程中的 E84 握手通讯数据。搭配 GCI 自研 E84 分析应用软件，该 E84 数据记录仪可在不中断产线作业的前提下，采集、分析并解决各类 E84 交接故障，是不可或缺的运维工具。

安装操作简便：拔下设备顶部接口处光电收发器的 DB-25 接头；将数据记录仪标注 ** 装载端口（Load Port）的 DB-25 插头接入设备原 DB-25 接口；再把光电收发器的 DB-25 插头接入数据记录仪标注光电收发器（Optical Transceiver）** 的 DB-25 接口；使用串口线连接数据记录仪与电脑或 E84 手持测试仪，完成设备参数配置；配置完成后，断开电脑或手持测试仪与记录仪的连线即可。

数据记录仪随即自动开始记录全部 E84 交互通讯。后续可随时通过电脑或手持测试仪接入记录仪串口，导出历史记录数据；也可借助电脑或手持测试仪实时监测通讯信号，全程不会干扰物料交接正常运行。
