GCI 的 E84 PI/O 监测系统 （EMS） 提供实时监测 以及 2 至 4 个 300mm 负载的 E84 PI/O 信号转换存储 端口。
整个 FAB 的材料交接是在 E84 握手。最耗时和最昂贵的课程之一 FAB 中的故障排除任务是确定原因和 更正材料切换失败。E84 详细分析 控制信号有助于确定 切换失败。
GCI EMS 持续显示和记录 E84 信号状态 2 到 4 个负载端口，具体取决于配置。它组织 在每日日志文件中记录数据，便于访问特定的 Handoff 录音。强大的搜索程序允许作员列出 指定时间内给定负载端口的所有失败切换 窗。
特征
- 实时显示 2 至 4 个负载端口的 E84 信号转换
- 将 E84 信号转换记录到每日日志文件中
- 强大的搜索日志功能，可查找特定 E84 切换序列的时序详细信息
- 使用 Zone Summary 对单个 E84 切换序列进行详细的时序分析
- 每日日志文件的回放分析模式
- 错误分析模式，用于在每日日志文件中定位失败的切换序列
- Measure Elapsed Time 分析工具
- 缩放显示分析工具
- 以 Windows 位图格式导出图形显示
- 以表格文本格式导出记录的数据
- 当与 PC 的通信中断时，E84 事件将记录到 DLD 上的电池供电 RAM 中

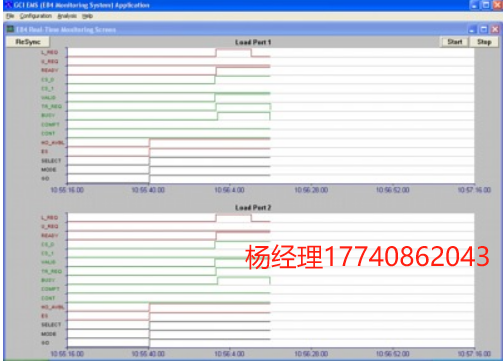

实时观察 E84 信号转换。默认 EMS 屏幕显示 实时显示 2 至 4 个负载端口的所有 E84 信号电平。选择 当加载端口变为 不可用于切换（HO_AVBL信号关闭）。

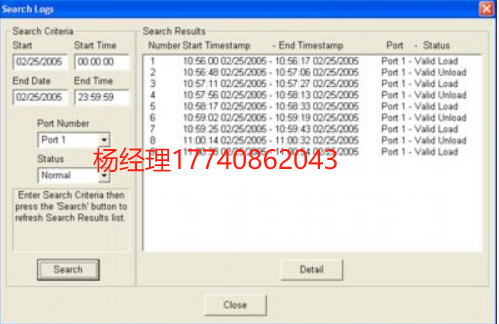

使用搜索日志搜索特定的 E84 切换尝试 特征。选择日期和时间范围、所需的装货港以及 切换类型（成功或失败）和匹配的 E84 列表 此时将显示 handoff attempts。选择所需的 E84 切换尝试， ，然后按 Detail 选项按钮以显示详细的 E84 切换 状态（如下所述）。

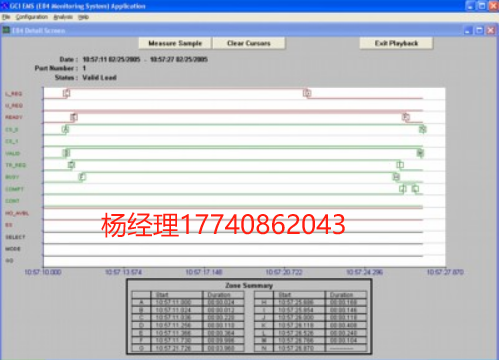

使用 Search Logs 功能选择 E84 切换序列，然后 显示 E84 计时详细信息。此屏幕显示所有关联的 E84 事件 替换为选定的 handoff。边界区域（由 E84-0304 定义 Specification） 标记在 timing chart 上。A 边界区域摘要 ，包括每个区域的开始时间戳和持续时间。 可以使用 Measure Sample 执行其他时序分析 工具。
系统组件
- 运行 Windows XP Professional 的笔记本电脑，预装并配置了 E84 监控系统应用程序软件
- 对于配置的每个加载端口（2 到 4）：
- 1 个 GCI 数据记录设备 （DLD – P/N GCI06001）
- 1 个 5 米 GCI E84 光纤收发器 （P/N GCI04002-5m）
- 一根 15′ 9 针串行通信电缆 （P/N GC72802015）
- 一根 USB 转串口转换器电缆 （P/N SW-1301）
- PC Guardian 安全电缆 （P/N 2900-95）
- USB 鼠标 （X800898）
- 印刷版用户手册
- 备份安装 CD-ROM
