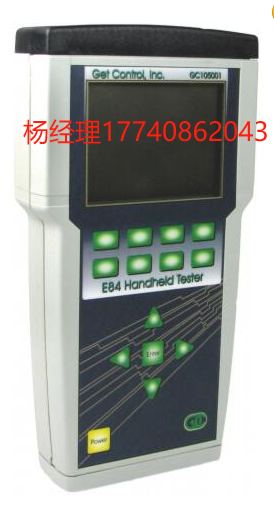

Get Control E84 手持式测试仪 E84 HHT
E84 手持式测试仪 （E84 HHT） 是可用于快速测试的最有效工具， 排除故障并解决 E84 问题。这款独立的电池供电工具集成了 E84 仿真器中提供业界领先的自动加载和卸载例程。它包含一个 快速找到 E84 问题答案的行业第一数量：
- 每个 E84 信号的电压和电流测量
- 自动光收发信机测试
- 使用 GCI E84 DLD 和 RJ-11 光收发器实时显示 E84 通信
GCI 的 E84 HHT 是用于 E84 维护、故障排除和安装的便携式解决方案 应用。它是一个集成的 E84 测试工具，具有实时信号显示、电压和电流 测量和测试结果存储在一台易于使用的仪器中。使用 E84 HHT 快速查找 E84 接口问题的答案。
其 SD 卡接口允许保存测试结果并将其传输到 PC 以供进一步分析。这 界面增强了结果存储的组织，并简化了将结果传输到 PC 的过程，以便 详细分析。测试结果以格式化的 ASCII 文本文件形式存储，并兼容二进制格式 采用业界领先的 GCI E84 分析应用程序。查看记录的 E84 信号的时序图 使用 E84 HHT 的标准负载和卸载循环测试。
由于 E84 I/O 信号的数量及其集电极开路逻辑，标准仪表测量不会 提供足够的详细信息来确定 E84 故障原因。导致 E84 接口问题的信号异常是最好的 使用 E84 HHT 提供的模拟电压和电流测量进行检查。
由 GCI E84 仿真器提供的行业标准 E84 测试套件也已添加到 E84 HHT 中。现在，作员可以在故障排除环境中运行相同系列的测试 在工具验收测试期间使用。
特征
- 菜单驱动界面
- 内部 IR 收发器
- 支持外部 IR 收发器
- 每个 E84 信号的电压和电流显示
- 自动主动和被动负载和卸载测试
- 通过 I/O 监控手动控制每个 E84 输出
- 自动 IR 收发器测试
- 连接到 GCI E84 DLD 或 RJ-11 光纤收发器时实时显示信号
- GCI E84 仿真器测试套件
- 将测试结果保存到 SD 卡
- 根据工艺工具 ID 组织测试结果
- 将数据从 GCI E84 DLD 上传到 SD 卡
- 轻松将保存的数据和记录的 DLD 数据传输到 PC
- 使用 GCI E84 分析应用程序分析数据
- 内置时钟和日历
- 可充电电池
- 固件可现场升级
规格
- 内置符合 E84 标准的 IR 收发器
- 有源和无源电气 E84 接口
- DB-25 公头（有源）和 DB-25 母头（无源）端接
- 自足式可充电电池
- SD 卡接口
- RS-232 串行通信接口
- 9.3 英寸 × 4.9 英寸 × 1.6 英寸（236 毫米× 125 毫米× 41 毫米）
包装内容
- GCI E84 手持式测试仪
- 2 GB SD 闪存卡
- 15′ 公对母 DB-25 电缆
- +15 VDC 壁式电源 （120 VAC）
- GCI 手持式测试仪用户手册
测试
加载/卸载测试
使用内部 IR 执行负载和卸载测试，以重新创建 E84 故障。或者，使用外部 IR 如果 IR 通信距离超出内部 IR 的一米范围，则设备。
E84 HHT 随着切换作的进行实时绘制 E84 信号。它会提示 FOUP （Load） 或移除 FOUP （Unload） 并同时显示倒数计时器。
存储到 SD 卡的测试结果包括测试设置详细信息（TA 和 TP 定时器设置、循环类型）、测试 完成状态和实时图表。使用 E84 分析应用程序对 时间图。
光收发信机测试
将光纤收发器连接到 E84 HHT 并执行红外收发器测试以隔离 E84 故障 收发器或工艺工具。
IR 收发器测试独立验证每个光收发器信号并生成摘要报告。 还可以显示每个信号的电压和电流测量值，包括 On 和 Off 状态。
失效分析包括信号之间短路测试、信号与接地之间短路测试以及测试 对于打开的信号。
存储到 SD 卡的测试结果包括所有电压和电流测量、模式测试结果和 格式化 ASCII 文本文件中的故障分析错误消息。
电压/电流测量
将 E84 HHT 直接连接到工艺工具的 E84 控制器，以测量和显示 E84 接口 电压水平。显示所有 E84 I/O 信号，包括信号名称、引脚分配、I/O 编号和 DC 电压测量。测量值实时显示。
使用单个选项按钮在电压和电流测量显示之间切换。
选择手动模式以更改 E84 HHT 的输出状态，并监控工艺工具的响应。
将 E84 接口当前状态的测量值保存到 SD 卡。保存的测试结果包括所有 所有 E84 I/O 信号的电压和电流测量。
测试结果组织
存储在 SD 卡上的测试结果按工艺工具 ID 进行组织。每个工艺工具都带有 8 字符 ID 标签。可以输入详细的工艺刀具信息来识别单个刀具。流程工具 ID 和信息记录可以在 PC 上使用标准文本编辑器（记事本®）创建/编辑并保存到 SD 卡。可以使用 E84 HHT 的软键界面在 FAB 中创建新的工具 ID 标签。
可以使用 SD 卡轻松将测试结果传输到 PC。测试结果井然有序 作为标准 Windows® 文件夹结构中的单个文件。大多数结果文件都可以使用文本打开 编辑器或导入到文字处理器中以生成报告。一些文件 （循环测试、手动控制 带状图）可以使用 GCI 的 E84 分析应用程序进行查看。
