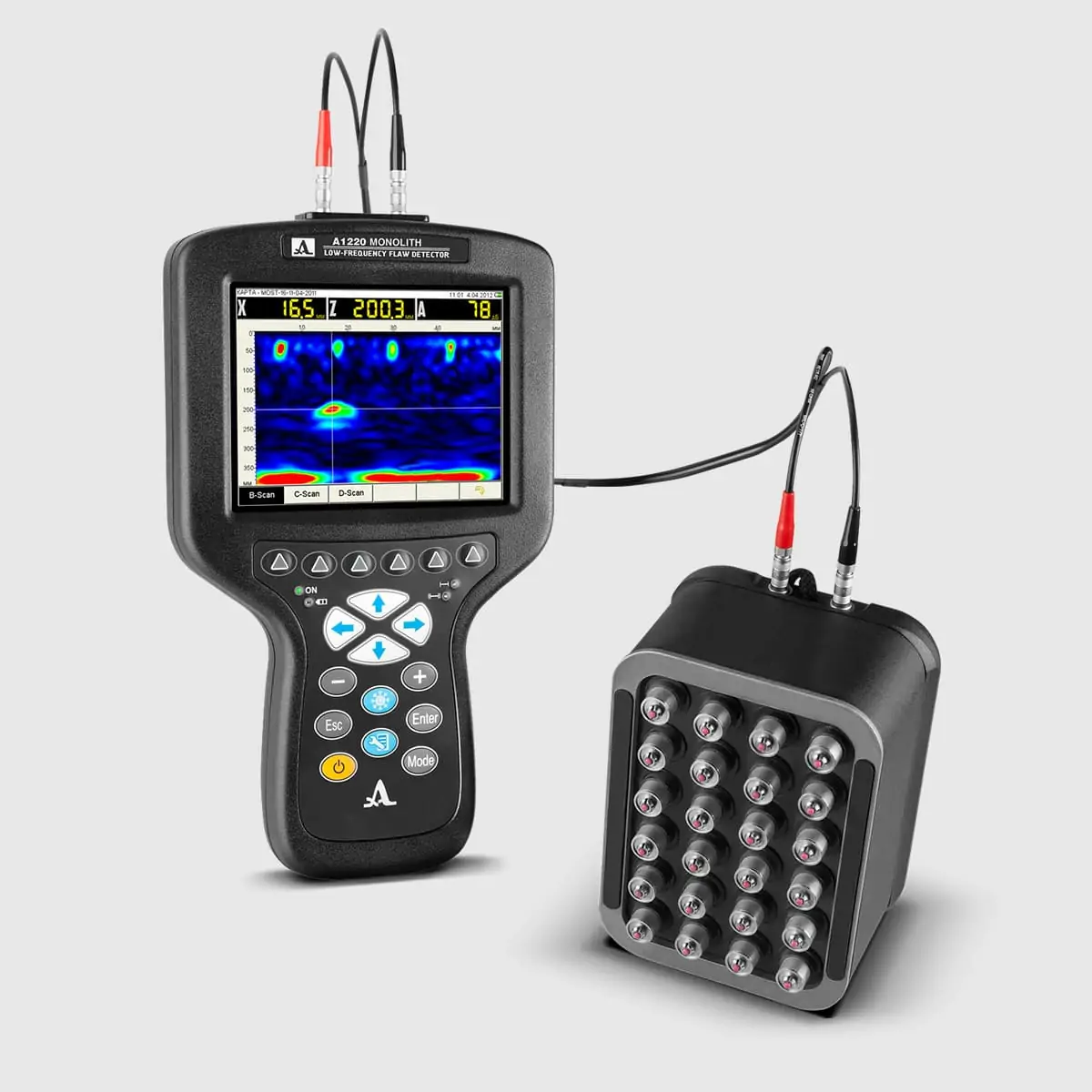

EyeCon是一种便携式手持仪器，单通道脉冲回波测试仪，用于缺陷检测和厚度测量。通过附加的传感器，EyeCon 还可用于传统的超声波脉冲速度测量。EyeCon基于超声波发射接收方法，使用由一组干点接触（DPC）传感器组成的天线，将剪切波发射到混凝土中。4×6 传感器阵列由计算机控制，记录的数据经过分析后生成天线下方横截面内反射界面的二维图像。从测试对象的二维表面扫描中获得的一系列二维图像被传输到装有 IntroView 成像软件的计算机中。该软件可以将二维切片组合成测试对象的三维图像。然后可以对三维图像进行操作以解释测试结果。
作为脉冲回波测试仪：
厚度测量
混凝土构件中孔隙和蜂窝的检测
灌浆钢筋束管道中空隙的检测
检测覆盖层和维修中的不良粘合质量
分层检测
检测隧道衬砌后面和地面板下方缺乏支撑。
作为超声波脉冲速度测试仪：
评估结构构件内混凝土的均匀性
推断是否存在空隙和裂缝
估算表面开口裂纹的深度
估计恶化的严重程度
估算火灾受损混凝土的深度
评估裂纹修复的有效性
利用钻孔岩芯识别异常区域进行侵入性取样
估算早期力量（具有项目特定相关性）
技术参数
带耐磨陶瓷尖端的干点接触横波换能器
弹簧加载4 x 6换能器天线阵列
25至250 kHz工作频率范围
标称变频器=50 kHz
超声波速度范围：1000至10000米/秒
电子单元尺寸：260×153×43毫米
电子单元重量：0.8kg
天线阵尺寸：139×105×89毫米
天线阵重量：1.1kg
检测深度：10至600毫米（取决于混凝土质量、构件尺寸和钢筋数量）
TFT（640 x 480）彩色屏幕
11.2V可充电电池，8小时使用寿命
USB 2.0接口
内存中A扫描的最大数量=200
防护等级IP54
使用IntroView软件进行三维断层扫描显示
操作条件：-20°C至45°C，相对湿度<95%
缺陷深度误差，mm，其中H为测量深度=±（0.1∙H+5）
待检测的最小缺陷直径：30毫米
MAP模式下的最大面积=2平方米
