立陶宛Geola Digital Color Photopolymer Bayfol® HX 200全息膜
李经理：17317355928
Geola Digital Bayfol® HX 200 是一种光敏、自显影的光聚合薄膜，可用于制作相位全息图和体积传输全息图。
Geola Digital Bayfol® HX 200可以在可见光谱波长范围440 nm到680 nm内用适当的激光记录。对于全息图的形成，不需要进一步的后处理，例如既不需要湿处理也不需要热处理。

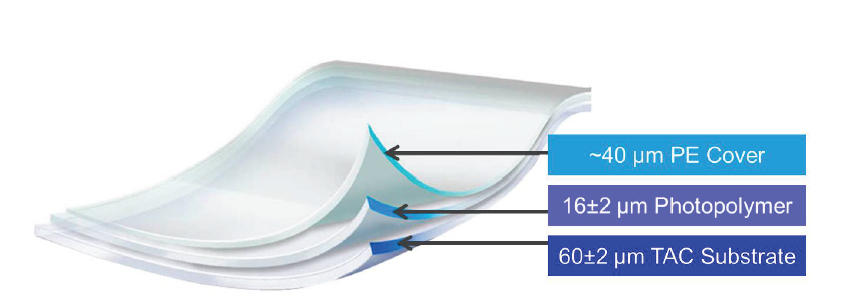

Geola Digital Bayfol® HX 200 由三层结构组成，依次为基板、光敏光聚合物和保护盖膜。基板是三醋酸纤维膜（TAC），保护盖是聚乙烯膜（PE）。保护盖膜可以从光聚合物上揭开。
该产品能够用于各种类型的体全息图。
大约激光脉冲剂量：
| λ = 633 纳米 | 约15 mJ/cm² |
| λ = 532 纳米 | 约20 mJ/cm² |
| λ = 457 纳米 | 约25 mJ/cm² |
未记录光聚合物膜的传输光谱
Geola Digital Color Photopolymer Bayfol® HX 200全息膜数据
| 一般性质 | |||
| 特性 | 数值 | 计量单位 | 方法 |
| 典型基板厚度 | 60 ± 2 | 微米 | 根据ISO 4593标准，23°C |
| 典型光聚合物厚度 | 16 ± 2 | 微米 | 白光 干涉仪 |
| 典型覆盖层厚度 | 40 | 微米 | 根据ISO 4593标准，23°C |
| 带盖箔的密度 | 1.15 | 克/厘米3 | ISO 1183，20°C， 方法C |
| 光学性质 | |||
| 透射率（未记录的胶片，无盖箔） | 查看上面的频谱 | 输入：% | 美国材料与试验协会标准 E 01348 |
| 雾气（紫外线固化后2）） | < 2 | 输入：% | 美国材料与试验协会标准 D 1003 |
| 折射率 nD 基底 | 1.485 | 棱镜耦合器 | |
| 光聚合物的折射率nD （未记录） | 1.500 | 棱镜耦合器 | |
| 光聚合物的折射率 nD （经过 UV 洗涤固化2）） | 1.505 | 棱镜耦合器 | |
| 全息特性：Denisyuk全息图性能数据3) | |||
| 光谱衍射效率 η | > 95 | 输入：% | ISO 17901-1，通过零级透射波的透射率 |
| 光谱带宽 （半最大宽度） | ˜ 15 | 输入：nm | ISO 17901-1，通过零级透射波的透射率 |
| 记录剂量 （需要达到上述值） | ˜ 30 | 毫焦耳/平方厘米2 | 记录波长： λ = 532 nm; 功率密度： PR= 4.6 mW/cm2 |
| 全息特性：反射全息图性能数据4) | |||
| 最大折射率调制Δn1 每个记录波长λ | ISO 17901-2 | ||
| λ = 633 纳米 | > 0.03 | ||
| λ = 532 纳米 | > 0.03 | ||
| λ = 457 纳米 | > 0.03 | ||
| 典型记录剂量以实现上述Δn1 值 | ISO 17901-2 | ||
| λ = 633 纳米 | ˜ 15 | 毫焦耳/平方厘米2 | 应用总剂量 |
| λ = 532 纳米 | ˜ 20 | 毫焦耳/平方厘米2 | 应用总剂量 |
| λ = 457 纳米 | ˜ 25 | 毫焦耳/平方厘米2 | 应用总剂量 |
| 收缩和光谱偏移 | |||
| 有效厚度收缩 （记录后和UV漫光固化2）） | ˜ 1.4 | 输入：% | 反射全息图 |
| 光谱偏移（记录后和紫外线漫射固化2）） | ˜ -8 | 输入：nm | Denisyuk全息图： 记录和重构之间的波长偏差 |
