自 1986 年以来，Fresnel Technologies 一直为 IR、NIR 和可见光波长的聚合物光学器件提供金刚石车削和注塑成型、CNC 加工、工具和计量。FTI 拥有大批量生产具有亚微米特征的模制光学元件的专业知识。

标准PIR透镜和透镜阵列

XX1.2GI12VX 系列

焦距：1.2″ (30.5mm)

向下倾斜：12°

Fresnel Technologies 的 XX 1.2 GI 12 VX 系列透镜阵列旨在用于被动红外运动探测器设备。它们经过优化，适用于双元件热电探测器。通常，这些透镜阵列的沟槽面朝向热电探测器，并在探测器的敏感区域周围以 1.2 英寸（30.5 毫米）的半径弯曲（见图 1）。在这种情况下，探测器和透镜阵列应向下倾斜 12 度角，适用于大多数类型。探测器的位置应距上边缘 0.810 英寸（20.6 毫米），并且左右居中（见图 2）。

透镜阵列的总体尺寸为：高度 1.677 ” ± 0.010 “（42.6 毫米 ± 0.3 毫米），宽度 2.402 ” ± 0.010 “（61 毫米 ± 0.3 毫米），厚度 0.015 ” ± 0.004 “（0.38 毫米 ± 0.1 毫米）。边框宽度约为 1/8 英寸（3 毫米）。居中误差控制在 0.015 “（0.38 毫米）以内。

Fresnel Technologies, Inc. 是领先的 Fresnel 透镜阵列制造商。我们在新型透镜和材料的研发方面引领行业，推动被动红外运动检测技术的进步。自 1976 年以来，我们的透镜和透镜阵列已被广泛应用于使用折射光学的多数被动红外设备中。我们的质量标准在行业中处于最高水平，表面处理和内含物的质量确保在 3 英尺（1 米）距离下在普通光照条件下无法看到任何缺陷。我们的产品没有任何功能性缺陷。

我们的 POLY IR® 红外传输材料在 8 至 14 微米波段的刚性和透过率方面是目前最优秀的。主动透镜段采用我们著名的专有 LODIFF® 透镜图案制造。XX 1.2 GI 12 VX 系列的每个设计均已申请专利或正在申请中。

该系列的成员如下：

WIDE ANGLE ARRAYS

WA 1.2 GI 12 V1

WA 1.2 GI 12 V2

WA 1.2 GI 12 V3

WA 1.2 GI 12 V4

WA 1.2 GI 12 V5

DENSE WIDE ANGLE ARRAYS

DWA 1.2 GI 12 V1

DWA 1.2 GI 12 V2

ANIMAL ALLEY ARRAYS

AA 1.2 GI 12 V1

AA 1.2 GI V1

AA 1.2 GI V2

AA 1.2 GI V3

EXTRA WIDE ANGLE ARRAYS

EWA 1.2 GI 12 V1

EWA 1.2 GI 12 V2

EWA 1.2 GI 12 V3

LONG RANGE ARRAYS

LR 1.2 GI 12 V1

LR 1.2 GI 12 V2

LR 1.2 GI 12 V3

PET IMMUNE ARRAYS

WP 1.2 GI 12 V1

EWP 1.2 GI V1

VERTICAL BARRIER ARRAYS

VB 1.2 GI V1

VB 1.2 GI V2

VB 1.2 GI 12 V1

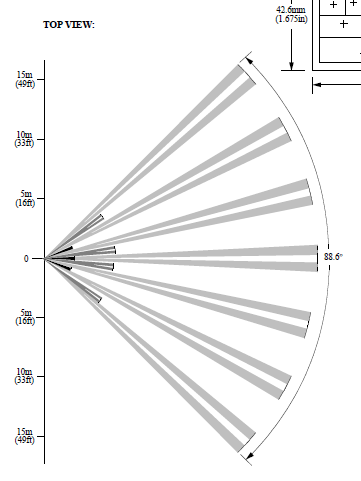

图 3-30 展示了各个透镜阵列的区域模式。这些图假设使用一个具有 110° 上下和左右覆盖范围的双元件探测器，放大器增益约为 5000，动物走道透镜阵列的安装高度为 3.3 英尺（1 米），其他阵列的安装高度为 6.8 英尺（2.1 米），所有阵列除动物走道透镜阵列外，均具有 12° 的倾斜角度。AA 1.2 GI 12 V1 设计用于从地面 3.3 英尺（1 米）处安装，且保持 12° 向下倾斜。AA 1.2 GI V1 和 AA 1.2 GI V2 设计用于从地面 3.3 英尺（1 米）处安装，安装时不倾斜，但在正常安装高度 6.8 英尺（2.1 米）时，倾斜 12° 向下。AA 1.2 GI V3 设计用于从地面 3.3 英尺（1 米）处安装，且在任何安装高度下均不向下倾斜。VB 1.2 GI V2 的配置适用于门附近的人员探测，其中探测器安装时朝向地面。

如果您希望将 XX 1.2 GI 12 VX 系列透镜阵列用于其他倾斜角度，您应根据所需的角度调整探测器的位置：每减少 1°，将探测器向上移动 0.021 英寸（0.53 毫米）；每增加 1°，则向下移动相同的量。上述提到的动物走道透镜阵列已按指定角度设计，因此不需要进行这种调整。

其他配置（如光滑面朝向探测器、以其他半径弯曲、以其他角度倾斜等）也可以使用，但图 3-21 所示的区域模式将不适用。例如，图 24-29 展示了一些 XX 1.2 GI 12 VX 系列透镜阵列，弯曲半径为 1.2 英寸，但未倾斜 12°，还有一些展示了它们保持平放的情况。更多示例可根据请求提供。

注意：此图显示了当透镜阵列保持平放，并且距离探测器 1.2 英寸（30.5 毫米）时，所产生的区域模式。在这种情况下，阵列没有向下倾斜，且探测器的中心线距离上边缘顶部边框 0.81 英寸（20.6 毫米）。
