Polymer Aspheres 聚合物非球面透镜
Fresnel Technologies 的聚合物非球面透镜非常适合原型制作和开发，以及集成到生产系统中。非球面不存在球面像差，是适用于聚光透镜、LED 准直器、成像、数字检测聚焦等多种用途的出色光学器件。
用于可见光、近红外和紫外光应用的聚合物非球面透镜
FTI的聚合物非球面适合标准 ½” 和 1” 镜头座，设计用于无穷远和焦距的共轭，具有相对较窄的视野，可以购买未镀膜或具有宽带可见或近红外减反射 (AR ）涂料。可提供特定波长或范围的定制涂层。
命名键 示例:
ASP[非球面]-PCX[平凸]-0.5[英寸安装尺寸]-0.5P[英寸焦距，正]-PMMA[材料] (例如ASP-PCX-0.5-0.5聚甲基丙烯酸甲酯)；DCX =双凸

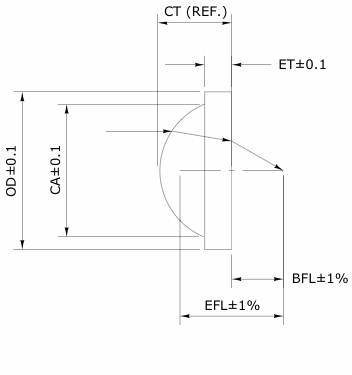

PCX透镜的安装尺寸:
外径:外径
CA:透明光圈
CT:中心厚度
ET:边缘厚度
有效焦距
BFL:后焦距
外径镜片:
1/2英寸(12.7毫米)外径的镜片的CA均为0.450英寸(11.4毫米)。1英寸(25.4毫米)外径的镜片的CA均为0.940英寸(23.9毫米)。透镜由丙烯酸(PMMA)制成，折射率n = 1.49，阿贝数VD= 61.4，并表现出低双折射。典型的表面形状公差是P-V < 3 m，主要是功率。典型的表面光洁度是RMS < 5 nm。定心保持在小于50米
| 零件号 | 焦距 | F/＃ | 厚度 | ||
|---|---|---|---|---|---|
| 有效的 | 后焦距 | 中心 | 边缘 | ||
| ASP-DCX-0.5-0.25P-PMMA | 0.25 英寸 （6.4 毫米） | 0.16″ (4.0 毫米) | 0.5 | 0.269 英寸 （6.83 毫米） | 0.079″ (2.0 毫米) |
| ASP-DCX-0.5-0.375P-PMMA | 0.375 英寸 （9.5 毫米） | 0.25 英寸 （6.4 毫米） | 0.75 | 0.240 英寸 （6.10 毫米） | 0.079″ (2.0 毫米) |
| ASP-PCX-0.5-0.5P-PMMA | 0.5 英寸 （12.7 毫米） | 0.37 英寸 （9.4 毫米） | 1个 | 0.194 英寸 （4.92 毫米） | 0.079″ (2.0 毫米) |
| ASP-PCX-0.5-1.0P-PMMA | 1.0 英寸 （25.4 毫米） | 0.91 英寸 （23.2 毫米） | 2个 | 0.131 英寸 （3.34 毫米） | 0.079″ (2.0 毫米) |
| ASP-PCX-0.5-2.0P-PMMA | 2.0 英寸 （50.8 毫米） | 1.93 英寸 （49.0 毫米） | 4个 | 0.105 英寸 （2.66 毫米） | 0.079″ (2.0 毫米) |
| ASP-PCX-0.5-3.0P-PMMA | 3.0 英寸 （76.2 毫米） | 2.94 英寸 （74.6 毫米） | 6个 | 0.096″ (2.44 毫米) | 0.079″ (2.0 毫米) |
| ASP-PCX-0.5-4.0P-PMMA | 4.0 英寸 （102 毫米） | 3.94 英寸 （100.1 毫米） | 8个 | 0.092″ (2.33 毫米) | 0.079″ (2.0 毫米) |
| ASP-PCX-0.5-5.0P-PMMA | 5.0 英寸 （127 毫米） | 4.94 英寸 （125.5 毫米） | 10 | 0.089″ (2.26 毫米) | 0.079″ (2.0 毫米) |
| ASP-DCX-1.0-0.5P-PMMA | 0.5 英寸 （12.7 毫米） | 0.316″ (8.0 毫米) | 0.5 | 0.538″ (13.67 毫米) | 0.157″ (4.0 毫米) |
| ASP-DCX-1.0-0.75P-PMMA | 0.75 英寸 （19.1 毫米） | 0.50″ (12.7 毫米) | 0.75 | 0.481 英寸 （12.22 毫米） | 0.157″ (4.0 毫米) |
| ASP-PCX-1.0-1.0P-PMMA | 1.0 英寸 （25.4 毫米） | 0.72 英寸 （18.4 毫米） | 1个 | 0.413 英寸 （10.48 毫米） | 0.157″ (4.0 毫米) |
| ASP-PCX-1.0-2.0P-PMMA | 2.0 英寸 （50.8 毫米） | 1.82 英寸 （46.2 毫米） | 2个 | 0.274 英寸 （6.95 毫米） | 0.157″ (4.0 毫米) |
| ASP-PCX-1.0-4.0P-PMMA | 4.0 英寸 （102 毫米） | 3.86 英寸 （98.0 毫米） | 4个 | 0.215 英寸 （5.45 毫米） | 0.157″ (4.0 毫米) |
| ASP-PCX-1.0-6.0P-PMMA | 6.0 英寸 （152 毫米） | 5.87 英寸 （149.1 毫米） | 6个 | 0.195 英寸 （4.96 毫米） | 0.157″ (4.0 毫米) |
| ASP-PCX-1.0-8.0P-PMMA | 8.0 英寸 （203 毫米） | 7.88 英寸 （200.1 毫米） | 8个 | 0.186 英寸 （4.72 毫米） | 0.157″ (4.0 毫米) |
| ASP-PCX-1.0-10.0P-PMMA | 10.0 英寸 （254 毫米） | 9.88″ (251.0 毫米) | 10 | 0.180 英寸 （4.58 毫米） | 0.157″ (4.0 毫米) |
