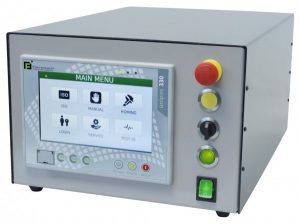

Föhrenbach,CNC,连续路径控制,unipos 330,用于搬运、装配技术、线性机器人的多功能控制单元
unipos 330是一个通用的模块化CNC控制器，最多可用于4个轴(伺服或步进电机或hrenbach直接驱动)。由于集成的PLC，可以实现许多不同的应用，例如机械构造、自动化技术、机床和特殊应用。
根据设计，步进电机或伺服电机被用作轴驱动。当然，也可以驱动hrenbach直接驱动级(线性和扭矩电机)。
带有LINUX操作系统的集成式平板电脑允许使用基于ISO的g代码对您的应用程序进行方便的NC编程。
功能:
- 多达4轴的连续路径控制(带伺服或步进电机，或直接驱动)
- 使用g代码进行数控编程
- 处理器:32位微控制器，400 MHz，不带风扇
- 7英寸触摸屏，分辨率:800 x 480 DPI，TFT彩色
- 3个可自由编程的按键
- 正面有USB接口

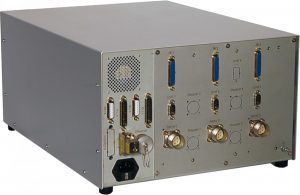

- 后部的网络连接
- 通过外部PC进行远程维护
- 集成紧急停止SIL3，紧急停止电路-后侧连接器
- 可选主轴控制
- 可选带手动控制单元
unipos 330伺服系统:
- 设备中集成了多达3个伺服控制器
- 电机类型:交流伺服电机、弗林巴赫直接驱动
- DC总线链路电压:325 V
- 标称电流/轴:3 A
- 峰值电流/轴:9 A
- 反馈:
- 旋变器、1Vss-SinCos、增量编码器、EnDat2.1、EnDat2.2、HIPERFACE、BiSS-C编码器
unipos 330 SMI
- 设备中集成了多达4个放大器
- 适用于步进电机
- unipos 330 SMI集成式电机的电源
- 1-2轴SMI 48 VDC /最大值。10 A
- 3-4轴SMI最大48 VDC。20安
- 最大值每个放大器5.5 A
通信/接口
- 24x数字输入PNP (24 VDC)，16x数字输出(24 VDC，1 A，最大总电流。8 A)在子D连接器上可用
- 1个以太网端口10/100 Base-T(外壳后侧)
- 1个USB 2.0接口(正面)
- ModBus
编程；编排
- 根据DIN 66025使用通用DIN命令(g代码)编程
- m函数
- 计算和逻辑功能
- 间接编程
外壳
- 尺寸:(WxHxD) 345x220x450毫米(背面不带电缆盖)
- 连接:最大230伏交流电压。2200瓦
- 后侧的电源插头
- 防护等级:IP 20
- 可选为19英寸机架的模块
