德国Flucon,CGS 在线曝气仪,核心元件是同轴测量管,螺杆原位传感器,适用于所有非导电类型的液体,可用于主流、旁路或原位测量

CGS 在线曝气仪

CGS 传感器类型：

• 标准 Dash-6 传感器（高达 5 升/分钟和旁路）
• 更大的 1 英寸传感器（高达 200 升/分钟）
• 3/4“ 原位传感器（2025 年新增）

曝气测量从未如此简单。

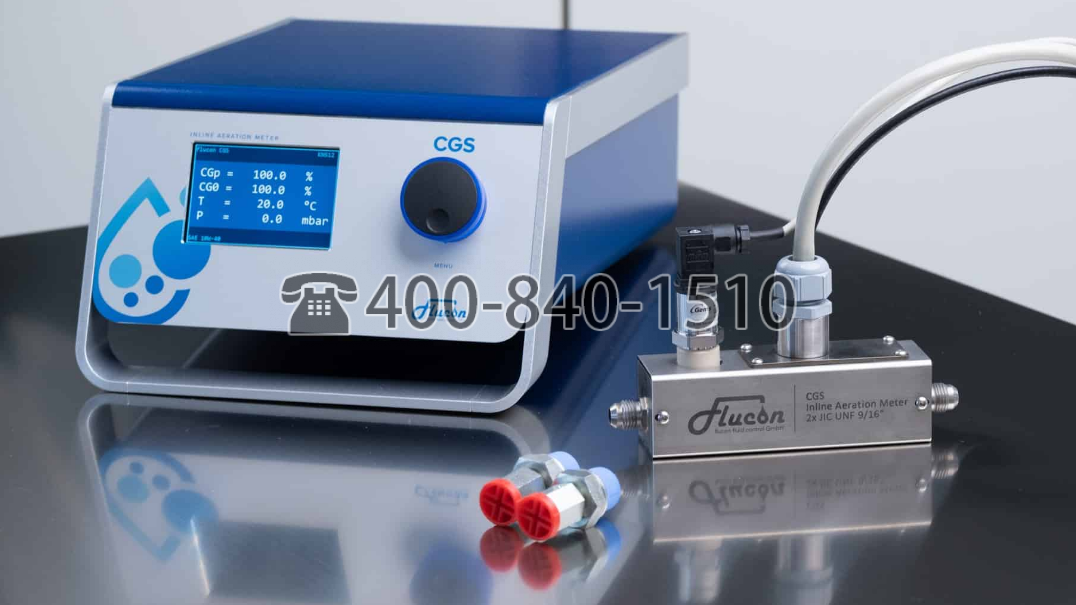

我们的 CGS（Concentration Gas System）在线曝气仪的核心元件是同轴测量管或可选的螺杆原位传感器，没有任何机械运动部件。

两相流中曝气百分比（空隙分数或气体浓度 CG）的测定基于一种创新程序，与放射性核素、X 射线、科里奥利或超声波方法等方法相比，无论气泡大小，在 0.00 vol% 和 100.00 vol% 夹带气体之间都是无危险且始终准确的。

与未充气介质相比，CGS 测量可变频率下流体导纳率（复阻抗）的变化，在气体浓度的所有应用领域都具有决定性的优势。无论是发动机、齿轮箱或液压机械中的油曝气、发泡粘合剂还是充气食品：我们的 CGS 是解决几乎所有流体中气体问题的完美工具。

CGS 可用于主流或旁路组件。其测量原理可自由扩展，这使我们能够根据需要为您的特定工艺条件提供量身定制的定制传感器。

CGS 的另一个优点是其高分辨率。无论您的气相分布均匀，有细小的微气泡或“气塞”，以及油中夹带的较大气穴：我们的系统都可以让您获得准确的气体含量测量，而不受两相混合物的物理形式和流动条件的影响。

得益于在线传感器的集成压力传感器，您始终可以通过额外的归一化 CG0 值来比较结果，该值根据活气浓度 CGp 确定大气压下的曝气水平。

CGS 的主要功能

• 紧凑、无磨损、高精度的流体曝气仪，适用于在线或原位安装
• 连续显示流动或停滞流体中未溶解气体的曝气水平/浓度
• 从 0.00 到 100.00 vol% 的曝气量持续高精度（精度：+/- 0.10 vol%）
• 在线或原位气相浓度测量，无需任何机械移动部件
• 适用于所有非导电类型的液体，如矿物和合成发动机油、ATF、液压油等（比电导率< 600 nS/m）
• 可用于主流、旁路或原位测量
• 完全可升级的测量原理：不同流量提供不同尺寸的传感器
• 无损、无危险测量，不受流动类型和方向的影响
• 用于在线测量的集成温度和压力测量
• 实时读取温度、压力、CGp（测量压力下的当前压缩气体浓度）、CG0（大气压下的气体浓度归一化值）
• 由于对大气压下的标称化等效气体浓度进行追溯核算而得出的比较结果
• 快速测量速率（提供 1 Hz 和 10 Hz 版本）
• 简单直观的作
• 便携式设备（可用于 110-240 V AC 或 9-36 V DC）
• 标准数字接口（RS-232，适用于 USB），可选择连接到 Windows PC
• 包括直观的 PC 软件
• 所有测量值的模拟输出（4…20 mA 或 0…10 V）

应用
领域

CGS 的标准传感器配备了两个 UNF 9/16“ 连接器和 3/8” 适配器，因此可以轻松集成到您的流体回路中。由于对流体中的体积气体浓度进行连续在线测量，我们的系统提供了新的可能性，例如用于连续在线监测液压管道、内燃机、涡轮增压器或齿轮箱中的油曝气，或优化充气粘合剂的应用。

此外，CGS曝气仪还可以作为控制单元应用于需要气体含量作为重要质量特征的技术生产领域，或系统地引入气体可以降低生产成本的领域。

以下应用领域总结了 CGS 的多功能性：

• 在线实时数据
  调查和控制油泵、电机、涡轮增压器或齿轮箱设计的油曝气重要标准。

• 优化机器和机器零件
  设计新的机器元件，减少油充气。

• 优化流体开发
  开发具有优化曝气和脱气行为的流体。

• 过程调查和控制
  优化充气液和粘合剂应用的过程。

组成

CGS 在线曝气仪仅由两个组件组成：一方面是带有三个集成传感器（CG 传感器、PT100 温度传感器和压力传感器）的测量管，另一方面是电子单元中的相应控制和评估系统。

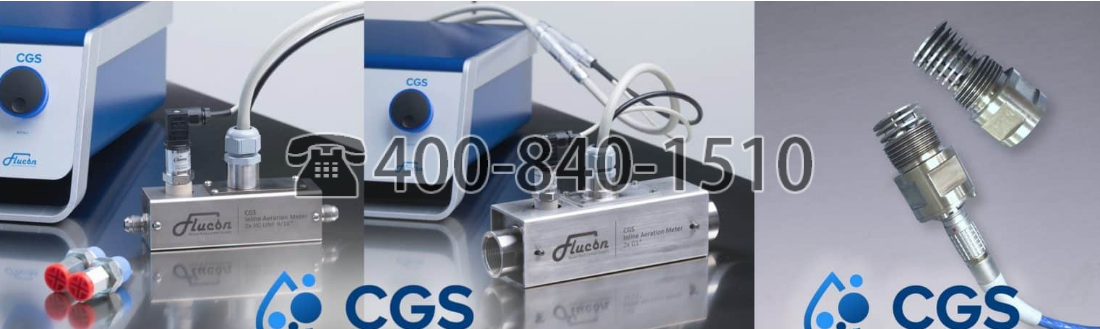

CGS传感器

标准传感器的两端（左图）都配备了 UNF 9/16“-Dash 6 连接器，可适应 3/8” 或任何其他标准配件，以简化测量仪器在流体回路中的安装。标准传感器适用于 0.5 – 5 升/分钟（< 1.3 加仑/分钟）的主流安装。如果您的应用具有更高的流速，我们建议使用可选的旁路安装套件进行旁路安装。

如果采用更高流速的主流测量是首选，flucon 还提供更大的 1 英寸传感器，流量高达 200 升/分钟（图，中）。此外，我们可以制造适用于任何给定流量的定制传感器。

作为我们的最新创新，我们设计了一种小型化的 3/4 英寸旋入式原位传感器（右图）。这允许以最小的浸入深度进行原位曝气测量，例如在电驱动装置的油底壳中。

CGS设备

电子单元有不同类型的外壳可供选择：作为带有可分离 LEMO 连接器的铝制桌面外壳（图左）的替代品，我们提供了用于移动使用的小型紧凑型外壳（图，中），以及专为控制柜安装而设计的带端子的大型塑料外壳（图，右）。

每个 CGS 设备都适用于 110-240 V 交流和 9-36 V 直流电源。因此，车载应用，例如使用 12 V 电池电源，也可以轻松实现。

作您的 CGS 仪器

每个 CGS 都可以在独立模式下使用，也可以通过 USB 或 RS-232 与 Windows 计算机一起作。随附的强大 fluconCGS 软件允许您记录和解释您的测试。如果需要，它还将帮助我们的团队为您的发现提供支持。

流体校准

曝气测量的入门非常简单：在初始作之前，CGS 需要使用您的特定油进行流体校准。这应该在过程的整个温度范围内完成，建议的额外温度范围为 +/- 10°C。对于使用多种油进行测试，CGS 提供了一个流体列表，可让您节省多达 20 种不同的物质。这使您可以使用 davice 菜单或软件快速切换保存的参数，例如，在包含不同类型油的另一个测试台上使用传感器时。

为了使流体校准更容易，我们提供了一个可选的流体恒温器，由 CGS 设备控制。
