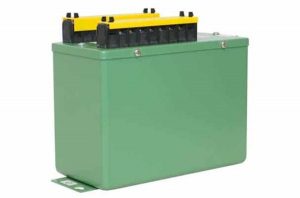

Var / VarHour传感器型号＃VGH
规格书：
输入
电压：在数据表见表
：当前在数据表见表
频率范围： GH 58-62Hz VGH 60Hz的
可选50赫兹： GH 48-52Hz VGH为50Hz
功率因数：任何
负担
电压：0.1VA /相
电流：0.28VA /相
过载
电压（续）：
150V范围：175V
300V范围：350V
600V范围：600V
电流（续）： 5A范围：2 X FS
10A范围：2 X FS
20A范围：FS
瞬态：所有范围
50A：10秒/小时
250A：1秒/小时
介电测试…。（输入/输出/外壳）： 1800Vac（RMS）
浪涌：承受IEEE SWC测试
输出值
VGH：+ =滞后/ – =领先
精度：±0.2％Rdg。±0.05％FS，
包括电压，电流，负载和功率因数的综合影响
继电器： A型（SPST，常开）：120Vac，0.5A
触点闭合持续时间：200毫秒
选项T：脉冲：5V TTL兼容脉冲
脉冲持续时间：200毫秒
选项H：形式C（SPDT）：120Vac，0.1A
触点闭合持续时间：200毫秒
选项K：形式C（KYZ）：120Vac，0.1A
触点闭合持续时间：50％占空比
模拟输出纹波： <0.5％FS
输出负载（O）
±1mAdc：0-10K
±10Vdc：2K（最小值）
4-20mAdc：0-500
响应时间（99％）： <400毫秒
现场可调校准： ±2％min.。
温度影响（-20°C至+ 60°C）： + 0.005％/°C
工作湿度： 0-95％非冷凝
仪表电源（标准）： 115Vac，±15％，50 / 60Hz，7.5VA，
“ -22”选项： 230Vac，±15％，50 / 60Hz，7.5VA，
应用领域：
- 集成到能源管理系统或各种子计量应用中。
- 使用直接连接，电位和/或电流互感器进行测量。
特征：
- 精确，无论电压，电流，功率因数或负载如何变化。
- 提供1、2、2 1/2或3个元件配置。双向瓦特和瓦特小时输出。（GH）双向可变和可变小时输出可用。（VGH）
- 在宽温度范围内保持精度，校准可追溯到NIST。
