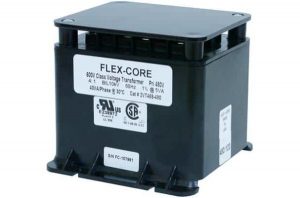

三相3线电压互感器型号＃2VT469 | 600V级
规格书
- 端子是6-32螺钉，带有一个带洗衣机的防松垫圈。
- 磁芯和线圈组件装在热塑性外壳中，并填充有树脂。
- 这些变压器设计用于线对线操作。它们也可以在降低电压的情况下对地或对中线操作。（额定电压的58％）
- 理想的是在次级使用0.40安培的保险丝以保护变压器。
- 除了两个例外，这些变压器是ANSI C57.13组1。标有*的是组2。
- 只能在室内使用
特征
频率： 60Hz
标准二次电压： 120Vac
绝缘等级：
– 0.6kV
– 10kV BIL
精度等级：在1.0V和0.95 PF的5VA下，在所有负载下均为±1％
热额定值：
– 30°C Amb时为40VA。
– 55°C时为27VA。
重量： 4.5磅

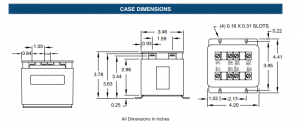

尺寸
