Heat exchanger plate –E5-FHG
换热板
轮廓类型 ：鱼骨硬
垫圈类型：胶粘垫圈
最大工作压力：25bar，363psi
传热面积： 0.05【米2]， 77.50英寸2]
可用厚度：0.50 / 0.60 / 0.80毫米
0.0197 / 0.0236 / 0.0315英寸
0.0197 / 0.0236 / 0.0315英寸
板材材料：
型号 描述
1.4404 (AISI 316L), 1.4404 (X2CrNiMo17-12-2), AISI 316L (V4A)
1.4547 (254SMO) 1.4547 (X1CrNiMoCuN20), 254SMO
3.7025 (Titan) 3.7025, Titan (Titanium Grade 1)
垫片材料:
Type Maximum temperature Description
EPDM up to 150.0 [°C] | 302.0 [°F] Vistalon
FKM up to 175.0 [°C] | 347.0 [°F] Viton
IIR-HT up to 180.0 [°C] | 356.0 [°F] Butyl
NBR up to 140.0 [°C] | 284.0 [°F] Perbunan

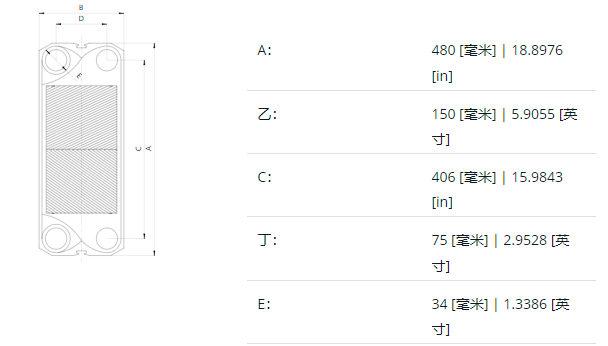

尺寸：

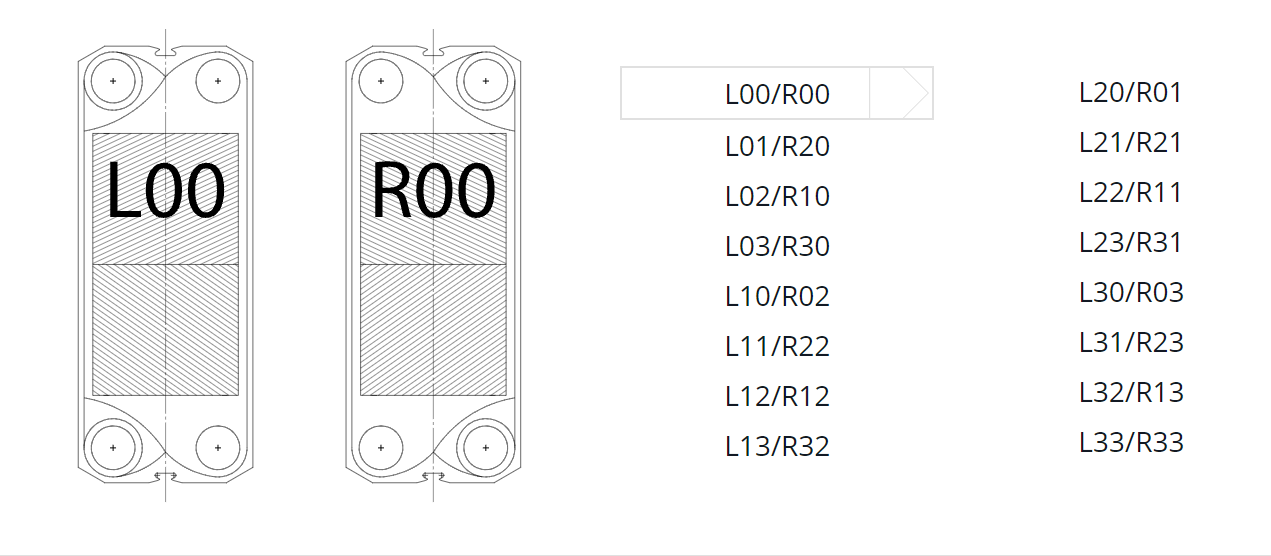

冲孔：
