高速 InGaAs 光电二极管
Fermionics Opto-Technology 提供高速 InGaAs 光电二极管，适用于高速模拟和数字通信系统、局域网（LAN）、光纤分布式数据接口（FDDI）、仪器仪表和传感应用。所有列出的器件均采用平面钝化技术制造，光敏表面具有宽带抗反射（AR）涂层。
产品系列
- FD50 系列
- FD80 系列
- FD100 系列
- FD150 系列
- FD300 系列
这些光电二极管具有 超高速、低电容、低暗电流 的特点，适用于极高比特率接收器应用。光敏区域直径为 50 µm，采用平面钝化器件结构。
FD50 系列绝对最大额定值
| 参数 | 额定值 | 单位 |
|---|---|---|
| 存储温度 | -40 至 +100 | °C |
| 工作温度 | -40 至 +85 | °C |
| 正向电流 | 5 | mA |
| 反向电流 | 0.5 | mA |
| 反向电压 | 30 | V |
光学和电气特性（T = 25°C）
| 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 响应度 (R) | λ = 1300 nm | 0.80 | 0.85 | A/W | |
| λ = 1550 nm | 0.85 | 0.90 | A/W | ||
| 暗电流 (Id) | Vr = 5V | 0.1 | 1 | nA | |
| 上升/下降时间 (Tr/Tf) | Vr = 5V | 100 | 200 | ps | |
| 电容 (C) | Vr = 5V | 0.25 | 0.4 | pF |
封装选项
| 型号 | 描述 | |
|---|---|---|

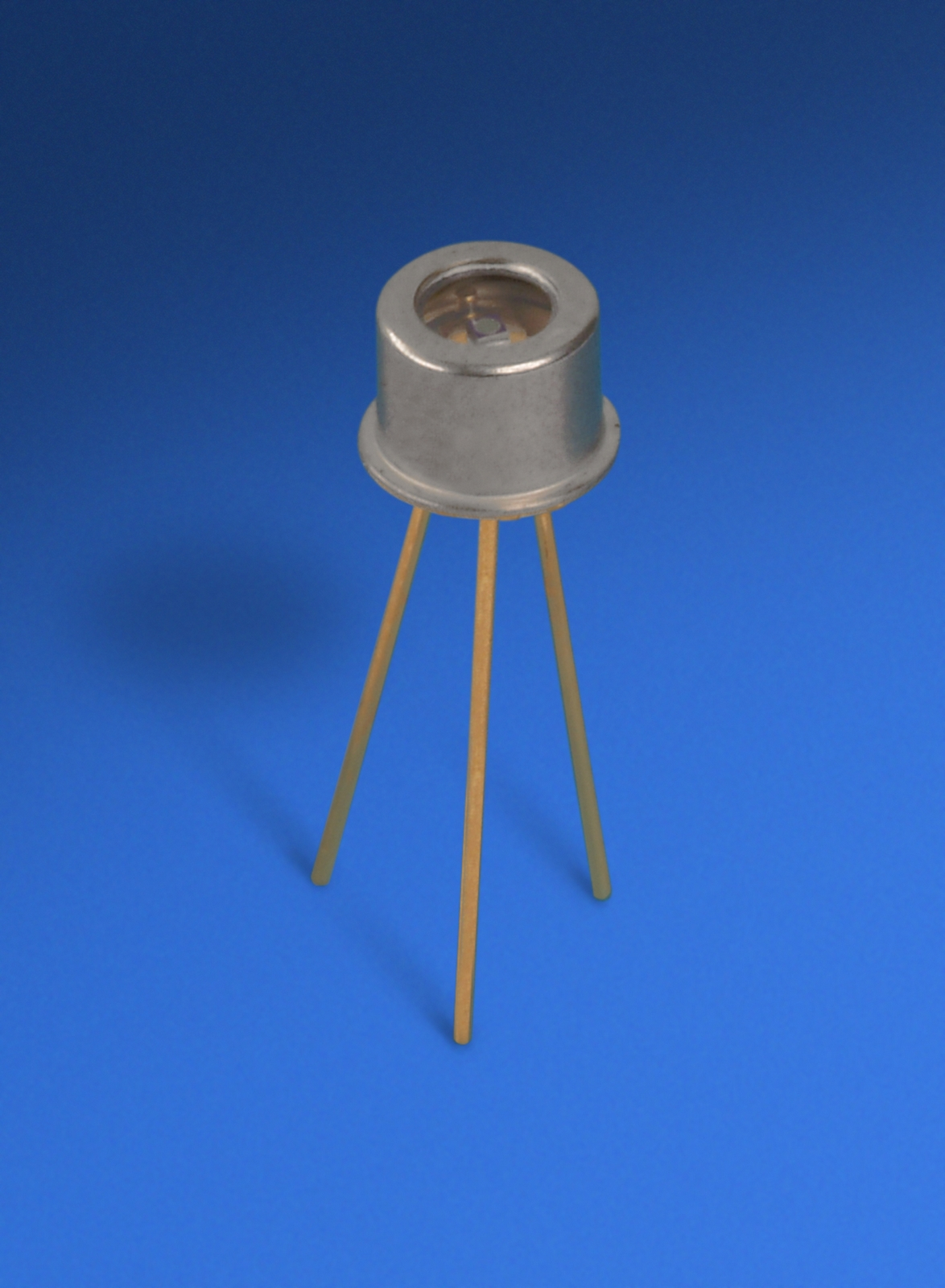

| FD50W | 50 µm 光敏直径 InGaAs 光电二极管，安装在 TO18 底座上，带平面 AR 涂层窗口 | |
| FD50L | 50 µm 光敏直径 InGaAs 光电二极管，安装在 TO46 底座上，带球透镜 | |
| FD50S2 | 50 µm 光敏直径 InGaAs 光电二极管，安装在 S2 型氧化铝陶瓷基板上 | |
| FD50S3 | 50 µm 光敏直径 InGaAs 光电二极管，安装在 S3 型氧化铝陶瓷基板上 | |
| FD50S8-F-(光纤类型/连接器) | 50 µm 光敏直径 InGaAs 光电二极管，安装在水平安装的 S8 陶瓷封装尾纤组件上，可定制光纤和连接器 | |
| FD50S8-F8-(光纤类型/连接器) | 50 µm 光敏直径 InGaAs 光电二极管，安装在水平安装的 S8 陶瓷封装尾纤组件上，内部光纤端面以 8° 角抛光以减少反射，可定制单模光纤和连接器 |
