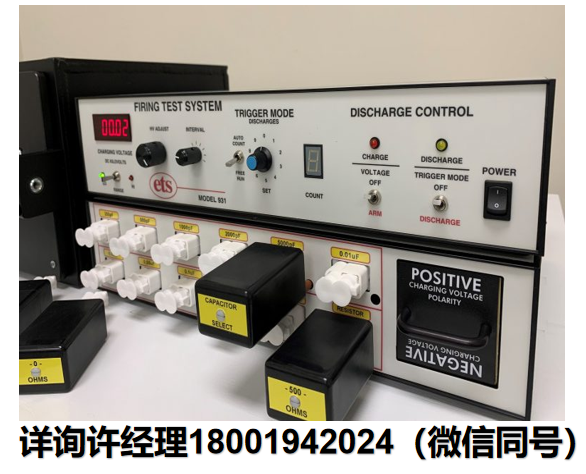

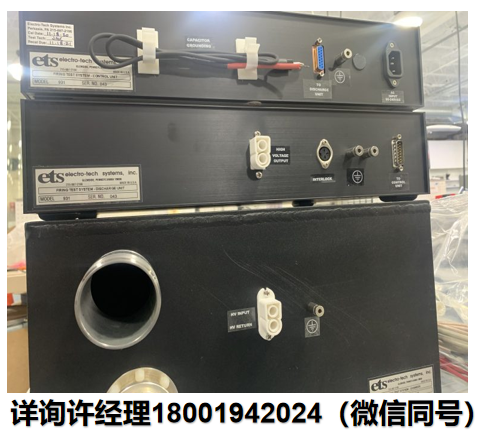

931型点火测试系统用于确定烟火装置、粉末和液体的ESD敏感性。该系统产生100伏至26kV的静电放电脉冲，以确定点火所需的能量阈值。931型可提供100pf至0.5mf和0至5kW的内部RC网络，以满足MIL和其他标准的要求。 两件式静电放电模拟器由一个控制单元和一个放电单元组成，控制单元包含所有低压电子设备和控制装置，外加一个电压显示器，放电单元包含HVPS、极性反转模块、电容和电阻选择器模块。在充电周期中，能量储存在电容器组中。当高压充气继电器将已充电的电容器从其充电电源断开，并将其连接到FTS放电装置的输出时，会产生放电脉冲。 ESD脉冲通过直接连接到设备，或通过放置在测试室内距离样品固定距离的针电极施加到测试样品。 MIL-STD-1751A(第1030组测试方法)以及MIL-STD 1512、1576(方法2205)和MIL-STD-331B(通知3)涵盖了静电放电敏感度测试的最常见测试标准。

EST-Model 931 静电放电点火测试系统特点:

• 范围:100到26000伏
• 标准电容器组值包括:
  • 100、250、500、1000、2000和5000 pF
  • 0.01、0.02、0.05、0.1、0.25和0.50华氏度
• 标准电阻包括:0、500、1500和5000欧姆

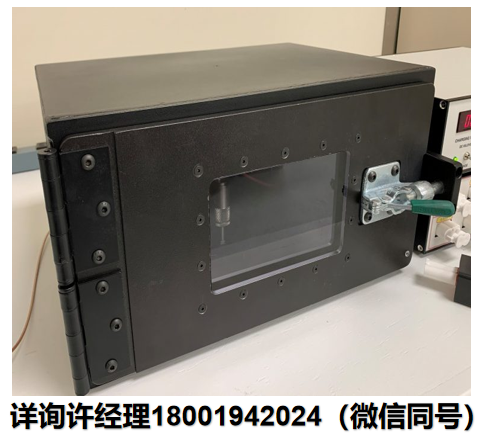

• 点火试验箱
• 提供定制遥控网络

标准

• MIL-STD-1751A(第1030组试验方法)
• 军用标准1512、1576(方法2205)
• MIL-STD-331B(通知3)
