分辨率为 0.2 μs，用于周期性事件的时间测量,显示基于1 / 次的高精度速率。

特征

对宽度为 1 μs 至 199.999 s 的周期性事件进行乘数
显示分辨率达 0.2 μs
重复频率达 250 kHz
来自 NPN 或 PNP 接近开关的输入、触点闭合、数字逻辑、低至 12 mV 的磁性拾取器或高达 250 Vac 的交流输入
在正脉冲边沿或负脉冲边沿触发
通用 85-264 Vac / 90-300 Vdc 或 10-48 Vdc / 12-32 Vac 电源
传感器激励输出（隔离）
多种选项： - 2 或 4 个继电器，机械或固态（隔离） - 1 或 2 个模拟输出（隔离） - 通信：以太网、WiFi、USB、RS232、RS485（隔离）

Laureate A-to-B 时间间隔计可以显示脉冲宽度或各个脉冲之间的时间延迟，分辨率为 0.2 μs。它还可以显示平均脉冲宽度或多个脉冲之间的平均时间延迟。

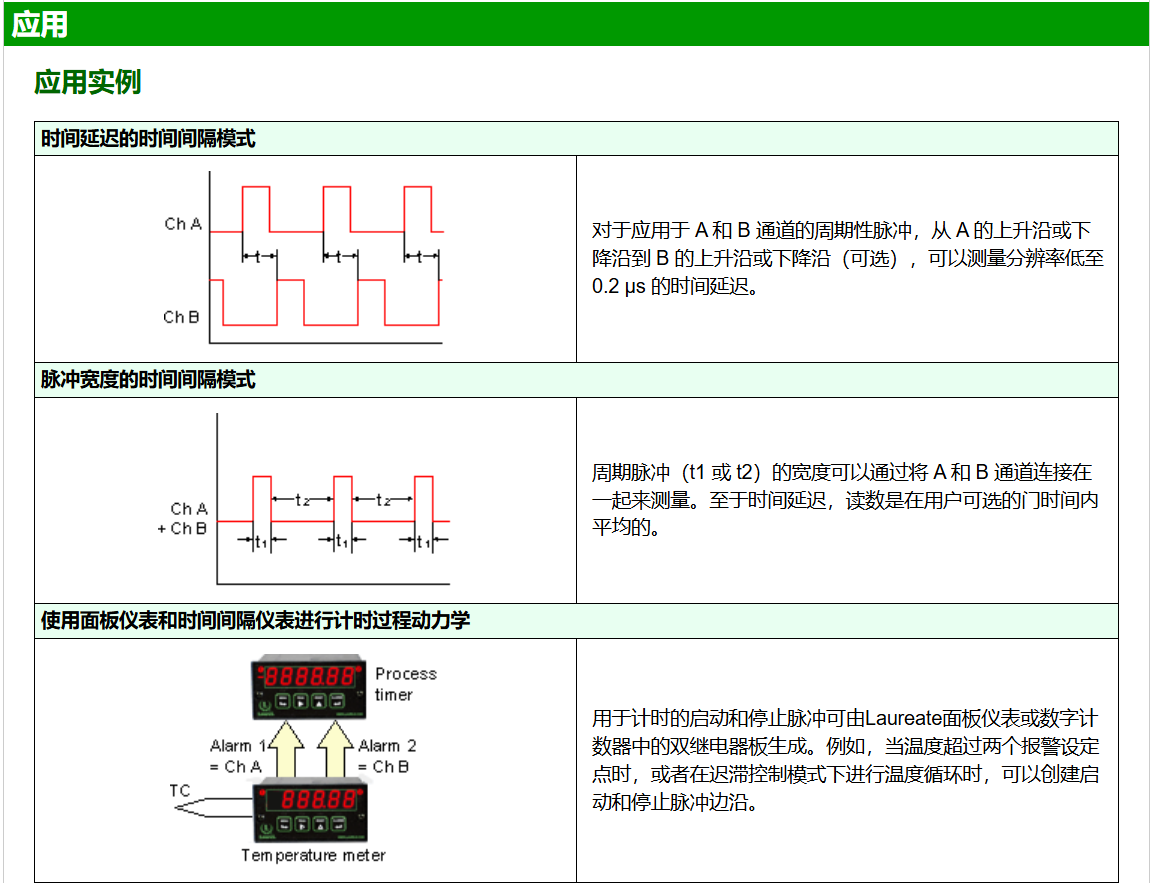

时间间隔是在通道 A 和 B 的输入之间测量的。当脉冲应用于通道 A（可选的正沿或负边沿）时，定时开始，并在脉冲应用于通道 B（可选的正沿或负边沿）时结束。在单个脉冲信号的情况下，A和B输入可以连接在一起。可以选择正斜率或负斜率来启动定时，必须选择相反的斜率来停止定时。定时是通过对 5.5 MHz 时钟脉冲进行计数来实现的。多个积分时间间隔在门时间内平均，门时间范围为 10 ms 至 199.99 s，还控制显示更新时间。

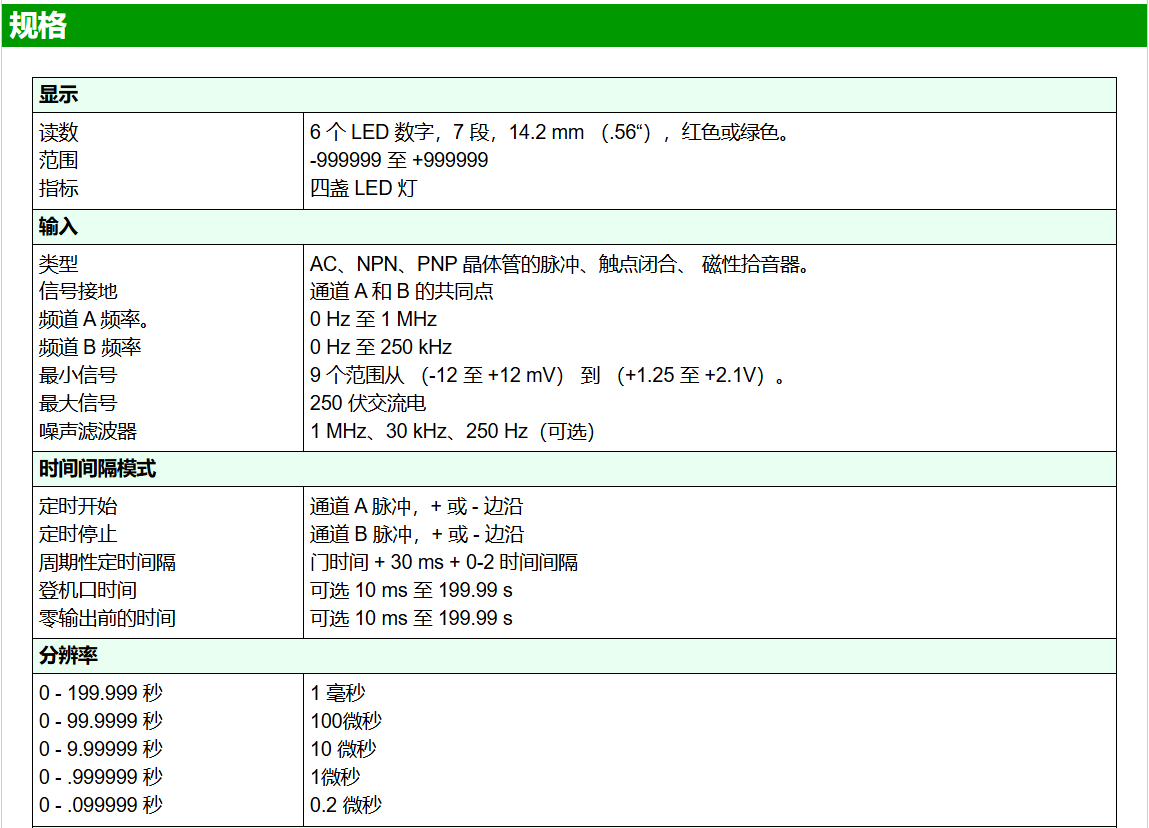

时间间隔可以以秒、毫秒或微秒为单位显示，分辨率为 6 位。在典型应用中，时间以毫秒为单位显示，分辨率为 1 μs。对于小于 100 ms 的时间，通过应用乘数 10、将小数点移动一位并平均多个时间间隔，可以实现低至 0.2 μs 的显示分辨率。

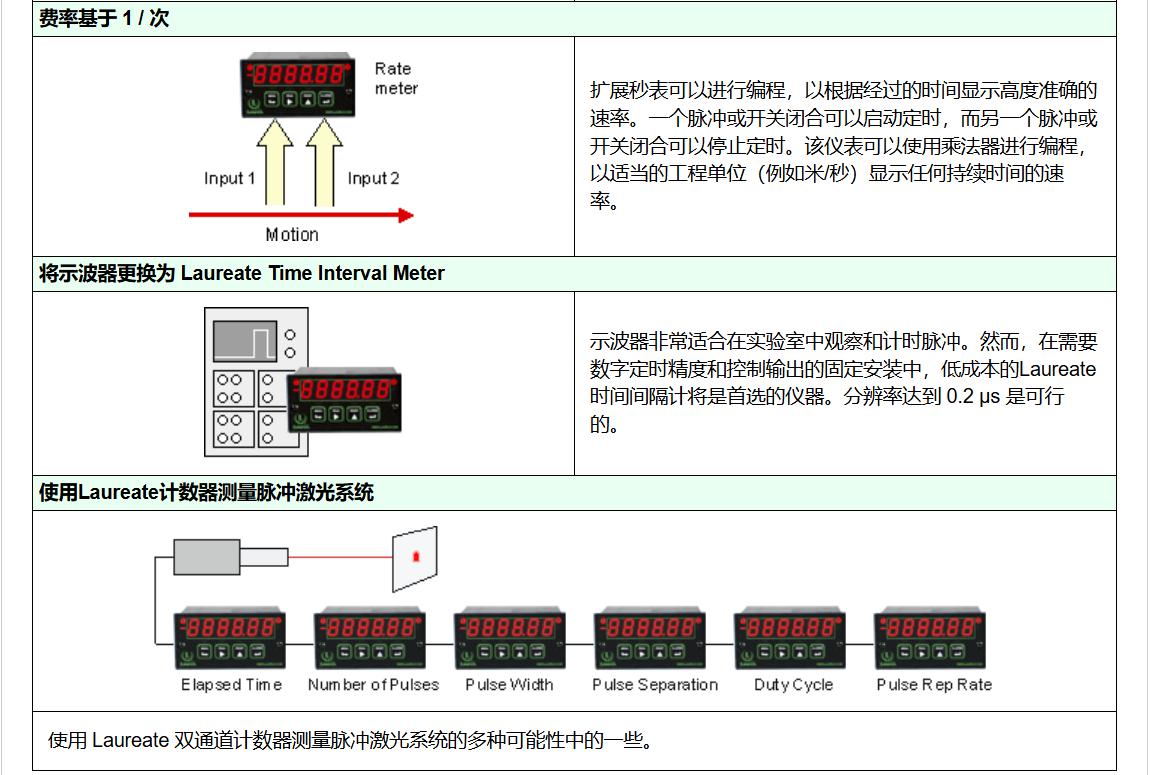

通过取时间倒数，可以显示高度准确的速率。广泛的算术功能允许以工程单位显示，例如米/秒。扩展主板版本提供标准主板的所有功能，加基于 1/次的费率。

FR 双通道信号调节器板接受来自具有 PNP 或 NPN 输出、TTL 或 CMOS 逻辑、磁性拾取器、触点闭合以及 12 mV 至 250 Vac 的其他信号的接近开关的输入。跳线选择可为不同的传感器类型和噪声条件提供最佳操作。内置隔离式 5、10 或 24 Vdc 激励电源可为接近开关和其他传感器供电，无需外部电源。

专为系统使用而设计。 可选插件用于通信和控制的板卡包括以太网、WiFi 和串行通信板、双或四中继板以及隔离式模拟输出板。获奖者可以由 85-264 Vac 或可选的 12-32 Vac 供电或 10-48 伏直流电。显示屏有红色或绿色可供选择发光二极管。1/8 DIN 外壳符合 NEMA 4X （IP65）规范面板安装时从正面开始。任何设置功能和前面板按键可以锁定，以简化使用和安全性。内置隔离式 5、10 或 24 Vdc 激励电源可为传感器供电并消除需要外接电源。所有电源和信号通过UL / VDE / CSA等级的螺丝夹进行连接插头。
