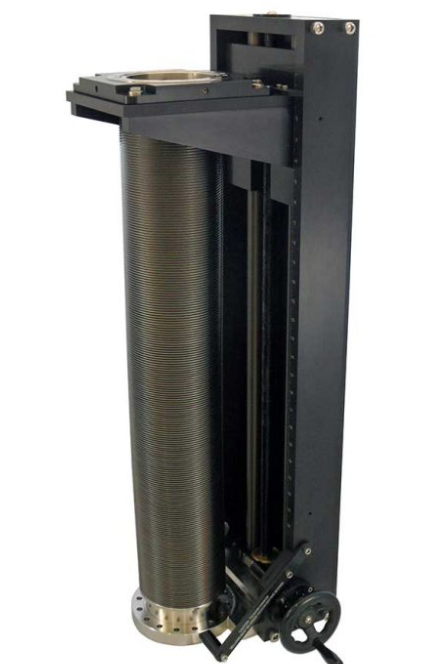

美国 MCALLISTER,操纵器,单轴,ZA 系列,ZA60,ZA45,ZA12 ,以用作独立的 Z 轴转换器

• 顶部法兰：6“ （CF100）
• 底部法兰：6“ （CF100） 或更大
• 透明内径：4.0 英寸 （100）

对于大于 36 英寸的行程，请咨询工厂

产品描述

ZA60、ZA12 和 ZA450 系列既可以用作独立的 Z 轴转换器，也可以与 XY 平台（如 MC2000 或 MC3000）结合使用，以生产既坚固又经济高效的长行程 XYZ 机械手。见图。尽管价格适中，但 ZA45 系列转换器只需进行简单的维护，即可提供多年的无故障服务。 ZA60 系列转换器具有坚固的 3 件式框架和整个行程长度的精密导杆。它还包括“顶部法兰倾斜”，这是其他品牌所没有的功能。通常，安装在腔室法兰上的探头或其他设备无法精确地到达腔室内的指定点。这可能是由于设备末端的质量弯曲和/或腔室端口对准的不准确。顶部法兰倾斜功能允许在顶部（移动）法兰处进行高达 ±2° 的倾斜调整。这提供了更大的实用性，尤其是在长途旅行车型上。 使用行程可达 112 英寸（2.8 米）的 ZA 系列转换器，可水平和垂直安装。 下部（或“固定”）法兰可以安装用于长样品探针的真空支撑导轨。这大大减少了细长的 LN₂ 杜瓦瓶、样品架和导引杆等物体的下垂和振动。支撑轴承带有通风口，并允许为热电偶和电源线留出间隙。 所有真空暴露材料均采用不锈钢材质，可承受超高真空。框架机构是航空级铝制，带有滚珠轴承和不锈钢紧固件。 选项包括步进电机和直流电机。两种电机选项都包括限位开关。直流电机选件包括一个手持式正向/反向开关和一个变速控制。ZA 系列转换器的设计允许在现场轻松添加电机，从而避免耗时、昂贵的工厂退货。
