美国Spectron SSY0185系列单轴电子倾角仪-比率制(单极DC输入/输出)

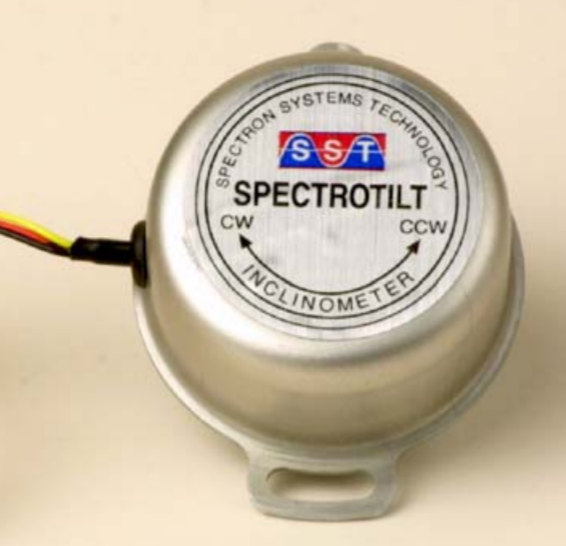

SPECTROTILTtm – Ratiometric Electronic Inclinometer

单轴电子倾角仪-比率制(单极DC输入/输出)

SPECTROTILTtm比例电子倾角仪是一款经过充分信号调理的单轴倾角传感器。通过将专有的玻璃/陶瓷混合电解倾角传感器与定制电子器件结合起来，SPECTROTILTtm 不仅与更高价格的传感器性能相媲美，而且与性能较差的解决方案相比成本更低廉。其特点包括±70度的全感应范围，ESD和EMI保护，铝外壳，全部封装在一个密封包装中。设计用于在最具挑战性的物理环境中运行，这款坚固的倾角仪也非常适用于许多其他应用。标准选项包括垂直或水平安装配置，以及输出电平（比例因子）的选择。感测元件内部流体的黏度可以调整，以降低在高振动环境中的敏感性。还可以提供定制的感测范围、电缆长度/类型和连接器。

应用领域

– 建筑设备（臂角度，安全负载指示器） – 道路平地机和铺路机（刀角度） – 轮胎定位（前束和后倾测量） – 天线位置（卫星接收器仰角）

规格参数：

输入电压：+5到+15V直流（调节）输入电流：0.5毫安（标称）输出（+/- 1%，@ +9V直流输入） – 标准：+30毫伏/度 – 高比例因子：+45毫伏/度零点输出：1/2供电重复性：0.05度分辨率：0.001度线性范围：+/-60度总范围：+/-70度线性度 – 0到10度：0.1度 – 10到60度：读数的1% – 60到70度：单调温度范围 – 操作：-40摄氏度到+70摄氏度 – 存储：-55摄氏度到+80摄氏度零点温度系数：0.008度/摄氏度比例温度系数：0.1%/摄氏度启动时间：小于1秒

订购信息:

Part no. 描述 – SSY0185-HRS 水平安装，标准比例因子（30毫伏/度 @ 9V直流） – SSY0185-HRH 水平安装，高比例因子（45毫伏/度 @ 9V直流） – SSY0185-VRS 垂直安装，标准比例因子（30毫伏/度 @ 9V直流） – SSY0185-VRH 垂直安装，高比例因子（45毫伏/度 @ 9V直流）
