美国 Lattice Electro Optics球面 UV 熔融石英平凸透镜（UF-PX）

直径公差：	+0/- 0.005 英寸
厚度公差：	±0.010 英寸
同心度：	< 最小 3 弧度
通光孔径：	> 直径的 85%
焦距公差	±0.5%
表面图：	632.8nm 处的 l/10
表面质量：	10-5 划痕

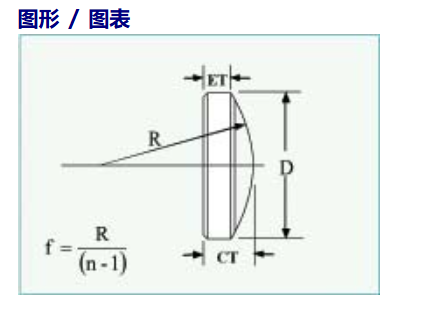

零件号	材料	直径	R	焦距（ f ）			ET
零件号	材料	直径	R	248 纳米	532 纳米	1064 纳米	ET
超滤-PX-2-3	UV 熔融石英	2 毫米	1.52 毫米	3 毫米	3.3 毫米	3.4 毫米	1 毫米
超滤-PX-2-4	UV 熔融石英	2 毫米	2.03 毫米	4 毫米	4.4 毫米	4.5 毫米	1 毫米
超滤-PX-4-6	UV 熔融石英	4 毫米	3.05 毫米	6 毫米	6.6 毫米	6.8 毫米	1 毫米
超滤PX-4-8	UV 熔融石英	4 毫米	4.07 毫米	8 毫米	8.8 毫米	9.0 毫米	1 毫米
UF-PX-4-10 系列	UV 熔融石英	4 毫米	5.08 毫米	10 毫米	11.0 毫米	11.3 毫米	1 毫米
超滤-PX-6-8	UV 熔融石英	6 毫米	4.07 毫米	8 毫米	8.8 毫米	9.0 毫米	1 毫米
超滤-PX-6-10	UV 熔融石英	6 毫米	5.08 毫米	10 毫米	11.0 毫米	11.3 毫米	1 毫米
超滤-PX-6-15	UV 熔融石英	6 毫米	7.63 毫米	15 毫米	16.6 毫米	16.9 毫米	1 毫米
超滤-PX-6-30	UV 熔融石英	6 毫米	15.26 毫米	30 毫米	33.1 毫米	33.9 毫米	1 毫米
超滤-PX-8-10	UV 熔融石英	8 毫米	5.08 毫米	10 毫米	11.0 毫米	11.3 毫米	1 毫米
超滤-PX-8-20	UV 熔融石英	8 毫米	10.17 毫米	20 毫米	22.1 毫米	22.6 毫米	1 毫米
超滤-PX-8-30	UV 熔融石英	8 毫米	15.26 毫米	30 毫米	33.1 毫米	33.9 毫米	1 毫米
超滤-PX-8-50	UV 熔融石英	8 毫米	25.43 毫米	50 毫米	55.2 毫米	56.5 毫米	1 毫米
超滤-PX-10-15	UV 熔融石英	10 毫米	7.63 毫米	15 毫米	16.6 毫米	169.6 毫米	2 毫米
超滤-PX-10-20	UV 熔融石英	10 毫米	10.17 毫米	20 毫米	22.1 毫米	22.6 毫米	2 毫米
超滤-PX-10-30	UV 熔融石英	10 毫米	15.26 毫米	30 毫米	33.1 毫米	33.9 毫米	2 毫米
超滤-PX-10-50	UV 熔融石英	10 毫米	25.43 毫米	50 毫米	55.2 毫米	56.5 毫米	2 毫米
超滤-PX-10-100	UV 熔融石英	10 毫米	50.85 毫米	100 毫米	110.4 毫米	113.1 毫米	2 毫米
UF-PX-10-500 系列	UV 熔融石英	10 毫米	254.27 毫米	500 毫米	551.9 毫米	565.5 毫米	2 毫米
超滤-PX-12.7-20	UV 熔融石英	0.5 英寸	10.17 毫米	20 毫米	22.1 米	22.6 毫米	2 毫米
超滤-PX-12.7-30	UV 熔融石英	0.5 英寸	15.26 毫米	30 毫米	33.1 毫米	33.9 毫米	2 毫米
超滤-PX-12.7-50	UV 熔融石英	0.5 英寸	25.43 毫米	50 毫米	55.2 毫米	56.5 毫米	2 毫米
超滤-PX-12.7-75	UV 熔融石英	0.5 英寸	38.14 毫米	75 毫米	82.8 毫米	84.8 毫米	2 毫米
超滤-PX-12.7-100	UV 熔融石英	0.5 英寸	50.85 毫米	100 毫米	110.4 毫米	113.1 毫米	2 毫米
超滤-PX-12.7-200	UV 熔融石英	0.5 英寸	101.71 毫米	200 毫米	220.8 毫米	226.2 毫米	2 毫米
超滤-PX-12.7-500	UV 熔融石英	0.5 英寸	254.27 毫米	500 毫米	551.9 毫米	565.5 毫米	2 毫米
超滤-PX-12.7-1000	UV 熔融石英	0.5 英寸	508.53 毫米	1000 毫米	1103.8 毫米	1130.9 毫米	2 毫米
超滤-PX-12.7-3000	UV 熔融石英	0.5 英寸	1525.59 毫米	3000 毫米	3311.4 毫米	3393.0 毫米	2 毫米
超滤-PX-25.4-30	UV 熔融石英	1.0 英寸	15.26 毫米	30 毫米	33.1 毫米	33.9 毫米	2 毫米
超滤PX-25.4-50	UV 熔融石英	1.0 英寸	25.43 毫米	50 毫米	55.2 毫米	56.5 毫米	2 毫米
UF-PX-25.4-75 系列	UV 熔融石英	1.0 英寸	38.14 毫米	75 毫米	82.8 毫米	84.8 毫米	2 毫米
UF-PX-25.4-100 系列	UV 熔融石英	1.0 英寸	50.85 毫米	100 毫米	110.4 毫米	113.1 毫米	2 毫米
超滤-PX-25.4-150	UV 熔融石英	1.0 英寸	76.28 毫米	150 毫米	165.6 毫米	169.6 毫米	2 毫米
超滤-PX-25.4-200	UV 熔融石英	1.0 英寸	101.71 毫米	200 毫米	220.8 毫米	226.2 毫米	2 毫米
超滤-PX-25.4-300	UV 熔融石英	1.0 英寸	152.56 毫米	300 毫米	331.1 毫米	339.3 毫米	2 毫米
超滤-PX-25.4-500	UV 熔融石英	1.0 英寸	254.27 毫米	500 毫米	551.9 毫米	565.5 毫米	2 毫米
UF-PX-25.4-750 系列	UV 熔融石英	1.0 英寸	381.40 毫米	750 毫米	827.9 毫米	848.3 毫米	2 毫米
超滤-PX-25.4-1000	UV 熔融石英	1.0 英寸	508.53 毫米	1000 毫米	1103.8 毫米	1130.9 毫米	2 毫米
UF-PX-25.4-1500 型	UV 熔融石英	1.0 英寸	762.80 毫米	1500 毫米	1655.7 毫米	1696.4 毫米	2 毫米
超滤-PX-25.4-3000	UV 熔融石英	1.0 英寸	1525.59 毫米	3000 毫米	3311.4 毫米	3393.0 毫米	2 毫米
超滤-PX-25.4-5000	UV 熔融石英	1.0 英寸	2542.65 毫米	5000 毫米	5519.0毫米	5654.7 毫米	2 毫米
