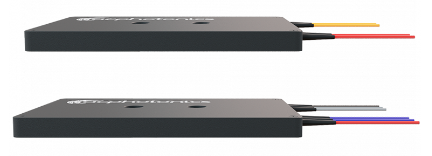

美国AC Photonics Inc. DWDM 密集波分复用 单通道和双通道OADM

单通道和双通道OADM

密集波分复用(DWDM)需要通过同一根光纤以多个紧密间隔的波长传输信号。ACP提供信道间隔为200ghz、100ghz或50GHz的dwdm;分别对应约1.6nm, 0.8nm, 0.4nm。 ACP的100/200 GHz 1通道和2通道OADM采用薄膜涂层技术和专有的非通量金属键合微光学封装设计，实现了ITU波长的光学添加和下降。它提供ITU通道中心波长、低插入损耗、高通道隔离、宽通带、低温灵敏度和无环氧树脂光路。它可用于电信网络系统中的波长加/减。 所有AC Photonics的产品都经过Telcordia认证测试。 特性 100/200GHz ITU信道间隔 低插入损耗 宽通带 高通道隔离 高稳定性和可靠性 无环氧光路   应用程序 通道添加/删除 DWDM网络 波长路由 光纤放大器 有线电视光纤系统

产品规格
Parameter Unit Specifications
Mux/Demux
Center Wavelength GHz Grid 1530.33 - 1560.61 (21~ 59 ITU grid)
Minimum Channel Spacing GHz 100 200
Center Wavelength Accuracy nm ± 0.05 ± 0.1
Number of Channels 1 2 1 2
Channel Passband (@-0.5dB bandwidth) nm ≥ 0.22 ≥ 0.5
Insertion Loss (Add / Drop Ch. 1) dB ≤ 1.2 ≤ 1.2 ≤ 1.2 ≤ 1.2
Insertion Loss (Add / Drop Ch. 2) dB - ≤ 1.5 - ≤ 1.5
Insertion Loss (Express Ch.) dB ≤ 1.0 ≤ 1.4 ≤ 1.0 ≤ 1.4
Channel Uniformity dB ≤ 0.4 ≤ 0.6 ≤ 0.4 ≤ 0.6
Channel Isolation (Demux only) dB ≥ 25 (Adjacent) ≥ 35 (Non-adjacent) ≥ 25 (Adjacent) ≥ 45 (Non-adjacent) ≥ 25 (Adjacent) ≥ 35 (Non-adjacent) ≥ 25 (Adjacent) ≥ 35 (Non-adjacent)
Channel Ripple dB ≤ 0.3
Insertion Loss Temperature Sensitivity dB/°C ≤ 0.003
Wavelength Temperature Shifting nm/°C ≤ 0.002
Polarization Dependent Loss dB ≤ 0.1
Polarization Mode Dispersion ps ≤ 0.1
Directivity dB ≥ 50
Return Loss dB ≥ 45
Optical Power mW ≤ 300
Operating Temperature °C 0 to +70 (Extended temperatures are also available upon request)
Storage Temperature °C - 40 to +85
Package Dimensions (LxWxH) mm S= 89x51x8.0 Case

All values refenced are without connector.
