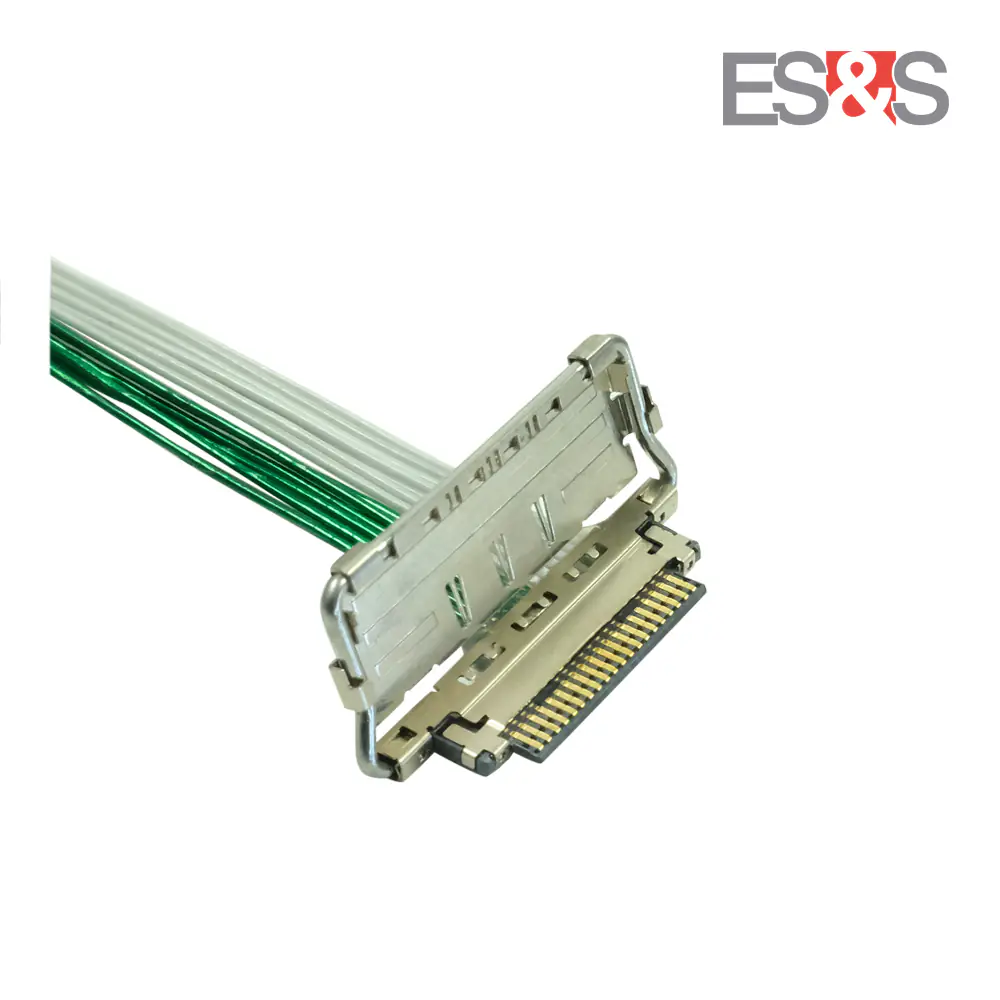

I-PEX CABLINE-CA II系列
ZenShield® 连接器 —— 高速数据传输的高性能互连解决方案
I-PEX CABLINE-CA II ZenShield® 连接器凭借卓越的电磁屏蔽性能，成为高速数据传输应用的理想选择。创新的ZenShield®技术确保信号传输稳定可靠，将干扰降至最低。
特性与优势
卓越屏蔽性能：ZenShield®技术优化电磁兼容性(EMC)，减少信号干扰，可安全部署于Wi-Fi天线附近
支持高速传输：单通道最高32 Gbps，满足高性能数据连接需求
优化接地路径：改进的接地设计确保连接稳定性，降低信号损耗
机械锁扣设计：特殊保护盖防止插接不到位和意外脱落
可靠焊接连接：强化焊接触点保障持久稳定的电气性能
紧凑型结构：节省空间的设计特别适合高集成度电子系统
技术参数
触点间距：0.400 mm
插接高度：≤1.10 mm
纵深尺寸：6.20 mm
可选针脚数：20/30/40/50 pin

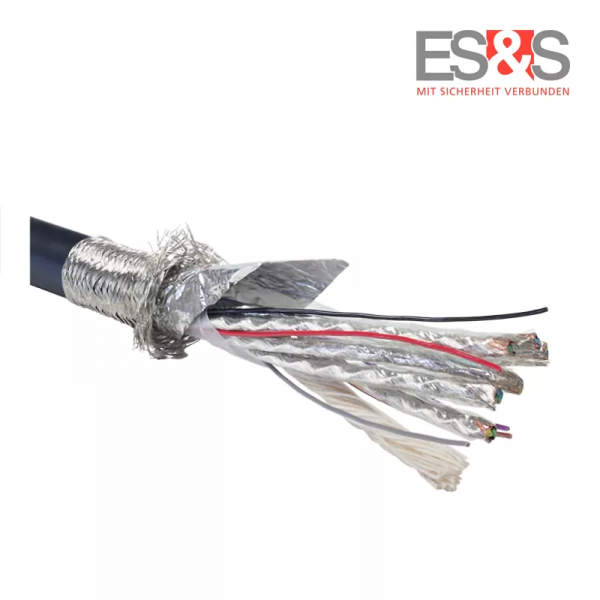

支持线缆类型：
微型同轴线(AWG)：#38/#40/#42/#44/#46
双芯屏蔽线(AWG)：#40/#42
单芯线(AWG)：#34-#46多规格可选
插接方向：水平式
兼容标准
USB4 (20 Gbps/通道) ｜ Thunderbolt 4 (20 Gbps) ｜ USB 3.1 Gen 2 (10 Gbps)
eDP HBR3 (8.1 Gbps) ｜ HDMI 2.0 (6 Gbps) ｜ V-By-One HS 1.4 (4 Gbps)
MIPI全系标准 ｜ 向下兼容USB 3.1 Gen 1 (5 Gbps)等协议
I-PEX CABLINE-CA II ZenShield®连接器以坚固结构、顶级屏蔽性能和优异信号完整性，成为苛刻电子项目的首选方案。
