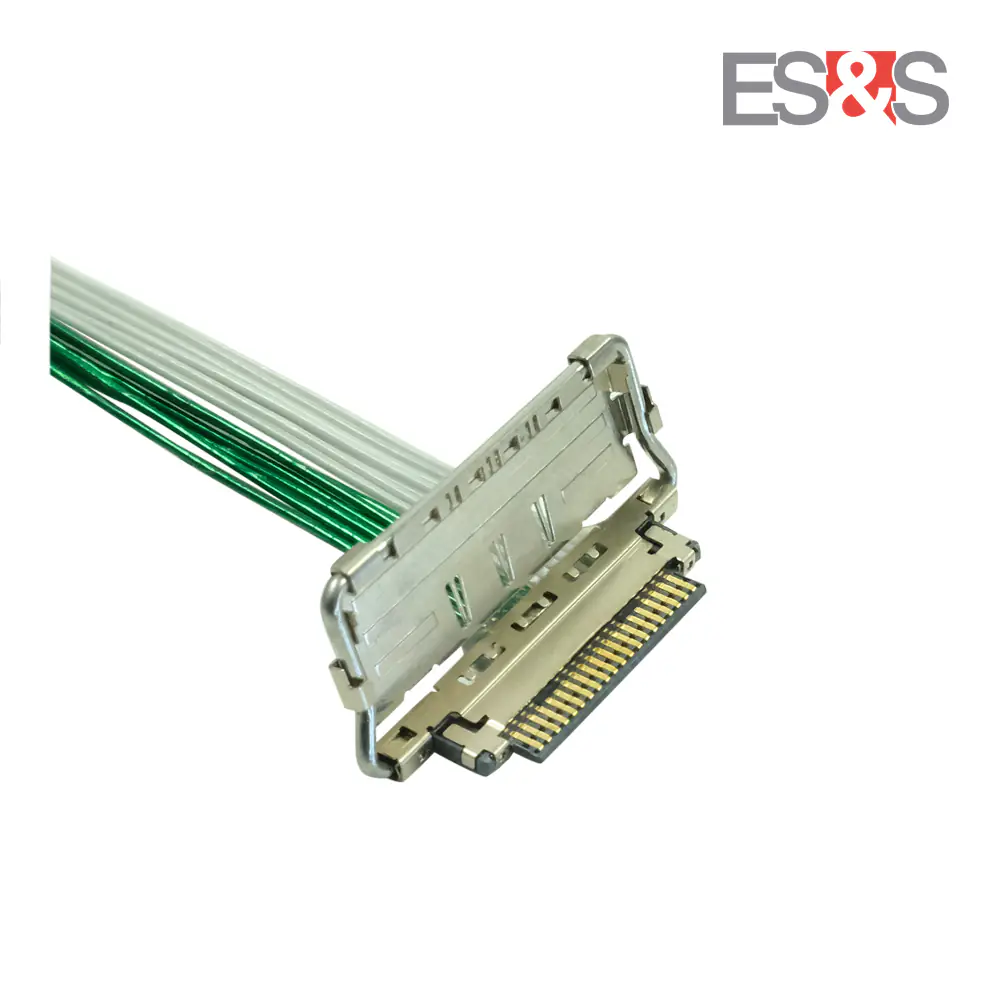

I-PEX CABLINE-CA II系列
ZenShield® 高速数据传输连接器
I-PEX CABLINE-CA II ZenShield® 连接器是高速数据传输的理想解决方案，具备卓越的电磁屏蔽性能。其创新的ZenShield®技术确保信号传输稳定，同时最大程度减少干扰。
特性与优势
✅ 卓越屏蔽性能：ZenShield®技术优化电磁兼容性（EMC），减少干扰，可安全部署于Wi-Fi天线附近。
✅ 支持高速数据传输：单通道支持高达32Gbps，适用于高性能数据连接。
✅ 优化的接地路径：改进的接地设计确保稳定连接，降低信号损耗。
✅ 机械锁定机制：特殊防护盖防止插接不完全或意外松脱。
✅ 可靠焊接连接：坚固的焊接触点确保长期稳定的电气性能。
✅ 紧凑设计：节省空间，适用于高集成度电子系统。
技术参数
| 项目 | 规格 |
|---|---|
| 触点间距 | 0.400 mm |
| 插接高度 | 最大1.10 mm |
| 深度 | 6.20 mm |
| 引脚数量 | 20 / 30 / 40 / 50 |
| 线缆规格 | 微同轴（AWG）：#38 / #40 / #42 / #44 / #46 双绞线（AWG）：#40 / #42 单芯线（AWG）：#34 / #36 / #38 / #39 / #40 / #42 / #44 / #46 |
| 插接方向 | 水平插接 |
支持标准
▸ USB4（20 Gbps/通道）
▸ Thunderbolt 4（20 Gbps/通道）
▸ USB 3.1 Gen 2（10 Gbps）
▸ USB 3.1 Gen 1（5 Gbps）
▸ eDP HBR3（8.1 Gbps）
▸ eDP HBR2（5.4 Gbps）
▸ HDMI 2.0（6 Gbps）
▸ V-By-One HS 1.4（4 Gbps）
▸ MIPI标准
应用领域
• 超高速数据传输设备
• 高分辨率显示接口（如4K/8K视频）
• 5G通信模块
• 人工智能/机器学习硬件
• 汽车电子及自动驾驶系统
⚡ 定制服务
我们提供专业的I-PEX线缆组装方案，可根据您的需求定制最优连接解决方案。
