| 项目 | 物质 |
|---|---|
| 编码器类型 | 绝对 |
| 用户接线 | 25 芯 AWG26 屏蔽连接器 D-sub 25 针（插座） |
| 用户管道 | 外径φ6、内径φ4的空气管2根（恒定工作压力：0.8MPa）外径φ4、内径φ2.5的 空气管2根（恒定工作压力：0.8MPa） |
| 警报指示灯（注 7） | 1 个小型红色 LED 指示灯（需要 24V 直流电源） |
| 制动释放开关 （注 8） | 防止上下轴坠落的制动释放开关（需要 24V 直流电源） |
| 环境温度和湿度 | 温度：0~40°C，湿度：20~85%RH 或更低（无冷凝） |
| 体重 | 30.5 千克 |
| 电缆长度 （注 9） | 5L：5m（标准） 10L：10m |

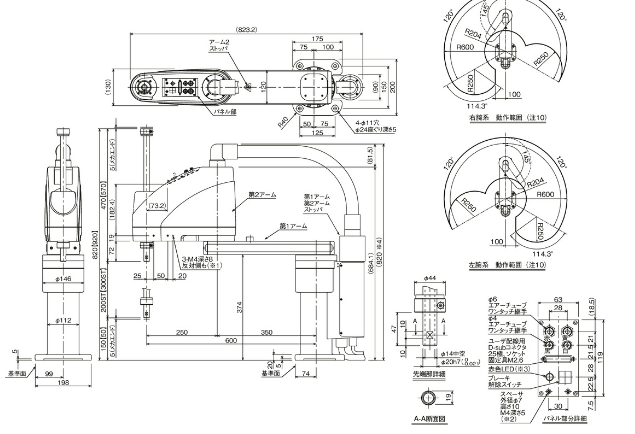

*1 在 3-M4 深度 8 中，导向孔穿透臂的侧面。 请注意，长安装螺钉可能会干扰内部机械部件。
*2 施加在垫片上的外力在轴向应为 30 N 或更小，在旋转方向上应为 2 N·m 或更小。 （每 1 个垫片）
*3 LED 由客户操作，从控制器的 I/O 输出获取信号，并将 24 VDC 施加到用户接线中的 LED 端子。
*4 高度尺寸根据执行器在指定位置的姿势而变化。 指定了最大近似值。
注意：电缆/管道
・电机/编码器电缆 5m/10m
・刹车电缆 5m/10m
・用户布线电缆 5m/10m
・空气配管（4 条线） 0. 15 分钟
