ERDCO流体测量设备700 系列 Flex-FloTM的仪表流量指示器
700 系列 Flex-FloTM的仪表是一种简单而坚固的流量指示器，适用于空气、水和其他透明流体。它特别适用于在中等压力和温度下处于标准化流量范围内的应用。700 系列采用坚固的铸铝外壳，带有金属螺纹连接，全空气钢化玻璃窗，能够以水平（从左到右）和垂直（向上或向下）的流量方向安装仪表 – 所有这些都以经济的成本安装。
外壳独特的楔形形状增强了仪表的自清洁能力，仪表具有较大的内部空腔，可抵抗异物的堆积。与其他可变面积管和浮子设计不同，Flex-FloTM的可以安装在水平管道系统中，甚至可以安装在应用中。
特征：
- 瞬时流量测量
- 观察流体条件的颜色、透明度和流动性。
- 用于水平（从左到右流动）或垂直（向上或向动）管道系统。
- 可用的全铝结构在户外应用中不易因紫外线照射而变质。
- 设计可抵抗颗粒和水垢。
- 低压力损失。
- 坚固的铸铝结构，价格与塑料“转子流量计”相比具有竞争力。
可变面积流量计（“转子流量计”）。外壳的内部容积从入口到出口扩大。主要元件是回火合金叶片，一端固定在仪表外壳的顶点。随着流量的变化，叶片成正比弯曲。由于主传感器的运行不依赖于重力，因此Flex-Flo™ 700 系列可用于水平（从左到右流动）以及垂直（向上或向动）管道系统。

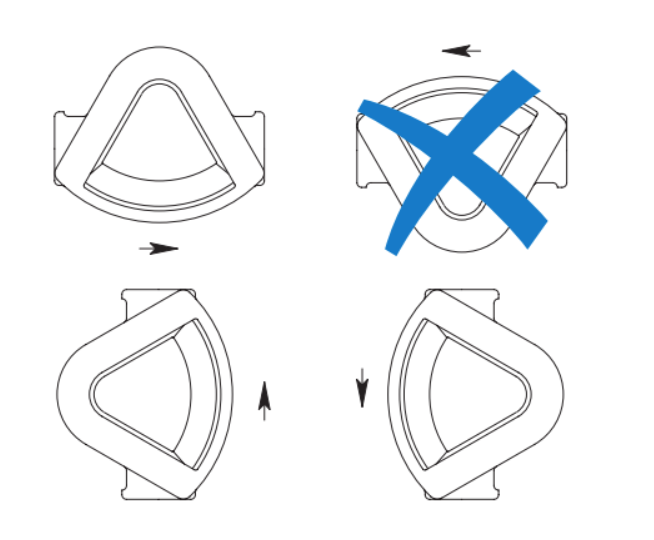

安装位置：
规格：
结构材料：
主体/外壳：铝
窗：钢化玻璃叶
片：17-7ph 不锈钢
O 形圈：EPM
流动方向：水平 – 从左到右;垂直 – 上下
压力限制：114.7psia/7.9 bar a （100psig/6.9 bar g）
温度限制：212°F （100°C）重复性：满量程的 ± 1%
精度：满量程的 ± 5% @68°F 和 14.7 psia （0 psig）
过程连接：
- 1/2“ NPT
- 3/4“ NPT
- 1“ NPT
- 11/2”
- 2“ NPT
- 3“ NPT
- 4“ NPT
