代理美国ERDCO Engineering Flex-Flo™700系列流量计，流量指示器，适合在标准化流量范围、中等压力和温度下的应用
700 系列 Flex-Flo™ 流量计是一种简单而坚固的流量指示器，适用于空气、水和其他透明流体。
它特别适合在标准化流量范围、中等压力和温度下的应用。
700 系列采用坚固的铸铝外壳，配有金属螺纹连接和整块钢化玻璃观察窗，可安装在水平（左到右）或垂直（向上或向下）流向的管道系统中，且价格经济。
独特的楔形外壳增强了自清洁能力，内部空间较大，可防止异物堆积。与其他可变面积管式浮子设计不同，Flex-Flo™ 可安装在水平管道系统，甚至向下流动的应用中。
特点
即时流量测量
可观察流体的颜色、清澈度和流动情况
可用于水平（左至右流向）或垂直（向上或向下流向）的管道系统
全铝结构可供选择，在室外应用中不受紫外线照射影响而劣化
抗颗粒物和水垢的设计
压力损失低
采用坚固的铸铝结构，价格与塑料“转子流量计”相比具有竞争力
工作原理
Flex-Flo™ 流量计是一种可变面积流量计（“转子流量计”）。其壳体的内部容积从入口到出口逐渐增大。
主要元件是一片经回火处理的合金叶片，一端固定在流量计壳体的顶点。随着流量变化，叶片会按比例发生弯曲。
由于主要传感器的运行不依赖于重力，Flex-Flo™ 700 系列可用于水平（从左到右流向）以及垂直（向上或向下流向）的管道系统。
应用范围：空气、水、其他兼容液体、环境修复、过程监测、OEM 系统

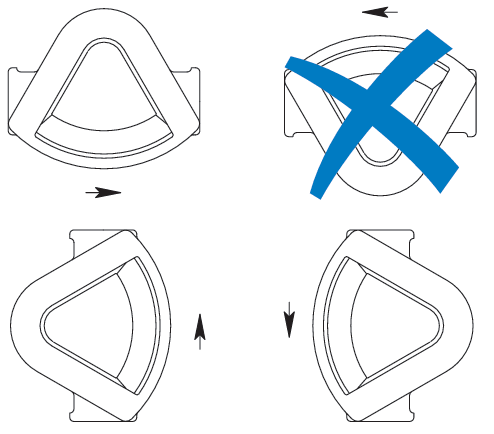

安装位置
Flex-Flo™700系列流量计 参数说明
结构材料：
流向：水平，左至右、垂直向上、垂直向下
压力极限：114.7 psia / 7.9 bar a (100 psig / 6.9 bar g)
温度极限：212°F (100°C)
重复性：满量程的 ±1%
精度：满量程的 ±5%、条件：68°F、14.7 psia (0 psig)
工艺连接：
½” NPT
¾” NPT
1″ NPT
1½” NPT
2″ NPT
3″ NPT
4″ NPT
Z\x” to 1″ 连接件
1 Z\x” to 4″ 连接件
不同接口尺寸对应的流量范围
| 接口尺寸 (NPT) | 流量范围 1 | 流量范围 2 | 流量范围 3 |
|---|---|---|---|
| ½” NPT | 0.5 – 5 | 1 – 10 | — |
| ¾” NPT | 1 – 10 | 3 – 30 | — |
| 1″ NPT | 2 – 20 | 3 – 30 | 5 – 50 |
| 1½” NPT | 3 – 30 | 10 – 100 | 20 – 200 |
| 2″ NPT | 5 – 50 | 15 – 150 | 25 – 250 |
| 3″ NPT | 10 – 100 | 30 – 300 | 50 – 500 |
| 4″ NPT | 50 – 500 | 70 – 700 | 100 – 1000 |
型号命名规则：
示例 711-08T150S 描述的是一款 700 系列 Flex-Flo™ 流量计：
铝制外壳
玻璃视窗
流量范围：15-150 SCFM 空气
接口规格：2” NPT
7 → 系列：700 系列 Flex-Flo™ 流量计
1 → 壳体材质：铝合金 (Aluminum)
1 → 窗口材质：钢化玻璃 (Tempered Glass)
08 → 接口尺寸：2″ NPT
T → 接口类型：NPT 螺纹
150 → 流量范围：15-150
S → 单位：SCFM Air @ 68°F & 14.7 psia (0 psig)
更多详询：
