代理美国ERDCO Engineering Armor-Flo™3700系列流量计，用于测量水、空气、压缩气体、饱和蒸汽（仅限限位开关）、燃料和润滑油、化学品、冷却液、真空工况、氮气保护/吹扫，提供与流量成比例的信号输出
3700 系列流量计用于测量液体、气体或蒸汽在垂直或水平管道中的流量。此外，它还提供与流量成比例的信号输出，以及适用于 Class 1, Division 1, Groups C & D 区域的电气外壳中的开关选项。即使在无电情况下，流量指示器仍可工作。
特点
工作原理
Armor-Flo™ 流量计的壳体具有可变的内部容积，从入口到出口逐渐增大。
主要传感器是一个经过强化处理的合金叶片，一端固定在流量计壳体的顶点。随着流量的变化，叶片会按比例弯曲。一个聚四氟乙烯（Teflon®）封装的磁铁将叶片的位置与指示器壳体内的指针以及信号输出/开关电路连接。所有的调节和电气连接均可从流量计壳体的前部操作。

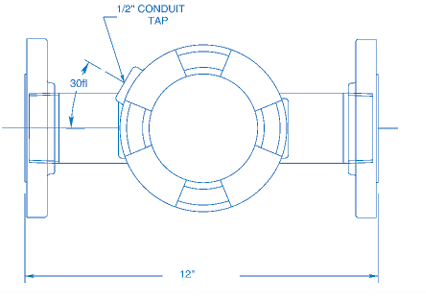

1/2″、3/4″ 和 1″ 接口通常为内螺纹。1¼” 至 6″ 的尺寸采用集成旁路壳体，允许采用更大尺寸的连接，其形式为跨端一致为 12″ 的筒形结构。此外，它支持多种连接类型，包括螺纹、法兰、开槽端和三夹（tri-clamp）连接。
应用范围：水、空气、压缩气体、饱和蒸汽（仅限限位开关）、燃料和润滑油、化学品、冷却液、真空工况、氮气保护/吹扫
Armor-Flo™3700系列流量计 参数说明
机构认证：
UL 认证的计量设备外壳：
Class I，Groups C & D
Class II，Groups E, F & G
变送器供电参数：
精度与可重复性：
精度：满量程 ±2%
可重复性：满量程 ±1%

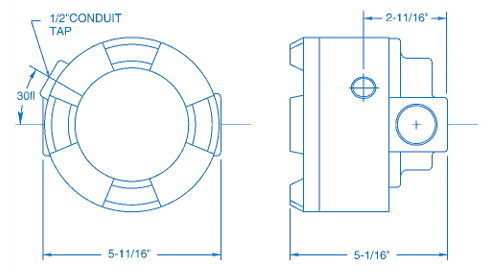

3700系列1⁄2″,3⁄4″, & 1″连接件
½” 到 1″ NPT 内螺纹（400 psig）
1¼” 到 4″ NPT 外螺纹（200 或 400 psig）
½” 到 3″ Tri-clamp（200 psig）
1¼” 到 6″ 凹槽式（Grooved）（200 psig）
1¼” 到 6″ 倾斜式（Beveled）（200 psig）
½” 到 8″ 150# RF/FF ANSI 碳钢法兰（200 psig）
½” 到 8″ 300# RF/FF ANSI 碳钢法兰（400 psig）
½” 到 6″ 150# RF/FF ANSI 不锈钢法兰（200 psig）
½” 到 6″ 300# RF ANSI 不锈钢法兰（400 psig）
15 到 25 mm，DIN 2999 / BS21 ISO R7 内螺纹（27.6 barg）
15 到 150 mm，DIN PN 16 不锈钢或碳钢法兰（13.8 barg）
型号编号系统说明
示例 3761-12F5-114 描述的是一台 3700 Armor-Flo™ 流量计，
连接方式为 3″ 150# 碳钢凸面法兰。
*仅适用于气体应用
型号编码结构：
37 6 1 – 12 F 5 – 1 1 4
| 部分 | 含义 |
|---|---|
| 37 | 系列：3700 |
| 6 | 表壳材质方向：1-L到R、2-R到L、3-Up、4-Down |
| 1 | 流量尺寸：02-½” (15mm)、03-¾” (20mm)、04-1″ (25mm)、05-1¼” (32mm)、06-1½” (40mm)、08-2″ (50mm)、10-2½” (65mm)、12-3″ (80mm)、16-4″ (100mm)、20-5″ (125mm)、24-6″ (150mm)、32-8″ |
| 12 | 连接类型：F-Flange 150#RF、G-Grooved、H-Flange 150#FF、J-Flange 300#RF、K-Flange 300#FF、L-Flange DIN PN10/15 400 psig、M-BSP Thread End 400 psig、N-BSP Thread Back 400 psig、P-Flange 600#RF、R-NPT Back、S-Tri-clamp、W-Socket End ½”-1″、X-Beveled |
| F | 材料类型：1-铝、2-黄铜、6-不锈钢、7-碳钢、8-不锈钢 |
| 5 | 分流器材质：5-碳钢、6-不锈钢 |
| 1 | 窗口类型：1-玻璃 |
| 1 | O型圈：1-EPM、2-Viton、3-Buna-N、4-全氟弹性体（Perfluoroelastomer） |
| 4 | 信号类型：4-4~20 mA 输出、1-低位开关、2-高位开关、3-低/高位开关 |
