代理美国ERDCO Engineering Armor-Flo™ 3500系列流量计，具备开关功能，可调低流量或高流量限制开关
Armor-Flo™ 流量计提供更高效的工艺控制输入，并具备开关功能。简单的机电开关可定义您的工艺极限。可调开关能够明确显示流动/无流动状态，并可设置在特定流量下动作。开关的设计可锁定指示器，防止其移动，直到流量再次处于可接受范围内。
这些开关为 SPDT（单刀双掷）玻璃封装簧片型，额定电流为 120V AC 时 0.25 安培（24V DC 时 1.5 安培）。该开关适用于 Class 1, Division 2 区域。
产品特点
即时流量测量。
可调低流量或高流量限制开关。
针对特定流体和操作条件进行单独校准。
用户可选择 10:1 的量程调节比（turndown ratio）。
用户可选择测量单位。
压力损失低。
工作原理
Armor-Flo™ 流量计是可变面积流量计。Armor-Flo™ 流量计的外壳具有可变的内部容积，从入口到出口逐渐增大。
主要传感器是一根硬化合金叶片，其一端固定在流量计外壳的顶点。随着流量变化，叶片会按比例弯曲。一个特氟龙®封装的磁体将叶片的位置与指示器外壳中的指针连接，便于观察。开关设定点可通过在指示器外壳内的开槽导轨上重新定位来调整。

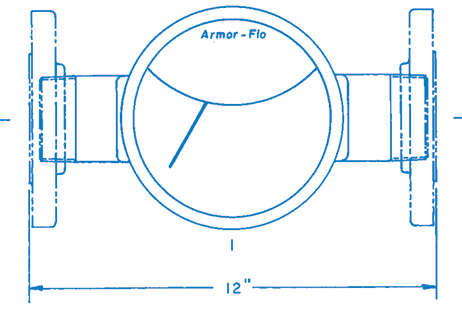

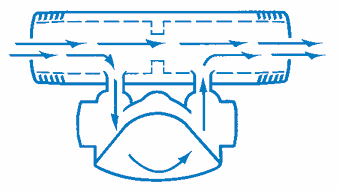

1/2″、3/4″ 和 1″ 的连接通常为内螺纹端口。1¼” 到 12″ 的尺寸采用一体式旁通外壳，使得更大尺寸的连接可以以筒状（spool）形式实现，并保持统一的 12″ 端到端长度。此外，它允许多种连接类型，包括螺纹、法兰、开槽端和三夹式连接（tri-clamp）。
应用领域：冷却液监测、泵密封、冷冻水系统、分级空气压缩机、润滑油系统
Armor-Flo™ 3500 流量计 参数说明
精度：满量程 ±2%
重复性：满量程 ±1%
刻度：直接读数
分辨率：最大 30 格 / 最小 15 格
量程比：10:1 可调
开关/类型：密封式簧片开关
接点额定值：0.25A @ 120 Vac，1.5A @ 24V dc
调节范围：低限 20-50% 满量程，高限 50-90% 满量程
低、高限之间差值：30%
死区：满量程 7%
结构材料：
管道连接：
1/2″ 到 1″ NPT 内螺纹
1¼” 到 4″ NPT 外螺纹
1½” 到 3″ 三夹式（Tri-clamp）
3500 系列 1⁄2″,3⁄4″, & 1″ 连接件
管道连接类型：
1¼” 到 6″ 带槽连接
1¼” 到 6″ 倒角连接
½” 到 8″ 150# / 300# RF/FF ANSI 法兰（碳钢）
½” 到 8″ 150# RF ANSI 法兰（不锈钢）
½” 到 6″ 150# RF ANSI 法兰（铝）
½” 到 6″ 150# FF ANSI 法兰（黄铜）
15 到 25 mm DIN 2999 / BS21 / ISO R7 内螺纹
15 到 150 mm DIN PN 10 法兰（316 不锈钢和碳钢）
压力极限：
外壳为铝材：0、1 或 5 型分流器，最大压力 200 psig（13.8 bar）
外壳为黄铜：0 型分流器最大压力 400 psig（27.6 bar）；2 或 5 型分流器最大压力 200 psig（13.8 bar）
3500系列 11⁄4″ to 6″连接件
压力极限（续）：
外壳为 316 不锈钢：
0 型分流器最大压力 400 psig（27.6 bar）
5 或 6 型分流器最大压力 200 psig（13.8 bar）
7 或 8 型分流器最大压力 400 psig（27.6 bar）
高压 316 不锈钢外壳：
0 型分流器最大压力 1000 psig（69 bar）
温度极限：
使用 buna-n O 型圈：-23 至 121°C（-10 至 250°F）
使用 Viton®、Kalrez® 或乙丙橡胶 O 型圈：-23 至 204°C（-10 至 400°F）
