代理美国ERDCO Engineering 3400系列Armor-Flo™ 流量计 适用于不透明、压力高或与湿部件不兼容等特殊要求的管道流体测量
主要用途：
设计特点：
自清洁功能：楔形表体设计，使流体通过时具有自清洁效果（类似 See-Flo®）。
即时流量测量：可显示瞬时流量。
适用不透明流体：可以测量浑浊或颗粒状液体。
特殊材料可选：可使用更耐腐蚀或高温高压的材料。
水平或垂直管道均可安装。
单独校准：每台仪表针对具体流体和操作条件校准。
可调节流量比范围：用户可选择 10:1 的流量调节范围。
单位可选：可选择多种计量单位，包括双单位显示。
无浮子、无破裂管道、无动态密封泄漏：结构可靠，维护简单。
低压损：对管道系统影响小。
结构简单，零件少：寿命长，维护成本低。
工作原理
Armor-Flo™ 流量计是一种 可变面积流量计（“转子式流量计”）。
表体结构：Armor-Flo™ 的表体内部空间是可变的，从入口到出口逐渐增大。
主要传感器：由一根硬化合金叶片组成，叶片的一端固定在流量计表体的顶点。
流量响应：当流量变化时，叶片会按照流量大小产生相应弯曲。
指示显示：特氟龙包覆的磁铁将叶片与大型指示器内的指针连接，使读数清晰易见。
连接方式：
½”、¾” 和 1” 的流量计通常采用 内螺纹连接。

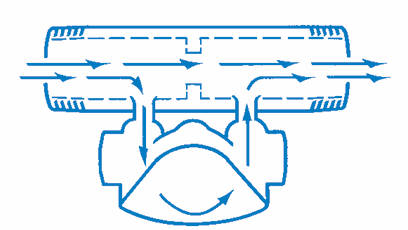

1¼” 到 12” 尺寸的流量计采用 一体化旁通表体，使大口径连接可以采用 12英寸端到端的标准尺寸，并支持多种连接形式，包括 螺纹、法兰、沟槽端和三夹式（tri-clamp）。
应用范围：水、黏度高达 300 cSt 的液体、空气及其他气体、真空系统、蒸汽
3400系列Armor-Flo™ 流量计 参数说明：
材质
叶片：钴/铬/镍合金，带特氟龙® 封装磁体
“O” 型圈：Buna-N、乙烯丙烯、Viton® 或全氟弹性体
管道连接
½” 至 1″ NPT 内螺纹
1¼” 至 4″ NPT 外螺纹
1½” 至 3″ 三夹式（Tri-clamp）
1¼” 至 6″ 凹槽式（Grooved）
1¼” 至 6″ 倒角式（Beveled）
½” 至 8″ 150#/300# RF/FF ANSI 法兰（碳钢）
½” 至 8″ 150# RF ANSI 法兰（不锈钢）
½” 至 6″ 150#/300# RF ANSI 法兰（铝）
½” 至 6″ 150# FF ANSI 法兰（黄铜）

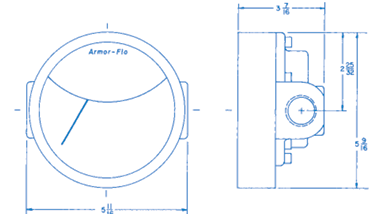

3400 系列1⁄2″,3⁄4″, & 1″连接件
管道连接
15 至 25 mm：DIN 2999 / BS21 / ISO R7 内螺纹
15 至 150 mm：DIN PN 10 法兰（316 不锈钢或碳钢）
| 外壳材质 | 分流器型号 | 最大允许压力 |
|---|---|---|
| 铝（Aluminum） | 0、1 或 5 型分流器 | 200 psig（13.8 bar） |
| 黄铜（Brass） | 0 型分流器 | 400 psig（27.6 bar） |
| 黄铜（Brass） | 2 或 5 型分流器 | 200 psig（13.8 bar） |
| 316 不锈钢 | 0 型分流器 | 400 psig（27.6 bar） |
| 316 不锈钢 | 5 或 6 型分流器 | 200 psig（13.8 bar） |
| 316 不锈钢 | 7 或 8 型分流器 | 400 psig（27.6 bar） |
| 高压 316 不锈钢 | 0 型分流器 | 1000 psig（69 bar） |

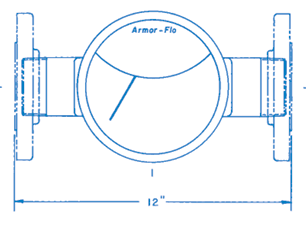

3400系列11⁄4″ to 6″连接件
温度极限
使用 Buna-N 密封圈：-23 至 121°C（-10 至 250°F）
