代理美国ERDCO Engineering Turbo-Flo 303/304不锈钢系列探头，工业用管道探头，阀门探头，代理ERDCO涡轮探头
Turbo-Flo™ 探头结合了涡轮技术的精密性与坚固耐用的结构设计。探头的实用设计包括一个防撞杆，可保护涡轮免受管道中杂质的损害，同时防止过度插入。安装简单，无需特殊管件。Turbo-Flo™ 探头可安装在标准管道三通、管道鞍座、焊接管口，以及 1½ 英寸全通径球阀或闸阀中。
特性
303/304 不锈钢外壳结构。
探头长度从 6 英寸到 54 英寸，可用于直径最大达 72 英寸的管道。
最大工作压力为 400 psig。
坚固耐用，适用于工业环境。
无需外部电源。
测量范围宽，转差比达 30:1。
低质量 Delrin® 涡轮，提高灵敏度并延长使用寿命。
可使用标准管件进行安装。
工作原理
涡轮位于管道的中段，其旋转轴与流体流向平行。流体的流速会驱动涡轮旋转，涡轮中心带有环形磁铁，其旋转速度与流量成正比。当涡轮旋转时，磁场穿过探头主体内的线圈，产生与涡轮转速成比例的脉冲输出。然后根据流速测量和管道直径信息计算流量。
应用
水及其他水溶液
冷却机和冷却塔循环系统
井监测
水处理和储存
泵站
灌溉工程
Turbo-Flo™ 系列探头 配件选项
TF-10000 插入式手柄便于在低压系统中安装（最大25 psig）
探头安装选项
包括 4-20 mA 信号输出变送器和显示器。
液晶显示的流量/总量显示器无需外部电源，涡轮旋转可为显示器中的锂电池充电。
变送器和显示器也可以壁挂安装。
图示：
TF-15350-2 流量/总量显示器
TF-15390 流量/总量显示器，带 4-20 mA 变送器
TF-15385 4-20 mA 变送器（无显示）
Turbo-Flo™ 系列 不锈钢探头 尺寸/选型数据
| 管道尺寸 Pipe Size (inch) | 内径 ID (inch) | 流量阈值 Threshold (GPM) | 最大流量 Max (GPM) | 每加仑水头 Ft/Gallon | 脉冲/加仑 Pulse/Gallon |
|---|---|---|---|---|---|
| 1.5 | 1.610 | 4 | 120 | 9.454 | 21.46 |
| 2 | 2.067 | 6 | 180 | 5.736 | 13.08 |
| 2.5 | 2.469 | 8 | 240 | 4.020 | 9.648 |
| 3 | 3.068 | 12 | 360 | 2.593 | 7.131 |
| 3.5 | 3.548 | 16 | 500 | 1.947 | 5.160 |
| 4 | 4.026 | 20 | 600 | 1.512 | 3.840 |
| 5 | 5.047 | 32 | 1000 | 0.962 | 2.60 |
| 6 | 6.065 | 46 | 1400 | 0.666 | 1.88 |
| 8 | 7.981 | 80 | 2400 | 0.384 | 1.00 |
| 10 | 10.020 | 125 | 3800 | 0.244 | 0.625 |
| 12 | 11.938 | 175 | 5400 | 0.172 | 0.432 |
| 14 | 13.125 | 210 | 6300 | 0.142 | 0.366 |
| 16 | 15.0 | 280 | 8400 | 0.109 | 0.286 |
| 18 | 16.876 | 350 | 10500 | 0.086 | 0.225 |
| 20 | 18.814 | 450 | 14000 | 0.069 | 0.181 |
| 24 | 22.626 | 650 | 20000 | 0.0479 | 0.125 |
| 30 | 29.250 | 1200 | 36000 | 0.0286 | 0.075 |
| 36 | 35.250 | 1600 | 48000 | 0.0197 | 0.0517 |
| 42 | 41.250 | 2200 | 70000 | 0.0144 | 0.0377 |
| 48 | 47.250 | 2800 | 84000 | 0.0110 | 0.0288 |
| 54 | — | 3600 | 108000 | 0.0084 | 0.02202 |
| 60 | — | 4500 | 135000 | 0.00681 | 0.01784 |
| 72 | — | 6500 | 195000 | 0.00473 | 0.01239 |
精度与技术参数
Accuracy 精度：±1.0%
Repeatability 重复性：±0.5%
Linearity 线性度：±0.5%
Turndown 测量范围比（可调量程）：30:1

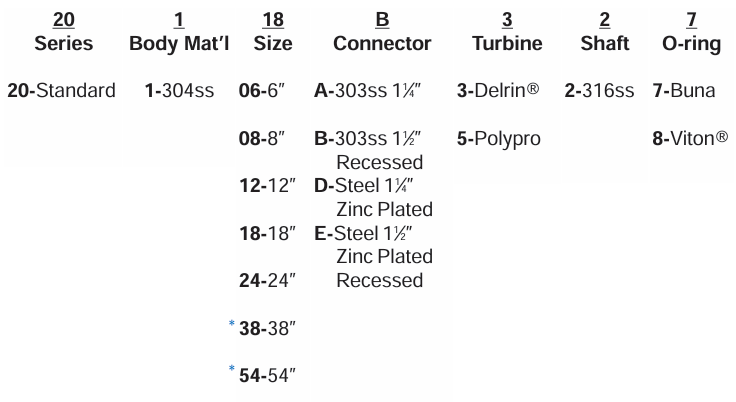

Insertion length 插入长度：06 = 6 英寸，08 = 8 英寸，12 = 12 英寸，18 = 18 英寸，24 = 24 英寸，38 = 38 英寸，54 = 54 英寸
流量阈值与脉冲换算
Threshold 流量阈值：0.5 ft/s 或 1.22 × ID² = GPM
Liquid Velocity 液体速度：ft/s = 0.408 × GPM ÷ 管道内径²
Point Velocity 点速度：2.625 脉冲/ft/s
Pulse/gallon correction 脉冲/加仑修正（用于非标准管径）：
