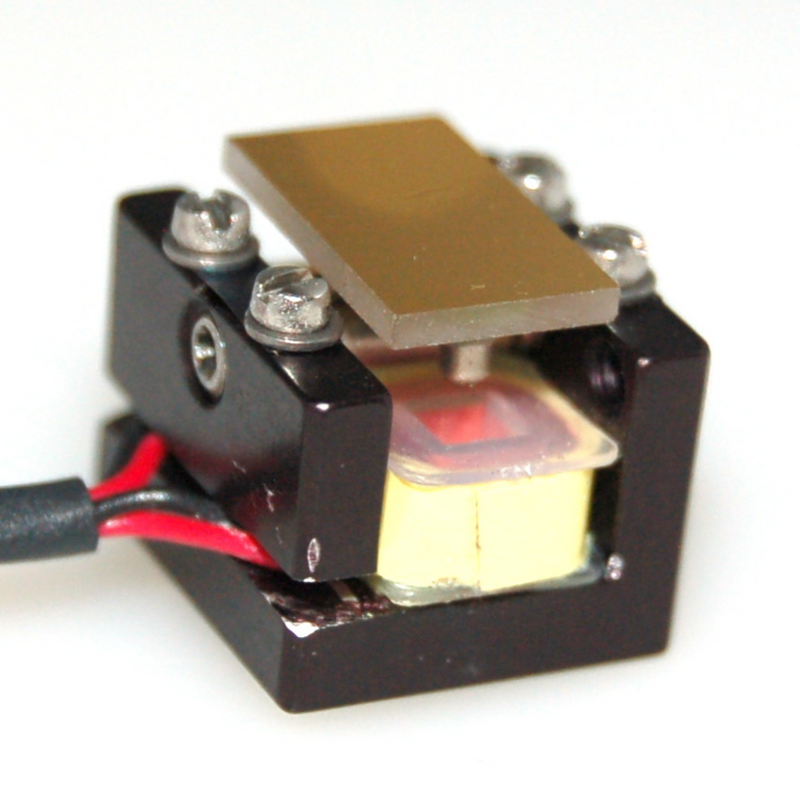

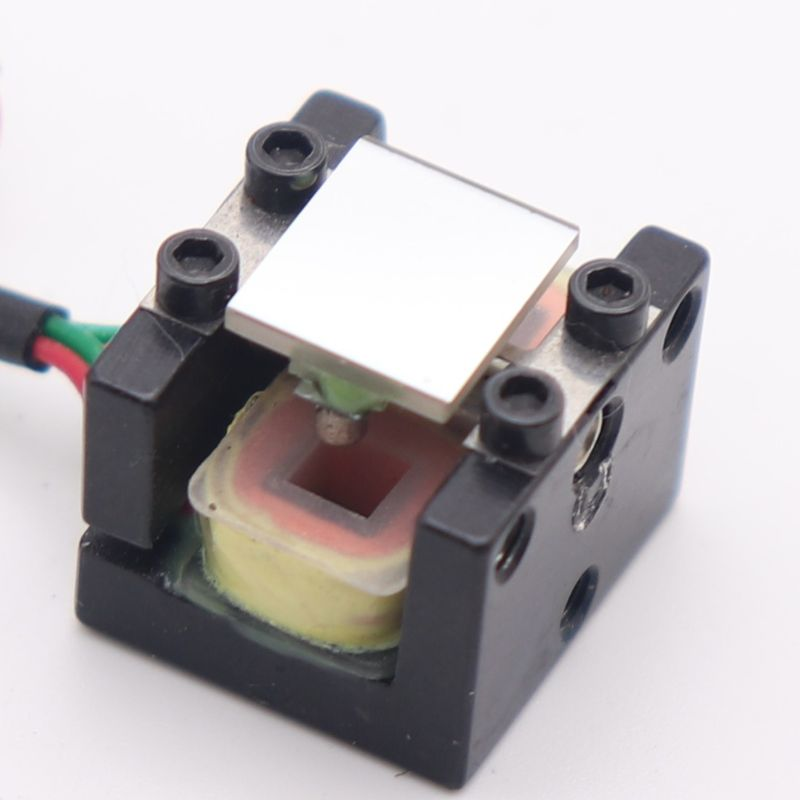

EOPC SC-3微型谐振扫描仪

SC-3 Micro Resonant Scanner

EOPC SC-3 微型谐振扫描器特点与优势

• 在 100 Hz 至 1,000 Hz 范围内提供单一固定频率

• 扫描角高达 50° 峰峰值（光学）

• 镜面尺寸最大 12×7 mm

• 可垂直或水平安装

• 小尺寸，重量轻

• 低功耗驱动电子装置

• 坚固耐用，无磨损部件

• 免维护

• 高可靠性

• 可承受冲击和振动

• 高频率稳定性（可达 0.05%）

• 高温/低温工作¹

• 真空工作（至 10⁻¹⁰ Torr）¹

• 无抖动运行

• 无辐射电磁干扰（EMI）

• 可提供镜面位置输出

• 标配为带增强铝涂层的玻璃镜，红外和紫外涂层可选¹

¹ 可按特殊订单提供

EOPC SC-3 微型谐振扫描仪货号

SC-3
常规扫描器。尺寸（英寸）：0.9 x 0.5 x 0.4

SC-3-SH
短型扫描器。尺寸（英寸）：0.55 x 0.5 x 0.4

SC-3-A
更高频率扫描器。尺寸（英寸）：0.55 x 0.5 x 0.4

SC-3-HF
高频、小镜面和小扫描角扫描器。尺寸（英寸）：0.55 x 0.5 x 0.4

SC-3型超小型固定频率谐振光学扫描器基本介绍

SC-3型超小型固定频率谐振光学扫描器是现有的非MEMS、极小尺寸机械扫描器。它是一种电磁驱动的动镜装置，以连续正弦运动使光束偏转。镜组件安装在绷紧的带状弹簧的中心。SC-3型扫描器或更小尺寸版本SC-3-SH的扫描频率范围为100Hz至1860Hz，并固定在该范围内的任意一个值。扫描角与频率成反比，并且是镜面尺寸的函数。标准工作温度为0°C至+55°C。其他温度范围和真空操作可应要求提供。

高器件“Q”值确保频率稳定性和低电驱动功率。高弯曲刚度提供良好的抗冲击和抗振动能力，同时实现低摆动和良好的扫描重复性。在固有频率下谐振使该器件成为长寿命运行的理想选择，适用于众多需要良好成像且失真最小的应用。该扫描器特别适用于专用、大批量OEM工业应用。SC-3型扫描器可轻松集成到小型和便携式仪器中。

扫描器在谐振频率下的工作由正反馈放大器型ED驱动器或AGC驱动器维持。AGC驱动器提供更高的幅度稳定性（0.01%）和位置输出信号。

应用包括：可用作腔内Q开关、共聚焦显微镜、癌症诊断、眼科成像、自适应光学、X射线技术、DNA测序、脑成像、认知识别检测、牙科、皮肤科、发育生物学、NDE/NDT、肿瘤学，以及光学相干显微镜（OCM）的高分辨率成像、激光扫描器、图像与图案形成和识别、高分辨率打印、荧光显微镜、共聚焦显微镜、半导体成像、卷材检测、生物医学成像、质量检测、过程验证、掩模检测、机器视觉，以及外层空间和环境应用等，仅举几例。

在100Hz至1000Hz范围内提供单一固定频率。以下内容仅作为指南。

EOPC SC-3微型谐振扫描仪规格参数

扫描器：

• SC-3 尺寸（英寸）：0.9 x 0.5 x 0.4

• SC-3-SH 尺寸（英寸）：0.55 x 0.5 x 0.4

• 扫描频率范围：100 Hz 至 1000 Hz

• 频率精度：25°C 时 ±10%，可应要求提供更高精度

• 扫描角：高达 50° 峰峰值（光学），随频率和镜面尺寸而变化

镜面：

• 尺寸：6mm 直径、7×7mm、12×7mm

• 厚度：标准 1.0mm；其他厚度值可选

• 平整度：1/4 波长（适用于 6mm 和 7×7mm 镜面），12×7mm 镜面为 1/2 波长

• 表面质量：划痕和麻点 60-40

电气参数：

• 驱动线圈电阻：950 欧姆

• 感测线圈电阻：950 欧姆

• SC-3-SH 的电缆长度：8 英寸

• 连接器：0.1 英寸中心距的 4 针母插头，Molex P/N 22-01-3047 或等效品

订购信息
型号 [SC-3 或 SC-3-SH]；镜面尺寸 [mm]；角度 [峰峰值 度，光学]；频率 [Hz]

示例：零件号 SC3-7×7-20-600。该零件号表示：SC-3 型扫描器、7mm × 7mm 镜面、20° 峰峰值光学扫描角、600 Hz 工作频率。

EOPC SC-3微型谐振扫描仪图纸
