• 在 100 Hz 至 3,000 Hz 范围内选用单一固定频率

• 扫描角高达 60° 峰峰值（光学）

• 反射镜尺寸最大 20×20 mm

• 可垂直或水平安装

• 体积小、重量轻

• 低功耗驱动电子装置

• 坚固耐用，无磨损部件

• 免维护

• 高可靠性

• 可承受冲击和振动

• 频率稳定性高（可达 0.005%）

• 可高温/低温工作¹

• 可真空工作（至 10⁻¹⁰ Torr）¹

• 无抖动运行

• 无辐射电磁干扰（EMI）

• 可提供反射镜位置输出

• 标准配置为带增强铝镀膜的玻璃反射镜，红外和紫外镀膜可选¹

¹ 可特殊订购

EOPC SC-10 紧凑型谐振扫描仪货号选项

SC-10，100 至 1,500 Hz 扫描器。

SC-10-HF，1,600 至 3,000 Hz 扫描器。

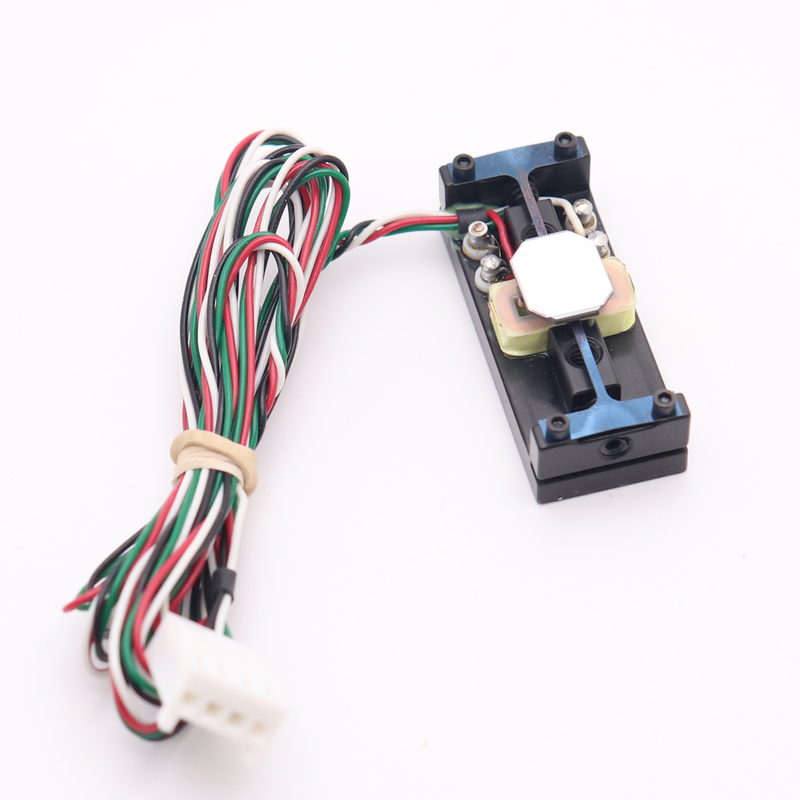

EOPC SC-10 紧凑型谐振扫描仪介绍

SC-10型扫描器是低成本、紧凑尺寸的组件，特别适用于大批量OEM和定制工业应用。

固定频率谐振光学扫描器是一种电磁驱动的动镜装置，它以正弦运动偏转光束。反射镜组件安装在弹簧的中心。SC-20型扫描器的扫描频率范围为10 Hz至1.5 kHz，固定在该范围内的任意一个值。扫描角与频率成反比，并且是反射镜尺寸的函数。

高器件“Q”值可确保频率稳定性、低反作用力和低电驱动功率。高抗弯刚度提供良好的抗冲击和抗振动能力，以及低摆动和良好的扫描重复性。在自然频率下谐振使该器件成为众多需要良好成像且畸变最小的应用的长寿命运行的理想选择。该扫描器可轻松集成到小型和便携式仪器中。标准配置为玻璃反射镜。金属反射镜、光栅、透镜或其他光学附件可作为特殊订购提供。还可提供用于紫外-红外-可见光应用的反射镜。

该扫描器仅需极低功率。由于它们是无磨损部件的组件，因此具有出色的重复性和长寿命。该扫描器用于各种应用，包括：

• 表面和质量检测

• 条形码扫描器

• 图案形成与识别

• 生物医学成像

• 非冲击式打印

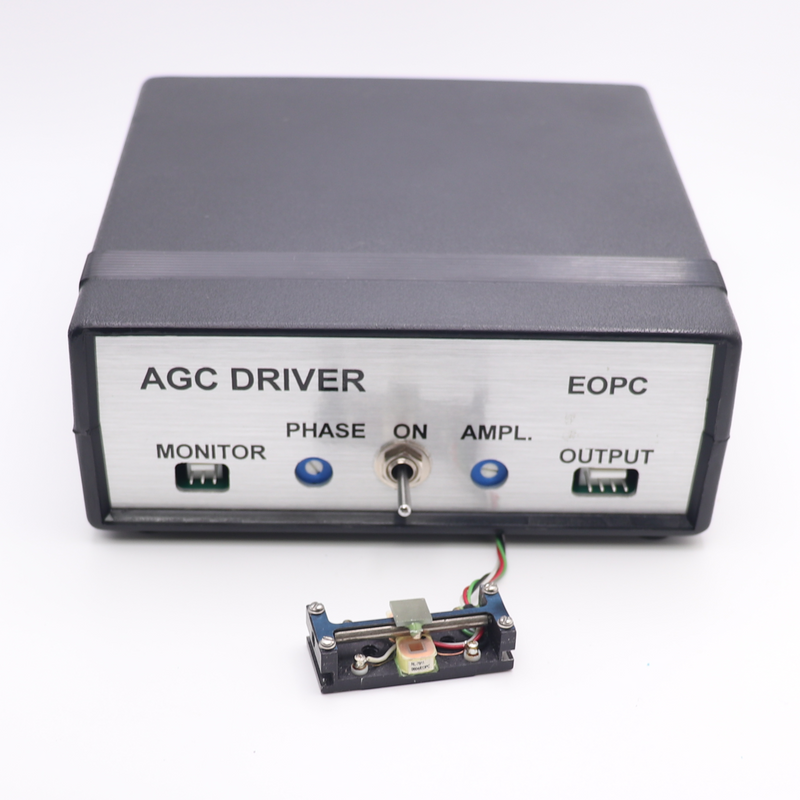

谐振频率下的运行由反馈放大器型ED驱动器或AGC驱动器维持，将扫描器用作频率源。AGC驱动器还提供更高的振幅稳定性（0.01%）和位置输出信号。PLD-1S驱动器将扫描器锁相到外部时钟信号。PLD-2S驱动器将两个扫描器锁相为“主/从”扫描系统，PLD-2SXY驱动器将两个扫描器锁相为“X-Y”扫描系统。

特殊配置和除反射镜以外的元件（例如：光栅、棱镜、透镜等）可作为特殊订购提供。可提供具有不同封装、调节和电源选项的驱动电子装置。

对于大批量OEM制造，我们可考虑免费提供信息以构建您的驱动器，将其集成到您的驱动电子装置中，或按您所需尺寸构建。OEM应用可享受特殊定价。

单一固定频率，范围100至3,000 Hz。以下内容仅作为指南。
