EOPC PLD-2S 驱动器，谐振扫描器在主从模式下锁相，Electro-Optical Products Corp
EOPC PLD-2S 驱动器
谐振扫描器在主从模式下锁相
EOPC PLD-2S 驱动器特点与优势
驱动器锁定两个相同的谐振扫描器，以生成圆形或椭圆形
驱动器将两个相同的谐振扫描器锁定为同相或反相
频率范围 10 Hz 至 16 kHz
0.01% 相位稳定性
频率稳定性 ±50 PPM
每个扫描器均提供位置输出/监测输出
0.01% 或更优的振幅稳定性
EOPC PLD-2S 驱动器选项
PLD-2S-PC
板级驱动器，需要外部 +/-12V 至 +/-15V 直流电源。
PLD-2S-110
带外壳驱动器（12″ × 10″ × 3.8″），使用 110V 交流线电压工作。
PLD-2S-220
带外壳驱动器（12″ × 10″ × 3.8″），使用 220V 交流线电压工作。
PLD-2S-110/220
带外壳驱动器（12″ × 10″ × 3.8″），带线路开关选择器，可使用 110V 或 220V 交流线电压工作。
EOPC PLD-2S 驱动器介绍
PLD-2S 驱动器将两个相同的扫描器锁相。扫描器“B”锁相至扫描器“A”（从机锁定至主机）。相对于主机的相位关系在工厂按客户要求设定（0° 至 360°），并可在前面板调节，调节范围最小为 ±45°。该驱动器可以是带有前面板控制和内部电源的完全集成驱动器，也可以是印刷电路板级驱动器。带外壳驱动器的尺寸为：12″ × 10″ × 3.8″。PLD-2S-PC 驱动器是板级印刷电路板驱动器，带有元件，但不含机箱和电源。

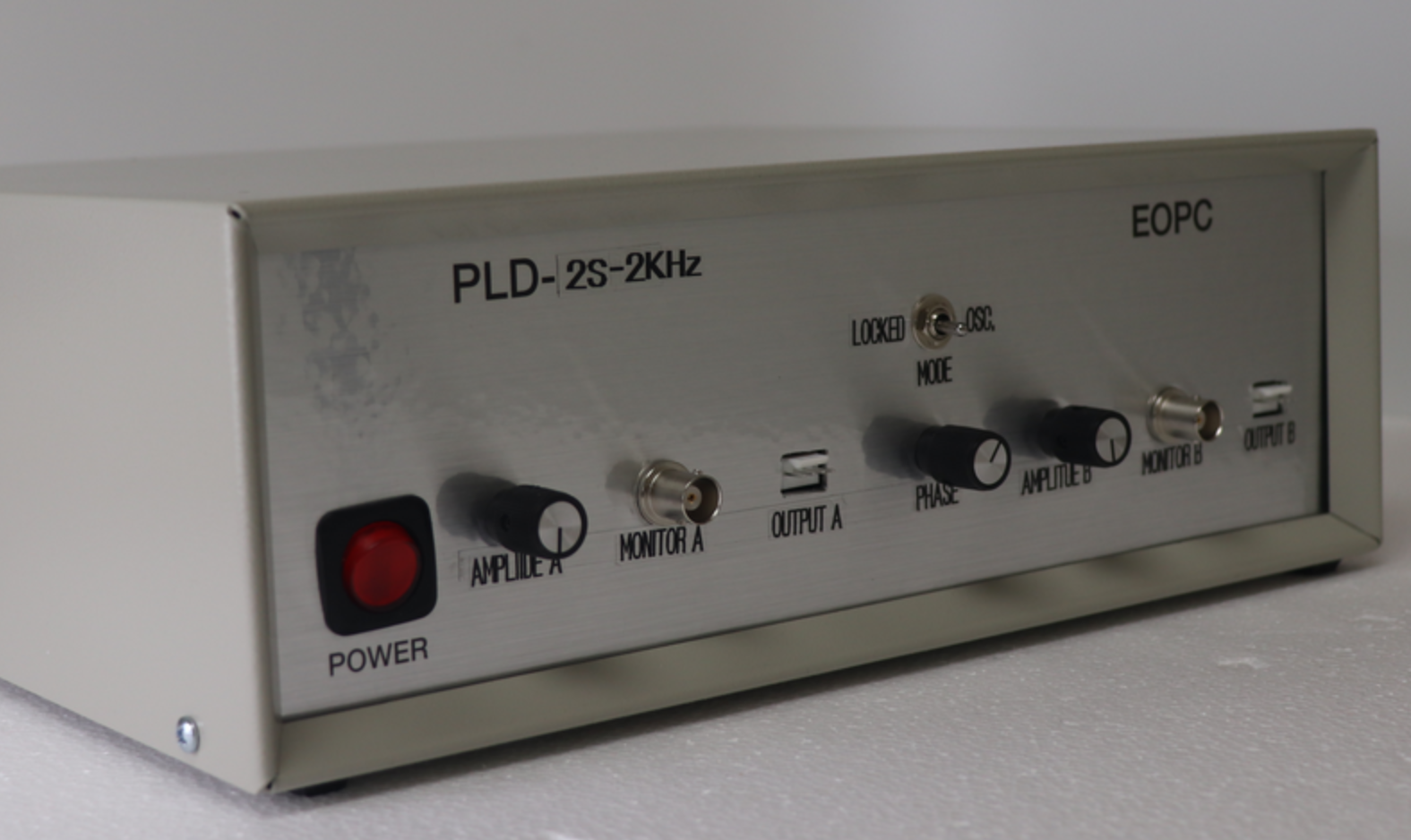

前面板控制
| 项目 | 说明 |
|---|---|
| 电源 | 用于开启驱动器的电源开关 |
| 位置监测 | 模拟位置输出，最大 ±5 伏，每个扫描器最大负载 1 千欧姆 |
| 相位调节范围 | 最小 ±45 度 |
| 相位稳定性 | 0.01% |
| 相位关系 | 出厂按客户规格设定 |
规格
| 参数 | 规格 |
|---|---|
| 频率范围 | 10 赫兹至 16 千赫兹 |
| 扫描器振幅稳定性 | 0.01% 或更优 |
| 位置监测 | 模拟位置输出，最大 ±5 伏，最大负载 1 千欧姆 |
| 相位调节范围 | 最小 ±45° |
| 相位稳定性 | 0.01% |
| 频率比 | 出厂按客户规格设定 |
| 相位关系 | 出厂按客户规格设定 |
| 工作温度范围 | 仅室温 |
| 电源输入 | 110 伏交流或 220 伏交流，50-60 赫兹，20 瓦 |
