型号406M39热释电探测器采用了增强型电压模式电路，可提供比传统源极跟随器更高的响应度。实现的增益量取决于所选外部源极电阻的值。通常，100k Ω 可提供优异的性能。对于需要单元件探测器的应用，Eltec建议同时对406M39和406型号进行评估。

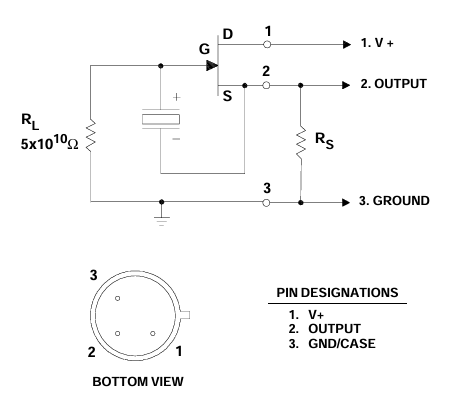

与型号406一样，型号406M39采用直径为 2 毫米的钽酸锂晶体，并利用Eltec的专利环形悬挂方式安装。关于接口连接，建议在源极和地（或模拟地）之间获取信号，而不是采用”共源”电路。
应用
运动传感
照明控制
入侵检测
工业控制
气体分析
供暖/空调控制
高温测量
低功率激光探测
机器人技术
仪器仪表
| 特性参数 | 406M39 | 单位 | 测试条件 | ELTEC数据参考 |
|---|---|---|---|---|
| 探测器类型 | 单元件 | |||

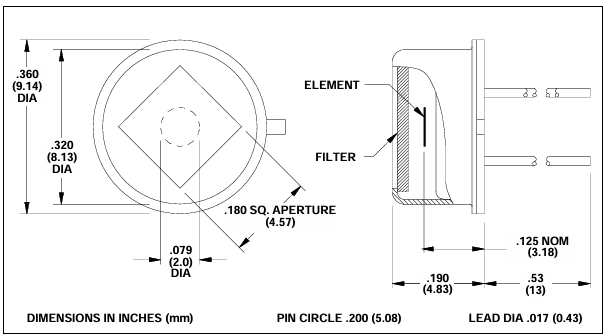

| 元件尺寸 | 2.0 | 毫米，直径 | ||
| 光学带宽 | 0.1 至 1,000 | μm | 各种滤光片 | 101 |
| 响应率 (典型值) | 3,190 | V/W | 8 至 14 μm, 10 Hz | |
| 噪声 (典型值) | 3.4 | μVrms/√Hz | 10 Hz, 1 Hz 带宽 | |
| NEP (典型值) | 1.09 x 10⁻⁹ | W/√Hz | 8 至 14 μm, 10 Hz, 1 Hz 带宽 | 100 |
| D⁺ (典型值) | 1.72 x 10⁸ | cm·√Hz/W | 8 至 14 μm, 10Hz, 1 Hz 带宽 | 100 |
| 工作电压 (最小值) | 5 | VDC | V+ 到 Grid | 104 (4.1.c) |
| 工作电流 (最小值) | 8 | μA | R₅ = 100k Ω | 104 (4.1.c) |
| 失调电压 (最小值) | 0.8 | V | R₅ = 100k Ω | 106 Section B |
| 输出阻抗 (最大值) | <R₅ | Ω | ||
| 热转折点 f₇ (典型值) | 0.25 | Hz | 102 | |
| 推荐工作温度 | -40 至 +70 | ℃ | 功能正常 | |
| 存储温度 | -55 至 +125 | ℃ | ΔT < 50℃/分钟 | |
| 输出保护 | 最大漏极电流勿超过 2 mA |

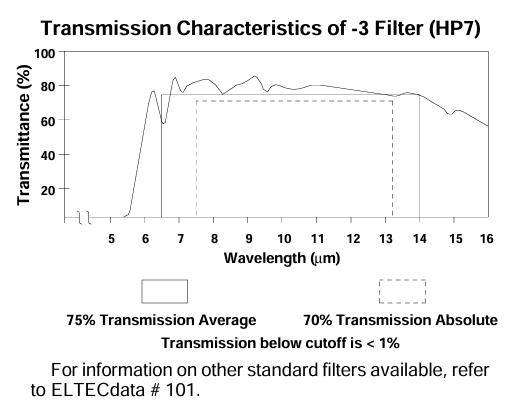

特性参数测试条件：除另有说明外，均在 25℃、带 -3 型滤光片、V+ = 5 VDC、R₅ = 100k Ω 下测得。
数据基于抽样建立，并被认为是具有代表性的。
