型号420M3由一个钽酸锂敏感元件构成，该元件密封在带有光学滤光片的TO-5晶体管外壳内。滤光片选择指南请参见ElecData #101。
采用特殊的元件安装技术来为敏感元件散热，从而能够检测更高功率水平的信号。
由于型号420M3在热转折点以上是热积分器，其电压输出随频率每增加十倍而下降 20 dB。使用低阻值（500 Ω 至 10 kΩ）的负载电阻将通过与晶体电容形成微分器来增强短脉冲分辨率。这将抵消探测器的热积分效应，从而产生平坦的频率响应，直至达到 RC 电路的 3 dB 点。

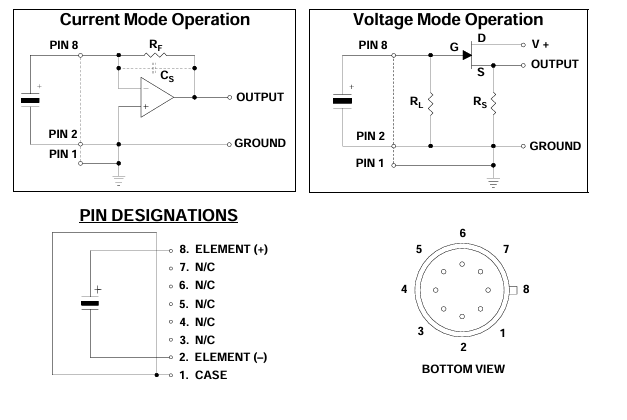

实现均匀频率响应的另一种方法是将探测器连接到电流-电压转换器（电流模式操作）。当探测器连接到转换器的虚地时，负载电阻为零，与晶体电容形成理想的微分器。频率上限由电阻和转换器反馈电阻的并联电容决定，即 1/(2�����)。如果需要脉冲积分，探测器可以在电压模式下工作，使用高阻值负载电阻（1×106Ω 至 1×1011Ω），这将保留探测器固有的积分特性。上升时间和频率响应取决于所使用的电子器件。更多信息请参见 ElecData #134。
应用
激光脉冲轮廓研究
脉冲能量测量
适用于单色、可调谐或多激光器系统
激光功率监控（与分束器配合使用）
毫米波研究
紫外激光探测器
为获得最佳效果，应遵循以下注意事项和建议（参见 ELTECdata #101）：
安装： 避免对外壳和引线施加机械应力。
焊接： 探测器必须手工焊接，以最大限度地减少损坏内部元件的风险。避免使用机器焊接或热风焊接。需保留至少 0.250 英寸（6.35 毫米）的引线长度。在焊接探测器引线时，请在外壳和引线之间使用散热器。请注意，新的符合 RoHS 标准的焊料需要更高的焊接温度，因此对探测器进行散热极其重要。
静电放电： 保护探测器免受静电电荷的影响。
光学滤光片： 本型号可与任何标准的 ELTEC 探测器滤光片配合使用，也可不安装滤光片使用。更多信息，请参考 ELTECdata #101。
漏光： 可能会观察到对透过基座玻璃-金属密封处的可见光有轻微敏感性。
极性： 在电流模式操作下，通过将引脚 2 连接到放大器输入端，并将引脚 8 接地，可以获得正向变化的正向输出。
噪声： 作为分辨率或较低信息限值，噪声不仅由探测器本身决定。其他噪声源包括：
辐射和传导的射频信号
后续的放大或信号调理级
电源噪声
元件，例如高阻值电阻和电容（钽或铝电解电容）
机械接触点和虚焊点
冲击和振动激发的微音效应
探测器外部热影响（而非所需的红外输入），例如气流
当信息信号在电流模式操作下低于 1mV 和 20mV 时，应仔细考虑所有这些噪声源。
光学设计： 在光学系统中使用带滤光片的探测器时，可能需要考虑滤光片引起的像点位移。这种由插入平行平面板（滤光片厚度 = t；折射率 = N）引起的位移 (s) 由公式 s = (t/N)(N-1) 给出。
