热补偿型热释电红外探测器

根据以下一项或多项美国专利制造：3,839,640 – 4,218,620 – 4,326,663 – 4,384,207 – 4,437,003 – 4,441,023 – 4,523,095

型号407M24包含两个钽酸锂敏感元件、一个负载电阻和一个JFET，它们被密封在带有光学滤光片的 TO-5 晶体管封装内。

一个位于中心的敏感元件暴露于通过光学滤光片进入的红外辐射，而第二个元件则被屏蔽，不受外部辐射的影响。

这两个敏感元件以并联反向的电气方式连接，用于抵消两个晶体因外壳环境热变化而产生的信号。

需要一个源极电阻来设置 JFET 的漏极电流和工作参数。推荐使用 $47 k$ 或更大阻值的电阻。

特性参数	407M24	单位	测试条件	ELTEC数据参考
探测器类型	POD
元件尺寸 $^{1}$	3.0 x 3.0	毫米，每个
光学带宽	0.1 至 1,000	μm	各种滤光片	101
响应率 (典型值)	725	V/W	8 至 14 μm, 1Hz
噪声 (典型值)	1.63	µVrms/√Hz	1 Hz, 1 Hz 带宽
NEP (典型值)	2.25 x 10 $^{-9}$	W/√Hz	8 至 14 μm, 1 Hz, 1 Hz 带宽
D $^{*}$ (典型值)	1.33 x 10 $^{8}$	cm·√Hz/W	8 至 14 μm, 1Hz, 1 Hz 带宽
工作电压 (最小值)	3	VDC	V+ 到 Grid	104 (4.1c)
工作电流 (最小值)	3	µA	R $_{S}$ = 100k $Ω$	104 (4.1c)
失调电压 (最小值)	0.3	V	R $_{S}$ = 100k $Ω$	106 Section B
输出阻抗	<R $_{S}$	$Ω$
热转折点 f $_{r}$ (典型值)	0.2	Hz		102
电转折点 f $_{e}$ (典型值)	0.1	Hz	R $_{L}$ =1.6 x 10 $^{10} Ω$	102
推荐工作温度	-40 至 +70	°C	功能正常
存储温度	-55 至 +125	°C	ΔT < 50°C/分钟
输出保护	勿超过 50µA 的最大漏极电流

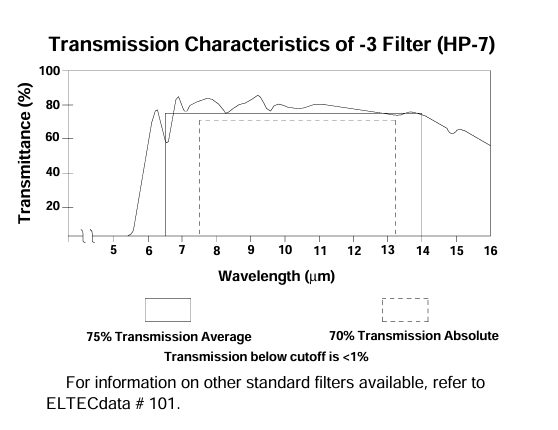

特性参数测试条件：除另有说明外，均在 25°C、带 -3 型滤光片、V+ = 5 VDC、R $_{S}$ = 100k $Ω$ 下测得。数据基于抽样建立，并被认为是具有代表性的。
$^{1}$ 双元件，上下配置，其中 1 个元件被屏蔽，不受入射光影响。
