型号400

单元件
紫外/可见光/红外
热释电探测器

根据以下一项或多项美国专利制造：3,839,640 – 4,218,620 – 4,326,663 – 4,384,207 – 4,437,003 – 4,441,023 – 4,523,095

型号400由一个钽酸锂敏感元件构成，该元件密封在带有光学滤光片的 TO-5 晶体管外壳内。

采用专利性的元件安装技术，以增强低频响应并减少微音效应。

型号400的光谱响应波长范围为 0.1 至 1,000 µm。可使用光学滤光片来选择光谱响应，并保护敏感元件免受物理损坏、气流、电噪声和湿气（导致绝缘电阻下降）的影响。

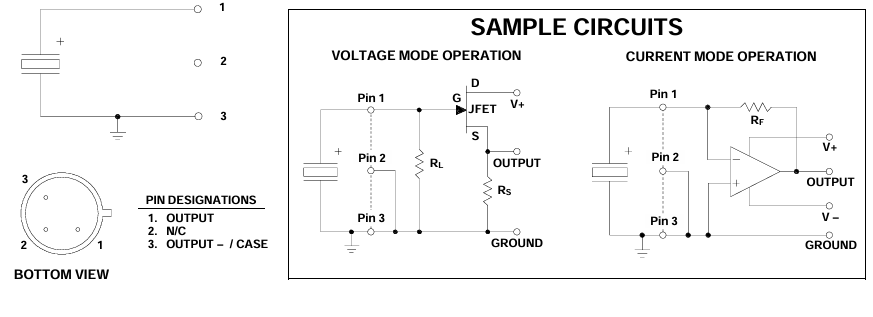

探测器固有的高阻抗特性要求对匹配电路给予特殊考虑。一些基本电路如下所示。

应用

（此处原尺寸表格缺失，根据上下文推断应为探测器外形尺寸图或数据）

特性参数	型号 400	单位	测试条件	ELTEC 数据参考
探测器类型	单元件
元件尺寸	2.0	毫米，直径	各种滤光片	101
光学带宽	0.1 至 1,000	µm
电容	(最小值) (典型值) (最大值)	20	pF
	30
电流响应率	(典型值)	0.75	µA/W	无滤光片，1Hz 至 1KHz
元件阻抗	(典型值)	>5 x 10¹²	Ω
热转折点 $f_{T}$ (典型值)	0.25	Hz		102
入射功率限制 $^{1}$	0.32	W/cm²		109
推荐工作温度	-55 至 +125	°C	功能正常
工作温度	-55 至 +125	°C	∆T < 50°C/分钟
存储温度	-55 至 +125	°C
输出保护	如果 ∆T 超过 50°C/分钟，请短接输出引线

特性参数均在 25°C、无滤光片条件下测得。
